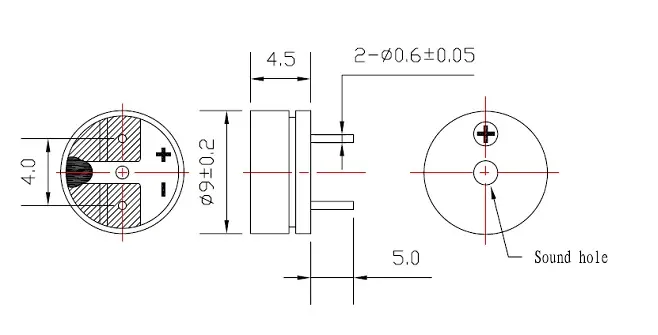

9 mm × 4,5 mm pinta-asennuspaketti
2700 Hz resonanssitaajuus ulkoisella neliöaaltokäytöllä
16Ω kelan impedanssi
Min. 85 dB äänenpaine ajettaessa 3Vo-p, 2700 Hz, 50 % käyttösuhde
2-4Vo-p käyttöalue
Musta Noryl-kotelo

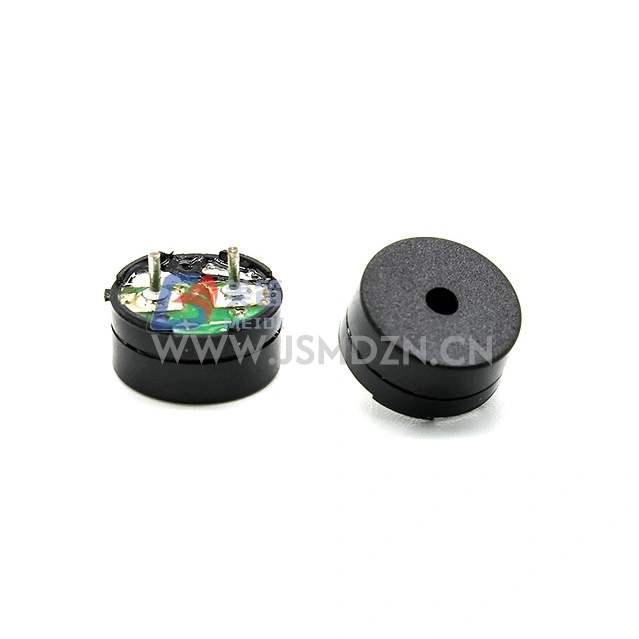

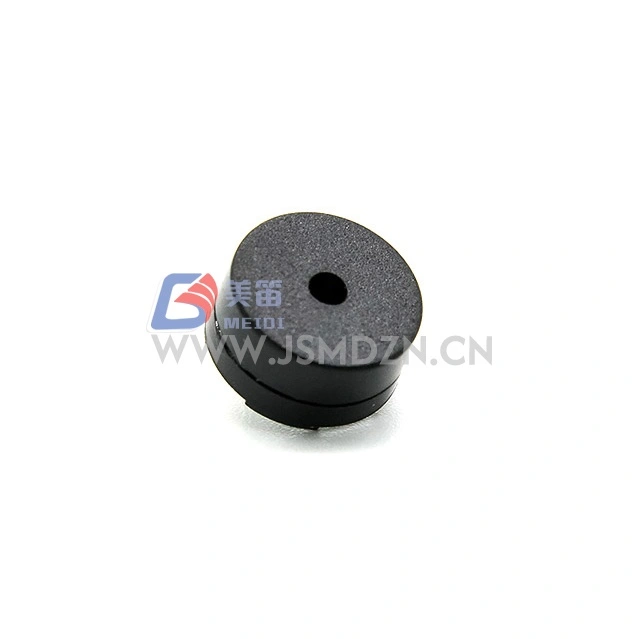

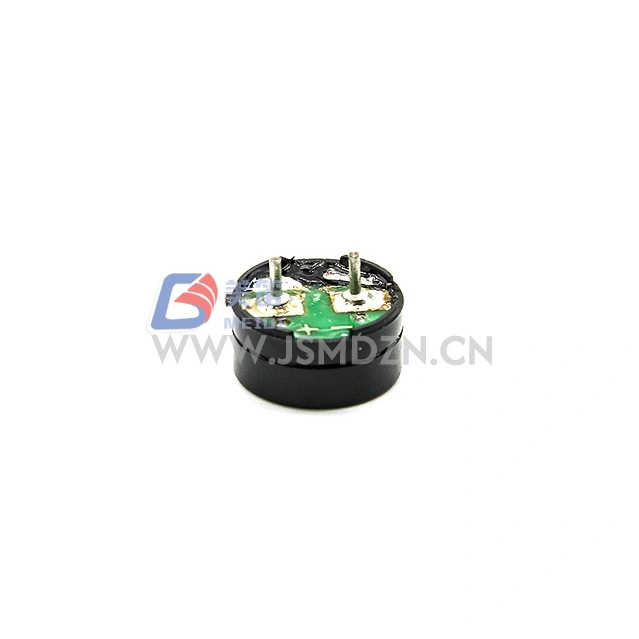

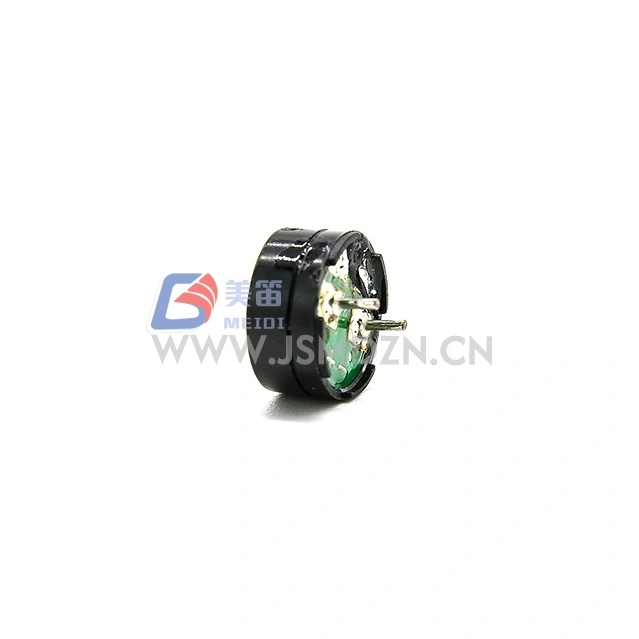

MEIDI HN-9045F 9x4,5 mm SMD sähkömagneettinen passiivinen summeri on pinta-asennettava sähkömagneettinen passiivinen summeri 9 mm × 4,5 mm:n pakkauksessa, jonka korkeusprofiili on 4,5 mm 9 mm SMD-summerikategoriassa. 2700 Hz:n resonanssitaajuus tuottaa äänimerkin hälytys-, hälytys- ja ilmoitustoimintoja varten elektronisissa laitteissa.
HN-9045F:n nimellisjännitteellä 3Vo-p ja 2-4Vo-p käyttöalue on suunniteltu pienjännitesovelluksiin. 16 Ω kelavastus on liitetty sulautetuissa malleissa yleisiin ohjainportteihin. Musta Noryl-kotelo tarjoaa kotelomateriaalin pinta-asennusympäristöihin.
HN-9045F:llä on samanlainen piirilevyjalanjälki kuin muilla 9 mm:n luokan SMD-summerilla, mutta se tarjoaa 4,5 mm:n korkeuden. Ota yhteyttä MEIDIn mekaanisten näytteiden saamiseksi varmistaaksesi kokoonpanosi välyksen.
4,5 mm korkeusprofiili --- 9 mm × 4,5 mm pinta-asennuspaketti
3V sähkösuunnittelu --- 3Vo-p luokitus 2-4Vo-p alueella
16Ω kelan impedanssi --- matalaresistanssinen käämi
2700 Hz resonanssitaajuus --- ulkoinen neliöaaltoherätys nimellistaajuudella tuottaa akustista lähtöä; Tasajännite ei tuota ääntä
Min. 85 dB SPL --- nimellisäänenpaine 3Vo-p, 2700 Hz, 50 %:n käyttöasteella
Kotelon Noryl materiaali --- musta kestomuovikotelo
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | — |
| Nimellisjännite | 3Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 2–4Vo-s | Ajosignaalin huippu |
| Nimellisvirta | Max. 80mA | 2700 Hz, 50 % käyttö, 3Vo-p neliöaalto |
| Äänenpainetaso | Min. 85dB | 2700Hz, 50% tulli, 3Vo-p |
| Kelan vastus | 16 ± 3Ω | — |
| Resonanssitaajuus | 2700 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | — |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | — |
| Nettopaino | Noin 1,4 g | — |
| Asunnon materiaali | Musta Noryl | — |
| Ympäristönsuojelu | Kyllä | — |
Tuotteen testausolosuhteet: lämpötila 5-35 ℃, kosteus 45-85 % suhteellinen kosteus, paine 860-1060 hPa
Vakiotestiolosuhteet: Lämpötila 25±3 ℃, Kosteus 60±10 % R.H., Paine 860-1060hPa
Pöytätietokoneiden emolevyt ja oheiskortit POST-äänikoodeille ja lämpöhälytysäänille
Peliohjaimet ja konsolitarvikkeet soittimen ilmoitus- ja ajastimen hälytysääniä varten
Kodinkoneiden ohjausmoduulit syklin loppuunsaattamiseen ja vikatilan äänipalautteisiin
Kulunvalvonta- ja ajanottopäätteet kortin lukemisen vahvistukselle ja oven tilahälytyksille
Laboratorioinstrumentointi ja analyyttiset laitteet prosessin loppuunsaattamiseen ja virhetilan osoittamiseen
Audiomikseri ja ammattimainen äänilaitteisto mykistystilan ja klipin varoitusilmaisimiin
Minkä tahansa seuraavista testeistä tuotteen tulee täyttää hyväksymiskriteerit: ei vikoja tai ulkonäön ja sähköisten ominaisuuksien huonontumista (paitsi SPL); SPL ei saa laskea enempää kuin 10 dB teknisissä tiedoissa määritellystä SPL:stä.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90–95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus, kaikki 6 pintaa ja 3 reunaa, pudotetaan 1,2 metrin korkeudesta paksulle puulevylle |
| Tärinätesti | 1000 次/分, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat tuotteen sähköiseen suorituskykyyn.
1. Miten HN-9045F:n 4,5 mm:n korkeus vaikuttaa akustiseen suorituskykyyn verrattuna matalamman profiilin SMD-summeriin?
4,5 mm korkeus on tämän pakkauksen fyysinen mitta. Akustinen suorituskyky määräytyy ensisijaisesti ajo-olosuhteiden mukaan resonanssissa. Tarkista kotelosi todellinen akustinen teho prototyypin arvioinnin aikana.
2. Mikä on 2700 Hz:n resonanssitaajuuden merkitys?
2700 Hz:n resonanssitaajuus on SPL-lähdön enimmäistaajuus. Maksimaalisen äänenvoimakkuuden saavuttamiseksi käytä summeria sen määritetyllä resonanssitaajuudella 50 %:n toimintasuhteella.
3. Onko virtaa rajoittava vastus tarpeen ajettaessa säädellystä virtalähteestä?
3Vo-p:llä 16Ω käämi kuluttaa noin 80mA. Varmista, että ajurivaiheesi pystyy ylläpitämään tätä virtaa ylittämättä lämpö- tai virtaarvoja. Jos käytät mikro-ohjainta GPIO, jossa on virtarajoitus, varmista, että portti pystyy toimittamaan tarvittavan aseman tason tai käytä ulkoista transistoripuskuria.
4. Mitä ohjaussignaalia tarvitaan HN-9045F:lle?
HN-9045F on passiivinen sähkömagneettinen summeri ja vaatii ulkoisen neliöaaltosignaalin resonanssitaajuudella (2700 Hz) 50 %:n käyttösuhteella. Tasajännite ei tuota ääntä.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietolehtien, uudelleenvirtausjuottoprofiilien, käyttöpiirin sovellushuomautuksia tai OEM-kokoonpanokeskusteluja varten.
