9 × 5 mm:n läpireikäpaketti suoraan piirilevyasennukseen
2700 Hz:n resonanssitaajuus tonaaliselle ulostulolle ulkoisella neliöaaltokäytöllä
16Ω kelan impedanssi 3V-luokan ohjainpiireille
Min. 85 dB äänenpaine 10 cm:llä 3Vo-p:ssä, 2700 Hz, 50 %:n käyttösuhde
3–7Vo-p käyttöjännitealue
Musta PPO-kotelo, mitoitettu -20 ℃ - +70 ℃ toimintaan

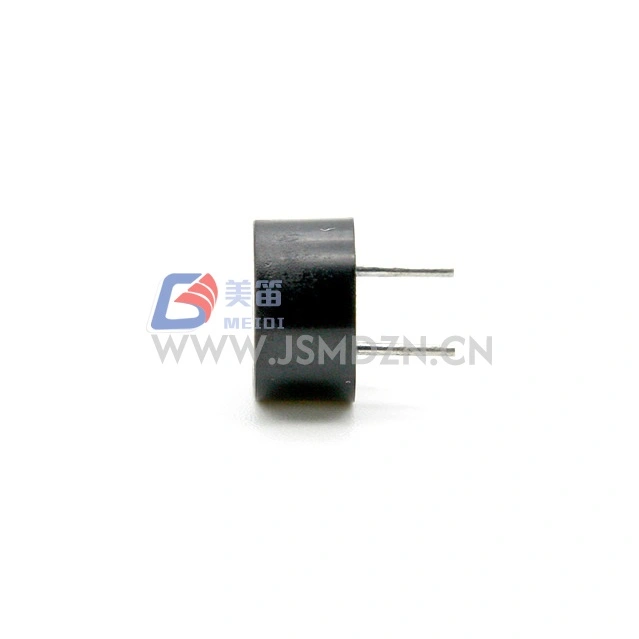

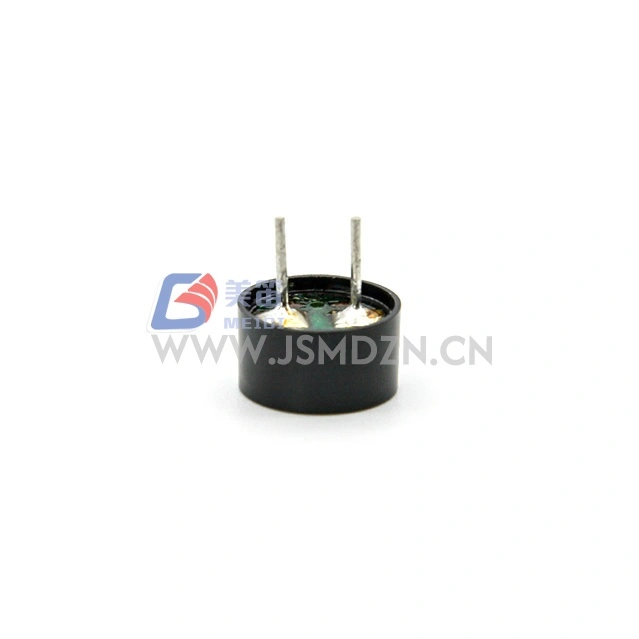

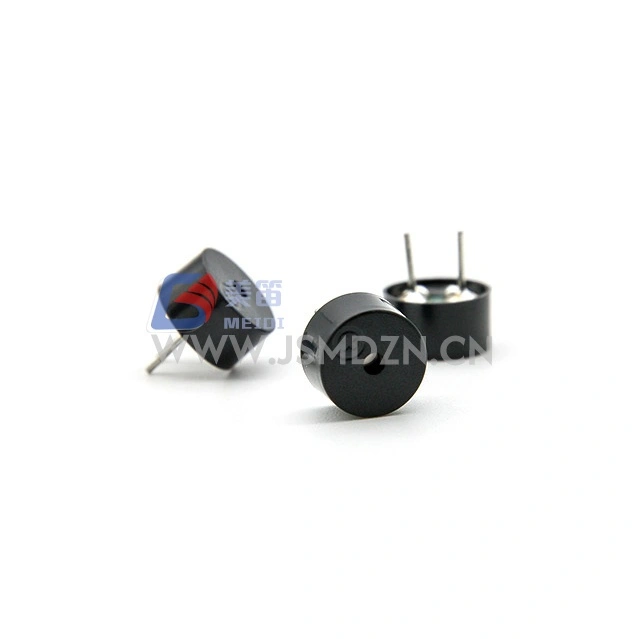

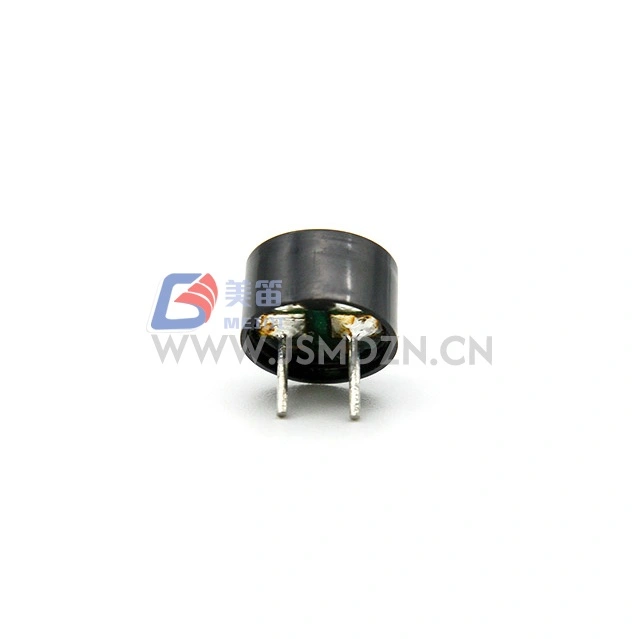

MEIDI HN-9050 9x5mm läpireikäinen sähkömagneettinen passiivinen summeri on reiän läpi kulkeva sähkömagneettinen passiivinen summeri, joka vaatii ulkoisen neliöaallon tai PWM-ohjaussignaalin äänen tuottamiseksi. 3Vo-p:n nimellisjännitteellä ja 3–7Vo-p:n toiminta-alueella se tukee 3 V:n logiikkaa ja puskuroituja ohjainasteita, joita käytetään yleisesti teollisuuslaitteissa. 16 Ω käämi ja 2 700 Hz resonanssitaajuus tarjoavat määritellyn akustisen referenssin hälytys- ja tilapalautejärjestelmille. Passiivisena laitteena HN-9050 mahdollistaa taajuuden ja sävyn ohjauksen ulkoisen aseman signaalin kautta, mikä tukee joustavaa äänentuotantoa erilaisissa sovelluksissa.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | — |
| Nimellisjännite | 3Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 3–7Vo-s | Ajosignaalin huippu |
| Nimellisvirta | Max. 80mA | 2700 Hz, 50 % käyttö, 3Vo-p neliöaalto |

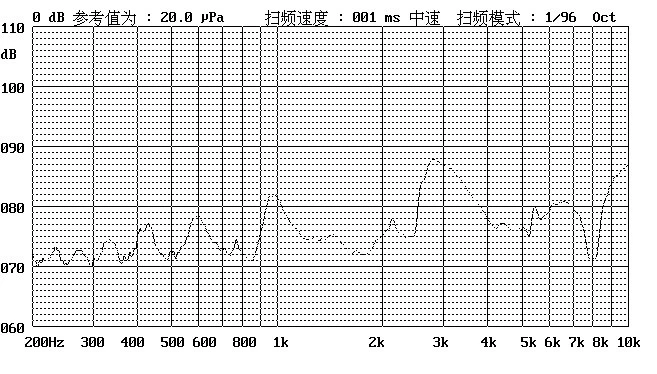

| Äänenpainetaso | Min. 85dB | 2700 Hz, 50 % käyttö, 3Vo-p, 10cm |
| Kelan vastus | 16 ± 4Ω | 25℃, DC |
| Resonanssitaajuus | 2700 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | — |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | — |
| Nettopaino | Noin 1,5 g | — |
| Asunnon materiaali | Musta PPO | — |
| Ympäristönsuojelu | RoHS | — |
Vakiotestiolosuhteet: Lämpötila 25±3 ℃, Kosteus 60±10 % R.H., Paine 860-1060hPa
Läpireikäiset piirilevykokoonpanot teollisuuden ohjausyksiköissä tila- ja vikahälytyksiä varten
Hälytys- ja turvamoduulit, joita ohjaavat ulkoiset neliöaaltolähteet
Kodinkoneet ja kaupalliset laitteet tavanomaisilla piirilevyasetteluilla
Toimistolaitteet ja myyntiautomaatit ajastettuja äänimerkkejä varten
Mittaus- ja instrumentointilaitteet, jotka vaativat äänipalautteen
Tietoliikenneinfrastruktuuri huoltoon ja hälytysten ilmaisuun
| Suunnitteluvaatimus | HN-9050 etu |
| Akustinen lähtö läpireiän muodossa | Min. 85dB SPL 9 × 5 mm pakkauksessa |
| 3V järjestelmän yhteensopivuus | 3Vo-p-luokitus 3–7Vo-p-käyttöalueella |
| Manuaalinen ja automaattinen kokoonpano | Läpivientijohdot käsi- ja aaltojuotosta varten |
| Tarjonnan vaihtelun toleranssi | 7Vo-p suurin käyttöjännite |
| Lämpöstabiilisuus | PPO-kotelo -20 ℃ - +70 ℃ |
MEIDI valmistaa HN-9050:tä valvotuissa tuotantoprosesseissa, mukaan lukien saapuvien materiaalien tarkastukset, kelojen vastustarkastukset ja akustiset testaukset tuotantoeräkohtaisesti. Jokaiselle erälle tehdään luotettavuustestit, jotka kattavat käyttöiän, korkean/matalan lämpötilan, kosteuden, lämpöshokin, pudotuksen ja tärinän. Minkä tahansa näistä testeistä jälkeen tuotteen on täytettävä hyväksymiskriteerit ilman, että toiminnallinen heikkeneminen ylittää määritetyn äänenpainetoleranssin.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90–95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus, kaikki 6 pintaa ja 3 reunaa, pudotetaan 1,2 metrin korkeudesta paksulle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne voivat vaikuttaa sähköiseen suorituskykyyn.
1. Mitä ohjaussignaalia tarvitaan HN-9050:lle?

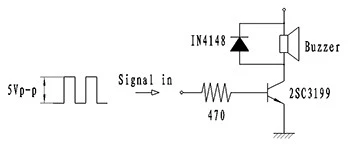

HN-9050 on passiivinen summeri ja vaatii ulkoisen neliöaallon tai PWM-signaalin. 2700 Hz:n, 50 %:n käyttösuhteen neliöaalto 3Vo-p:llä tuottaa nimellisarvon Min. 85 dB lähtö 10 cm:llä. Ota yhteyttä MEIDIn käyttöpiirin sovellusohjeita varten.
2. Voiko tämä summeri toimia muilla jännitteillä kuin 3Vo-p?
Kyllä. Käyttöjännitealue on 3–7Vo-p. Äänenpainevaa'at käyttöjännitteellä; mitoitettu SPL on määritetty arvoon 3Vo-p. Jos jännitteet ovat tämän alueen ulkopuolella, ota yhteyttä MEIDI:iin.
3. Miten 16Ω kelan vastus vaikuttaa ohjaimen suunnitteluun?
16 Ω käämi kuluttaa enintään 80 mA jännitteellä 3Vo-p. Varmista, että ajurivaiheesi pystyy hankkimaan tämän virran riittävällä kyllästysjännitteellä ja lämmönpoistolla.
4. Mitkä juotosmenetelmät ovat yhteensopivia PPO-kotelon kanssa?
Läpivientijohdot tukevat tavallista käsijuottamista ja aaltojuottoa. Vältä pitkäaikaista lämpöaltistusta, joka ylittää kotelon lämpötilaluokituksen. Ota yhteyttä MEIDiin saadaksesi suositellut juotosprofiilit.
5. Onko HN-9050-nasta yhteensopiva muiden 9 mm:n läpireikien summerien kanssa?

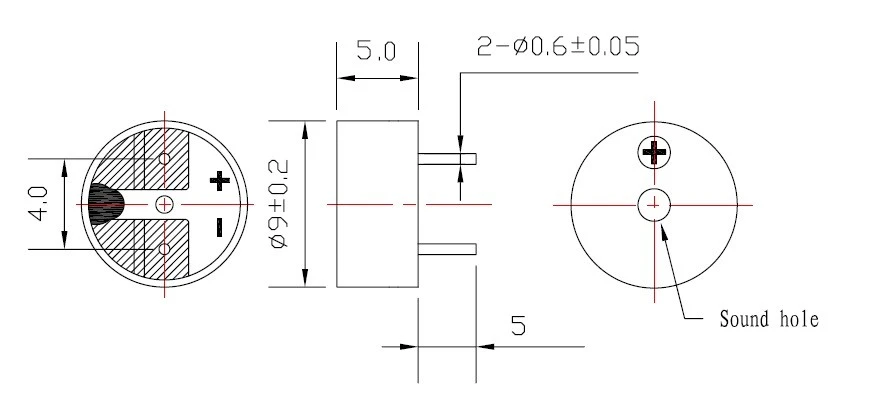

Ota yhteyttä MEIDIn mekaanista piirustusta ja suositeltua reikäkuviota varten varmistaaksesi jalanjäljen yhteensopivuuden piirilevysi kanssa.
Ota yhteyttä MEIDI:hen teknisiä tietoja, taajuusmuuttajan piirien muistiinpanoja, luotettavuustestiraportteja tai HN-9050:n OEM-räätälöintiä varten. Tiimimme tukee arviointiyksiköitä ja sovellussuunnittelua läpireiän summerin integroimiseksi.
