9 mm × 4 mm pinta-asennuspaketti
2730 Hz resonanssitaajuus äänen tuottamiseen ulkoisella neliöaaltovirityksellä
40 Ω kelaimpedanssi 5 V logiikkatasoisille ja puskuroiduille ohjainpiireille
Min. 83 dB äänenpaine 10 cm ajettaessa 5Vo-p, 2730 Hz, 50 % käyttösuhde
3-8Vo-p käyttöalue
Musta Noryl-kotelo takaa vakaat mitat uudelleenvirtauksen ja käytön aikana

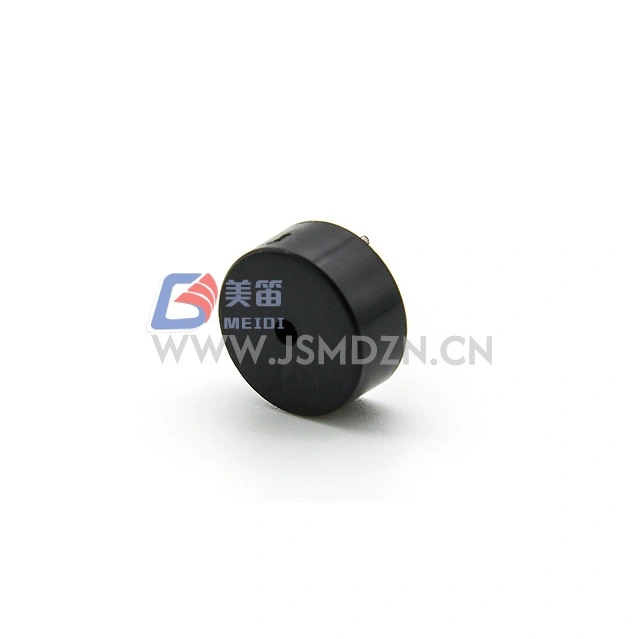

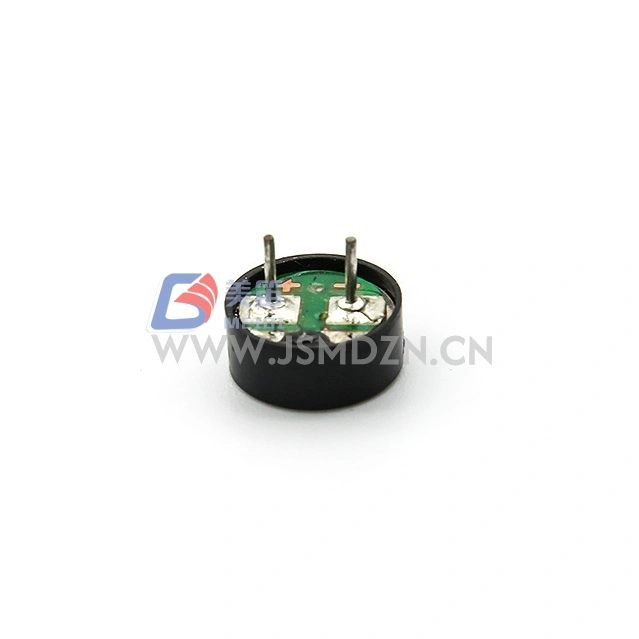

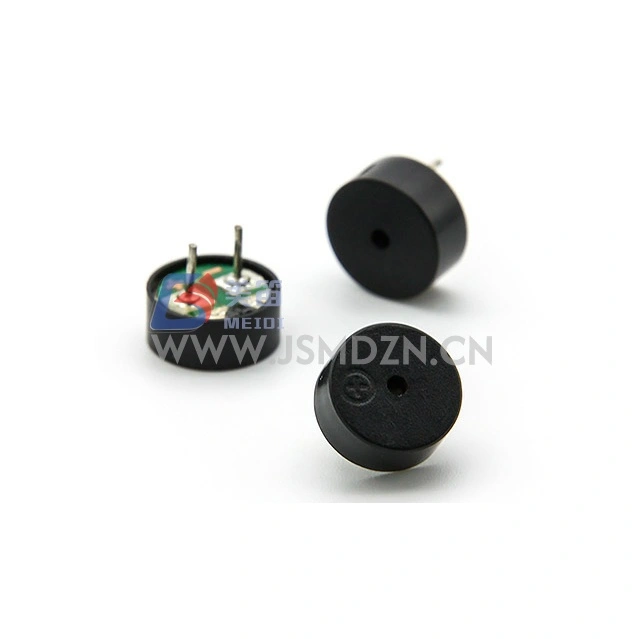

MEIDI HN-9040 9x4mm SMD sähkömagneettinen passiivinen summeri on pinta-asennettava sähkömagneettinen passiivinen summeri, jonka koko on 9 mm × 4 mm. 2730 Hz:n resonanssitaajuus tuottaa äänen, joka sopii hälytys-, hälytys- ja tilanilmaisutoimintoihin elektronisissa koteloissa.
HN-9040:n nimellisjännite on 5Vo-p ja toiminta-alue 3-8Vo-p, joten se sopii 5 V:n järjestelmiin. 40 Ω kelavastus on liitettynä tavallisiin avoimen kollektorin transistoriohjaimiin ja mikro-ohjaimen GPIO-portteihin, kun virran kapasiteetti on varmistettu. Musta Noryl-kotelo säilyttää mittavakauden koko käyttölämpötila-alueella.
Järjestelmiin, jotka vaativat korkeamman äänenvoimakkuuden kuin miniatyyri SMD-summerit tarjoavat, HN-9040 tarjoaa paremman tehon ilman sylinterimäisten läpimenevien reikätyyppien korkeutta. Ota yhteyttä MEIDiin saadaksesi ohjeita SMD-summerien valintaan.
Keskikokoinen SMD muotokerroin --- 9 mm × 4 mm runko pinta-asennettaville piirilevykokoonpanoille
2730 Hz:n resonanssitaajuus --- ulkoinen neliöaaltotaajuusmuuttaja nimellistaajuudella tuottaa tonaalisen ulostulon; Pelkkä tasajännite ei tuota ääntä
40 Ω kelan impedanssi --- 5 V:n järjestelmäintegraatioon transistori- tai logiikkatason ajuriportaiden kanssa
Määritelty äänenpaine --- Min. 83 dB 10 cm:ssä 5Vo-p:n alla, 2730 Hz, 50 %:n käyttöaste
Laajennettu käyttöjännite --- 3-8Vo-p vaihteluväli 5V syöttöjännitteelle
Noryl-kotelorakenne --- musta kestomuovikotelo, mitoitettu -20°C - +70°C käyttöön
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | — |
| Nimellisjännite | 5Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 3–8Vo-s | Ajosignaalin huippu |
| Nimellisvirta | Max. 80mA | 2730 Hz, 50 % käyttö, 5Vo-p neliöaalto |

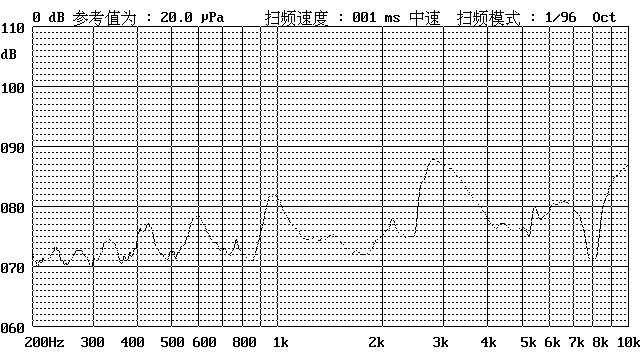

| Äänenpainetaso | Min. 83dB | 2730 Hz, 50 % käyttö, 5Vo-p, 10cm |
| Kelan vastus | 40 ± 4Ω | — |
| Resonanssitaajuus | 2730 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | — |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | — |
| Nettopaino | Noin 0,8 g | — |
| Asunnon materiaali | Musta Noryl | — |
| Ympäristönsuojelu | RoHS | — |
Vakiotestiolosuhteet: Lämpötila 25±3 ℃, Kosteus 60±10 % R.H., Paine 860-1060hPa
Verkkolaitteet ja palvelimen runko vika- ja tilaäänihälytyksiä varten
Teolliset HMI-paneelit ja käyttöliittymät pinta-asennuskomponentteihin
Tietoliikenneinfrastruktuurilaitteet hälytys- ja huoltomerkkiääniä varten
Kaupalliset näyttöjärjestelmät ja digitaaliset opasteet ajastettuihin hälytystoimintoihin
Tehdasautomaatioohjaimet 5V I/O-moduuleilla, jotka vaativat äänipalautteen
Sähkönjakelu- ja energianhallintayksiköt kynnysylitysvaroituksiin
| Suunnitteluvaatimus | HN-9040 etu |
| Akustinen lähtö SMD-muodossa | Min. 83dB SPL pinta-asennuspakkauksessa |
| 5V järjestelmän yhteensopivuus | 5Vo-p-luokitus 3-8Vo-p-alueella |
| Automatisoitu tuotannon integrointi | SMD-paketti pick-and-place ja reflow juottamiseen |
| Tarjonnan vaihtelun toleranssi | 8Vo-p suurin käyttöjännite |
| Lämpöstabiilisuus | Noryylikotelo -20 ℃ - +70 ℃ |
MEIDI valmistaa HN-9040:n laadunvalvontaprosesseilla, mukaan lukien saapuvan materiaalin tarkastus, prosessinaikainen mittavalvonta ja lopullinen sähköinen tarkastus standarditestiolosuhteissa 25±3 ℃, 60±10 % R.H. ja 860-1060hPa.
Minkä tahansa seuraavista testeistä tuotteen tulee täyttää hyväksymiskriteerit: ei vikoja tai ulkonäön ja sähköisten ominaisuuksien huonontumista (paitsi SPL); SPL ei saa laskea enempää kuin 10 dB teknisissä tiedoissa määritellystä SPL:stä.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90–95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus, kaikki 6 pintaa ja 3 reunaa, pudotetaan 1,2 metrin korkeudesta paksulle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat tuotteen sähköiseen suorituskykyyn.
1. Mitä eroa on HN-9040:n ajolla 3Vo-p:llä ja 5Vo-p:llä?
5Vo-p:llä summeri saavuttaa nimellisarvon Min. 83dB äänenpaine. 3Vo-p:llä lähtö vähenee alhaisemman kelan herätteen vuoksi. Toiminta-alue 3-8Vo-p osoittaa toiminnallisen toiminnan tällä alueella, mutta maksimi SPL saavutetaan nimellisarvolla 5Vo-p 50 %:n käyttösuhteen neliöaallon ollessa 2730 Hz.
2. Voinko käyttää mikro-ohjaimen PWM-signaalia tämän summerin ohjaamiseen?
Kyllä, PWM-signaali taajuudella 2730 Hz tai lähellä 50 %:n käyttösuhdetta on sopiva käyttöaaltomuoto, mikäli mikro-ohjaimen nasta tai ohjausaste pystyy syöttämään tarvittavan virran. Tarkista portin virran kapasiteetti tai käytä transistoripuskuriastetta.
3. Miten 40Ω kelan vastus vaikuttaa ohjainpiirin suunnitteluun?
40Ω käämi ottaa enintään 80mA jännitteellä 5Vo-p. Tarkista ajurivaiheen kyllästysjännite varmistaaksesi riittävän jännitteen heilahtelun kelan yli.
4. Mikä paluuvirtauslämpötilaprofiili on yhteensopiva Noryl-kotelon kanssa?
HN-9040 on suunniteltu tavallisiin lyijyttömään sulatusprosesseihin. Jos haluat erityisiä huippulämpötilan ja nesteen yläpuolella olevan ajan suosituksia, ota yhteyttä MEIDI:hen ja pyydä uudelleenvirtausjuottoprofiiliasiakirja.
5. Onko HN-9040-nasta yhteensopiva muiden markkinoiden 9 mm:n SMD-summerien kanssa?
Ota yhteyttä MEIDIn mekaanista piirtämistä ja suositeltua maakuviota varten varmistaaksesi jalanjäljen yhteensopivuuden nykyisen piirilevyasettelusi kanssa.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietolehtien, uudelleenvirtausjuottoprofiilien, käyttöpiirin sovellushuomautuksia tai OEM-kokoonpanokeskusteluja varten.
