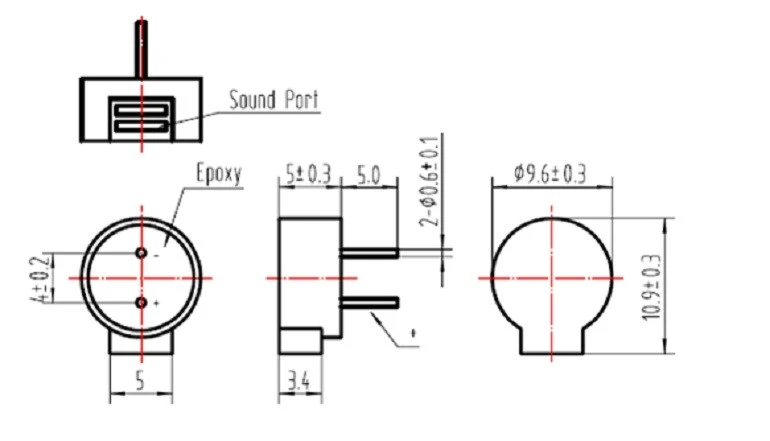

9,6 × 5 mm:n läpimenevä reikäpaketti suoraan piirilevyasennukseen
2700 Hz:n resonanssitaajuus tonaaliselle ulostulolle ulkoisella neliöaaltokäytöllä
40Ω kelaimpedanssi 5V-luokan ohjainpiireille
Min. 85 dB äänenpaine 10 cm:llä 5Vo-p:ssä, 2700 Hz, 50 %:n käyttösuhde
4–6Vo-p käyttöjännitealue
Musta PPO-kotelo, mitoitettu -30 ℃ - +75 ℃ toimintaan

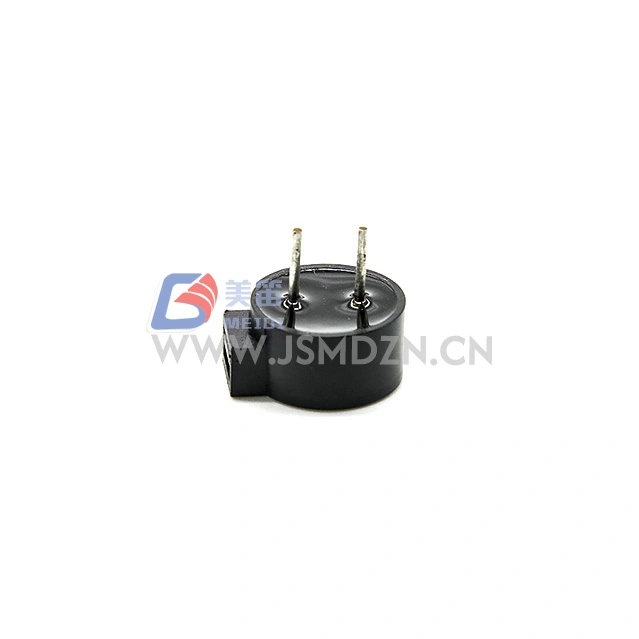

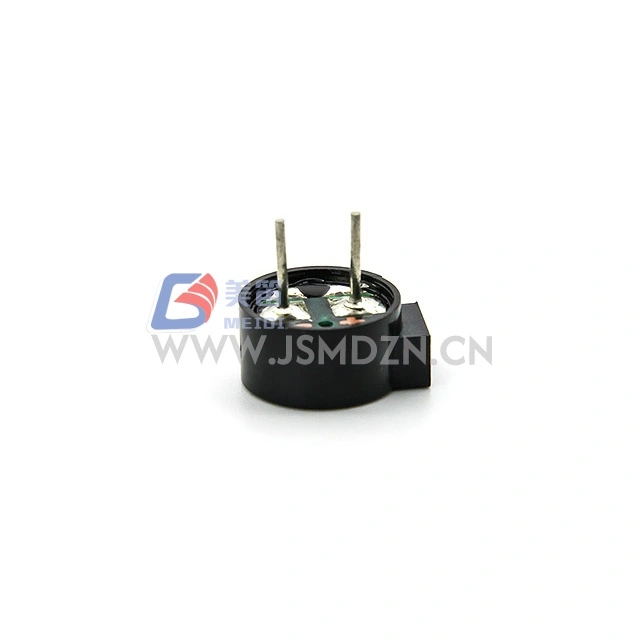

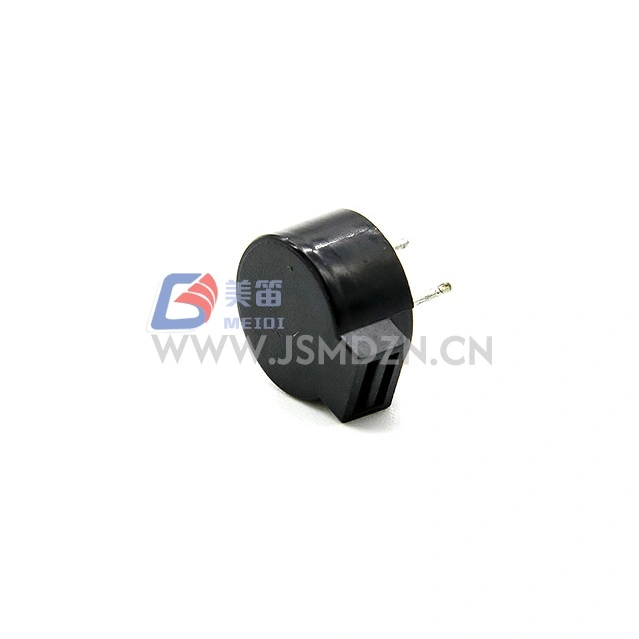

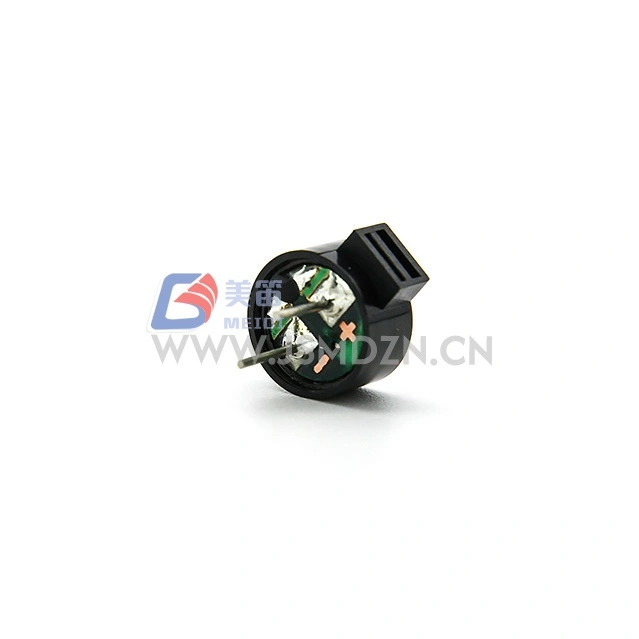

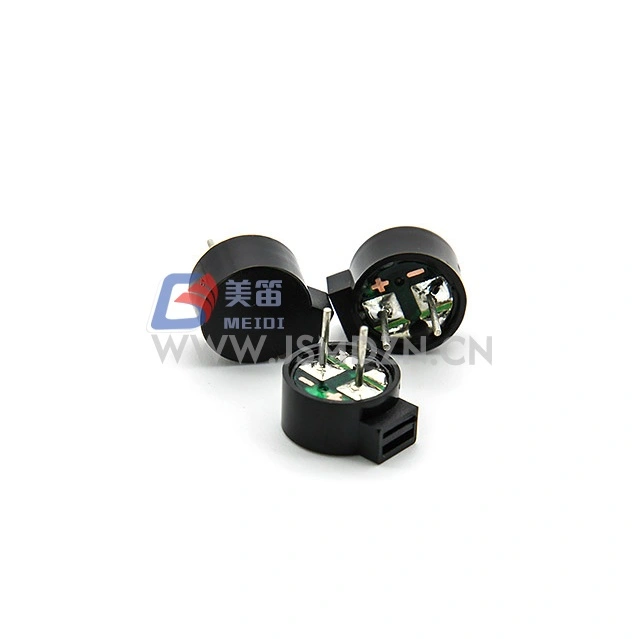

MEIDI HN-9650E 9,6 x 5 mm:n läpireikäinen sähkömagneettinen passiivinen summeri on reiän läpi kulkeva sähkömagneettinen passiivinen summeri, joka on suunniteltu 5V-luokan OEM- ja teollisuusjärjestelmiin, jotka tarvitsevat luotettavaa äänipalautetta ulkoisesta aseman lähteestä. HN-9650E:n nimellisarvo on 5Vo-p 2700 Hz:n resonanssitaajuudella ja 40 Ω kelaimpedanssilla. 85 dB äänenpaine 10 cm:n etäisyydellä ja toimii 4–6 Vo-p alueella. Musta PPO-kotelo kestää tavallisen käsi- ja aaltojuottamisen, joten se sopii laitepaneeleihin, hälytysyksiköihin ja tilailmaisimiin.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | — |
| Nimellisjännite | 5Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 4–6Vo-s | Ajosignaalin huippu |
| Nimellisvirta | Max. 80mA | 2730 Hz, 50 % käyttö, 5Vo-p neliöaalto |

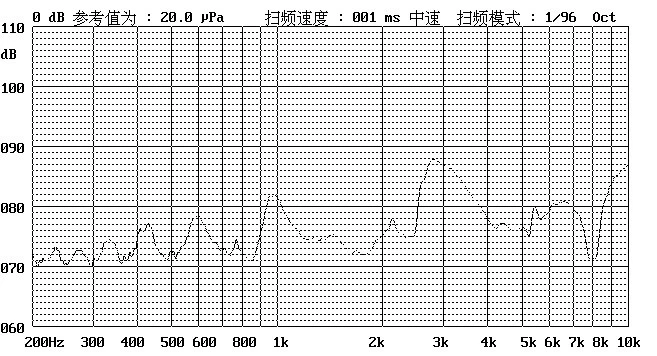

| Äänenpainetaso | Min. 85dB | 2730 Hz:llä, 50 % käyttö, 5Vo-p, 10cm |
| Kelan vastus | 40 ± 4Ω | 25℃, DC |
| Resonanssitaajuus | 2700 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -30 ℃ ~ +75 ℃ | — |
| Varastointilämpötila | -40 ℃ ~ +85 ℃ | — |
| Nettopaino | Noin 1 g | — |
| Asunnon materiaali | Musta PPO | — |
| Ympäristönsuojelu | RoHS | — |
Vakiotestiolosuhteet: Lämpötila 25±3 ℃, Kosteus 60±10 % R.H., Paine 860-1060hPa
Huomautus: Nimellisvirran ja äänenpaineen testiolosuhteet alkuperäisessä määrittelyviitteessä on 2730 Hz, kun taas resonanssitaajuudeksi on määritetty 2700 Hz. Ota yhteyttä MEIDiin vahvistaaksesi sovelluksesi tarkan testitiheyden.
x
Laitteiden etupaneelit käyttävät läpimeneviä summereita käyttäjän hälytyksiä varten
Rakennusten ja tilojen valvontajärjestelmät varoitusäänillä
Virtalähde- ja muuntajamoduulit ylikuumenemisvaroituksiin
Automaattiset pankki- ja kioskilaitteet tapahtumapalautteisiin
Kulutuselektroniikka 5 V:n logiikkatason käyttöpiireillä
Prosessiohjaimet, jotka vaativat 2700 Hz:n tilailmaisun
| Suunnitteluvaatimus | HN-9650E etu |
| Akustinen lähtö läpireiän muodossa | Min. 85 dB SPL 9,6 × 5 mm pakkauksessa |
| 5V järjestelmän yhteensopivuus | 5Vo-p-luokitus 4–6Vo-p-käyttöalueella |
| Manuaalinen ja automaattinen kokoonpano | Läpivientijohdot käsi- ja aaltojuotosta varten |
| Säännelty toimitustoleranssi | 6Vo-p suurin käyttöjännite |
| Laajennettu lämpöalue | PPO-kotelo -30 ℃ - +75 ℃ välillä |
MEIDI valmistaa HN-9650E:tä valvotuissa valmistusprosesseissa, mukaan lukien saapuvien materiaalien tarkastukset, kelojen vastustarkastukset ja akustiset testaukset jokaiselle tuotantoerälle. Jokaiselle erälle tehdään luotettavuustestit, jotka kattavat käyttöiän, korkean/matalan lämpötilan, kosteuden, lämpöshokin, pudotuksen ja tärinän. Minkä tahansa näistä testeistä tuotteen on täytettävä hyväksymiskriteerit ilman, että toiminnallinen heikkeneminen ylittää määritetyn äänenpainetoleranssin.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90–95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus, kaikki 6 pintaa ja 3 reunaa, pudotetaan 1,2 metrin korkeudesta paksulle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne voivat vaikuttaa sähköiseen suorituskykyyn.
1. Mitä ohjaussignaalia HN-9650E vaatii?

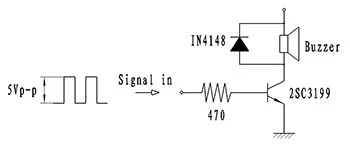

HN-9650E on passiivinen summeri ja tarvitsee ulkoisen neliöaalto- tai PWM-signaalin. 2700 Hz, 50 %:n käyttösuhteen neliöaalto 5Vo-p:llä antaa min. 85 dB lähtö 10 cm:llä. Ota yhteyttä MEIDIn käyttöpiirin sovellusohjeita varten.
2. Voidaanko HN‑9650E:tä käyttää 3,3 V:n logiikkatasoilla?
Nimellinen toiminta-alue on 4–6Vo-p, joten 3,3 V voi laskea määritetyn käyttöikkunan alapuolelle. Käytä puskurointivaihetta saavuttaaksesi 4–6Vo-p-alue tai ota yhteyttä MEIDI:iin pienjännitetaajuusmuuttajan ohjaamiseksi.
3. Miten 40Ω kelan vastus vaikuttaa ohjaimen suunnitteluun?
40 Ω käämi kuluttaa enintään 80 mA jännitteellä 5Vo-p. Varmista, että ajurivaiheesi pystyy syöttämään tätä virtaa riittävällä kyllästysjännitteellä ja lämpömarginaalilla.
4. Mitkä juotosmenetelmät ovat yhteensopivia PPO-kotelon kanssa?
Läpivientijohdot hyväksyvät tavallisen käsijuottamisen ja aaltojuottamisen. Rajoita lämpöaltistus kotelon lämpötilaluokituksen sisälle. Ota yhteyttä MEIDiin saadaksesi suositellut juotosprofiilit.
5. Onko HN-9650E tappi yhteensopiva muiden 9 mm:n läpimenevien reikien summerien kanssa?
Ota yhteyttä MEIDIn mekaanista piirustusta ja suositeltua reikäkuviota varten varmistaaksesi jalanjäljen yhteensopivuuden piirilevysi kanssa.
Ota yhteyttä MEIDI:hen teknisiä tietoja, taajuusmuuttajan piirien muistiinpanoja, luotettavuustestiraportteja tai HN-9650E:n OEM-räätälöintiä varten. Tiimimme tukee arviointiyksiköitä ja sovellussuunnittelua läpireiän summerin integroimiseksi.
