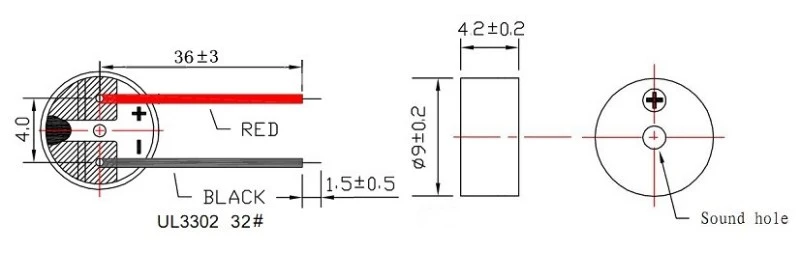

9 mm × 4,2 mm pinta-asennuspinta-ala PCB-kokoonpanoille
2730 Hz resonanssitaajuus äänen tuottamiseen ulkoisella asemalla
16Ω matala kelaimpedanssi 3,3 V mikrokontrolleri GPIO-liitännälle
Min. 85 dB äänenpaine 10 cm ajettaessa 3Vo-p, 2730 Hz, 50 % käyttösuhde
Musta LCP-kotelo lämpöstabiililla lyijyttömällä reflow-profiililla
2-4Vo-p käyttöalue 3,3V logiikkasyöttötasoille

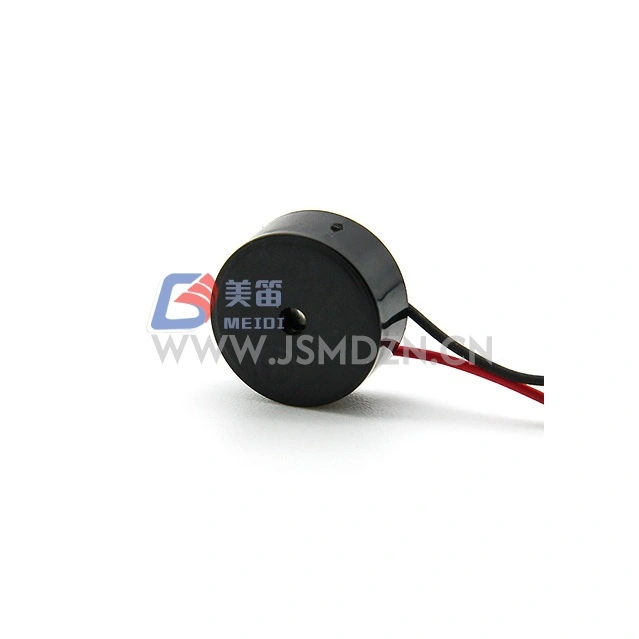

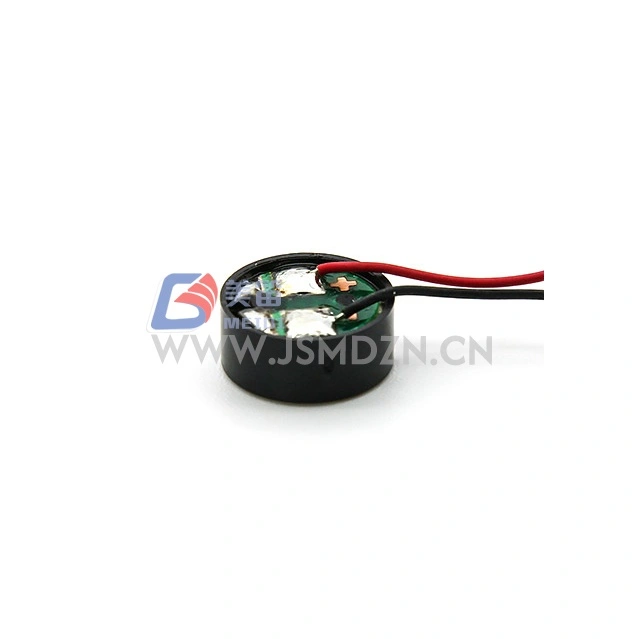

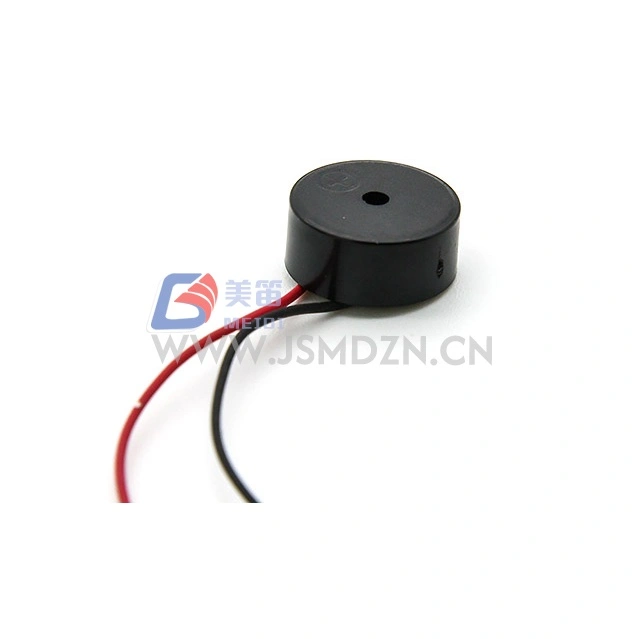

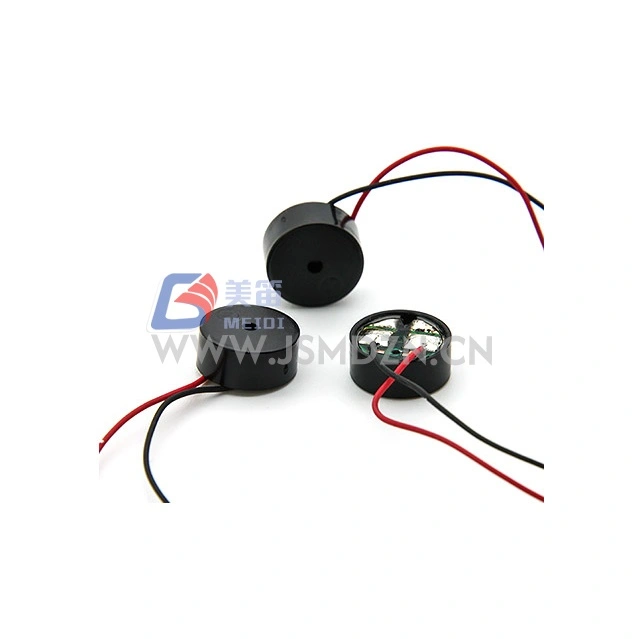

MEIDI HN-9042W 9x4,2 mm SMD sähkömagneettinen passiivinen summeri on pinta-asennettava sähkömagneettinen passiivinen summeri 9 mm × 4,2 mm:n pakkauksessa 3,3 V digitaalisiin järjestelmiin. 2730 Hz:n resonanssitaajuus tuottaa äänen, joka sopii käyttäjäpalautteeseen, hälytysilmaisuun ja järjestelmän tilahälytyksiin pienikokoisissa elektronisissa laitteissa.
HN-9042W:n nimellisjännitteellä 3Vo-p ja 2-4Vo-p toiminta-alue on linjassa tavallisten 3,3 V:n logiikkakiskojen kanssa. 16 Ω kelavastus mahdollistaa taajuusmuuttajan arvioinnin kyvykkäistä mikro-ohjainporteista. Musta LCP-kotelo tarjoaa mittojen säilymisen korkeissa uudelleenvirtauslämpötiloissa.
Ota yhteyttä MEIDIn ristiinviittausapua, kun siirryt vaihtoehtoisista 3V SMD-summerituotteista.
3,3 V:lle optimoitu rakenne --- 3Vo-p-luokitus 2-4Vo-p-alueella integroitavaksi pienjännitelogiikkalähteiden kanssa
16Ω kelan impedanssi --- alhainen resistanssi arvioitaessa suoraa GPIO-käyttöä; tarkista portin virran arvo jatkuvaa toimintaa varten
2730 Hz:n resonanssitaajuus --- ulkoinen neliöaaltoherätys nimellistaajuudella tuottaa akustista lähtöä; Tasajännite ei tuota ääntä
Korkea SPL kompaktissa pakkauksessa --- Min. 85 dB 10 cm:n etäisyydellä 3Vo-p, 2730 Hz, 50 %:n käyttöasteella
LCP-kotelon materiaali --- musta nestekidenäyttöinen polymeerikotelo säilyttää mittavakauden pinta-asennettavissa uudelleenvirtausolosuhteissa
Kevyt rakenne --- noin 1,0 g per yksikkö
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Passiivinen sähkömagneettinen summeri | --- |
| Nimellisjännite | 3Vo-p | Resonanssitaajuuden referenssi |
| Käyttöjännite | 2-4Vo-s | Ajosignaalin huippu |
| Nimellisvirta | Max. 80mA | 2730 Hz, 50 % käyttö, 3Vo-p neliöaalto |

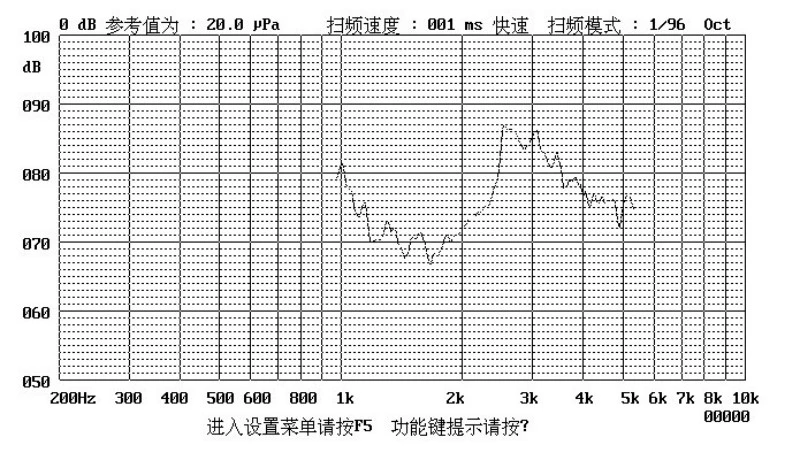

| Äänenpainetaso | Min. 85dB | 2730 Hz:llä, 50 % käyttö, 3Vo-p, 10cm |
| Kelan vastus | 16 ± 3Ω | --- |
| Resonanssitaajuus | 2730 Hz | Nimellisjännitteellä |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | --- |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | --- |
| Nettopaino | Noin 1,0 g | --- |
| Asunnon materiaali | Musta LCP | --- |
| Ympäristönsuojelu | RoHS | --- |

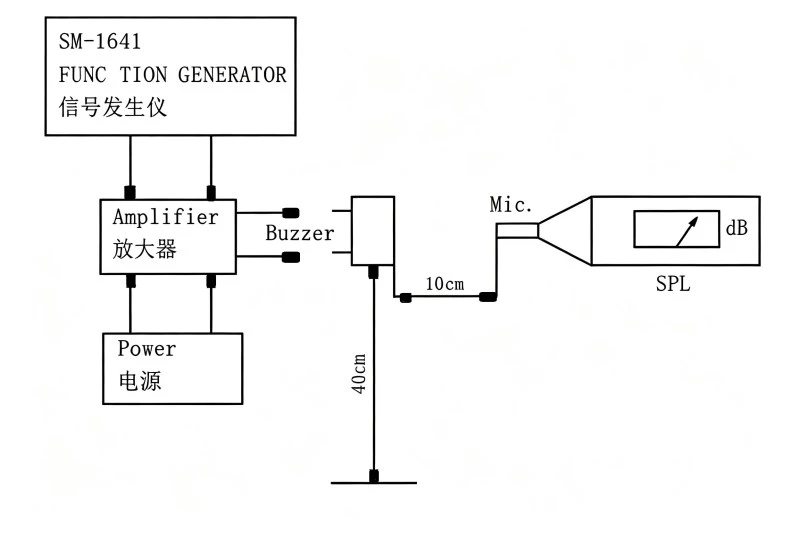

Vakiotestiolosuhteet: Lämpötila 25±3 ℃, Kosteus 60±10 % R.H., Paine 860-1060hPa
Akkukäyttöiset IoT-anturisolmut ja langattomat moduulit, jotka vaativat 3,3 V:n kanssa yhteensopivia äänihälytyksiä
Sulautetut kehityslevyt ja arviointisarjat sävyjen luomiseen ja käyttäjien vuorovaikutuspalautteisiin
Pienjännitteiset teollisuusohjausmoduulit 3,3 V:n I/O-laajennuskorteilla tilan ja vian ilmoittamiseen
Älykkäät mittaus- ja energianvalvontalaitteet peukalointi- ja kynnyshälytysäänille
Kulutuselektroniikan kaukosäätimet ja kädessä pidettävät oheislaitteet painikkeen painalluksen vahvistusta varten
3D-tulostimen ohjainlevyt ja CNC-koneliitännät toiminnan valmiiksi ja virhetilanteesta ilmoittamiseen
| Suunnitteluvaatimus | HN-9042W etu |
| 3.3V järjestelmäintegraatio | 3Vo-p-luokitus tavallisille logiikkakiskoille |
| Suora GPIO-aseman arviointi | 16 Ω kela mahdollistaa prototyyppien valmistuksen ilman ulkoisia ajurikomponentteja soveltuvissa porteissa |
| Korkean lämpötilan uudelleenvirtausyhteensopivuus | LCP-kotelo kestää muodonmuutoksia lyijyttömän juottamisen huippulämpötiloissa |
| Kompakti akustinen lähtö | Min. 85dB SPL 9 mm × 4,2 mm paketista |
| Pienjännitejoustavuus | 2-4Vo-p-sarja sisältää Li-ion-akun purkauskäyrät ja säädellyt 3,3 V:n syöttöjännitteet |
MEIDI valmistaa HN-9042W:n laadunvalvontaprosesseilla, mukaan lukien saapuvan materiaalin tarkastus, prosessinaikainen mittatarkastus ja lopullinen sähkötestaus standardiolosuhteissa 25±3 ℃, 60±10 % R.H. ja 860-1060hPa. LCP-kotelomateriaalin ominaisuudet tarkistetaan mittojen pysyvyyden suhteen ennen kokoamista.
Minkä tahansa seuraavista testeistä tuotteen tulee täyttää hyväksymiskriteerit: ei vikoja tai ulkonäön ja sähköisten ominaisuuksien huonontumista (paitsi SPL); SPL ei saa laskea enempää kuin 10 dB teknisissä tiedoissa määritellystä SPL:stä.
| Testikohde | Testiolosuhteet |
| Elämäntesti | 25±10 ℃, nimellisjännite, 1/2 resonanssitaajuuden neliöaalto, 96 tuntia |
| Korkean lämpötilan testi | +80℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Matalan lämpötilan testi | -40 ℃ säilytys 96 tuntia, palautua huoneenlämmössä 3 tuntia ennen testausta |
| Kosteustesti | +40±3℃, 90–95 % RH, 48 tuntia, palautua huoneenlämmössä 6 tuntia ennen testausta |
| Lämpöshokkitesti | 70 ℃ 2 tuntia → -20 ℃ 2 tuntia (1 jakso), 1 tunnin väli jaksojen välillä, yhteensä 10 jaksoa |
| Pudotustesti | Vakiopakkaus, kaikki 6 pintaa ja 3 reunaa, pudotetaan 1,2 metrin korkeudesta paksulle puulevylle |
| Tärinätesti | 1000 sykliä/min, amplitudi 1,5 mm, 1 tunti per akseli, 3 akselia yhteensä |
Varoitus: Vältä vieraiden aineiden pääsyä tuotteeseen, mukaan lukien magneettiset materiaalit, vesiliukoiset materiaalit ja syövyttävät kaasut, koska ne vaikuttavat tuotteen sähköiseen suorituskykyyn.
1. Mikä on käytännön ero SMD-summerien LCP- ja Noryl-kotelomateriaalien välillä?
LCP:llä on korkeampi lämmönpoikkeutuslämpötila ja pienempi kosteuden imeytyminen kuin Norylilla, mikä tarjoaa paremman mittavakauden lyijyttömän uudelleenvirtausjuottamisen aikana ja kosteissa käyttöympäristöissä. Sovelluksissa, joissa takaisinvirtauksen huippulämpötilat ylittävät standardiprofiilit tai joissa kosteusherkkyys on huolenaihe, LCP-kotelo tarjoaa etuja.
2. Voiko HN-9042W toimia 5 V:n jännitteellä sarjavastuksen kanssa?
Nimellisjännite on 3Vo-p ja toiminta-alue 2-4Vo-p. Käyttö jännitteellä 5Vo-p ylittää suurimman käyttöjännitteen ja voi johtaa liialliseen kelavirtaan, ylikuumenemiseen tai pysyviin vaurioihin. Jos käytettävissä on vain 5 V:n syöttö, käytä jännitteenjakajaa tai sarjavastusta rajoittamaan kelan jännite 4Vo-p maksimiarvoon ottaen huomioon 16 Ω kelan resistanssi ja ohjaimen kyllästysjännite.

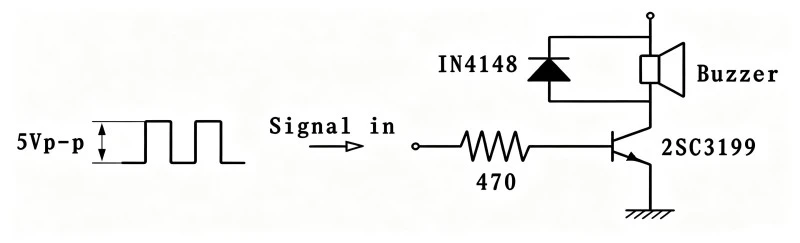

3. Kuinka voin tarkistaa, voiko mikrokontrollerini GPIO ohjata tätä summeria suoraan?
Tarkista mikro-ohjaimen tiedoista absoluuttinen maksimivirta GPIO-nastaa kohden ja portin kokonaisvirtarajat. HN-9042W kuluttaa jopa 80 mA jännitteellä 3Vo-p. Monet 3,3 V:n mikro-ohjaimet rajoittavat GPIO-virran arvoon 8-25 mA per nasta. Näiden rajojen ylittäminen vaarantaa porttivaurion tai lyhentää käyttöikää. Tuotantomalleissa ulkoinen transistoriohjain on suositeltava lähestymistapa.
4. Mikä käyttöjakson vaihtelu on hyväksyttävää, kun SPL säilyy hyväksyttävänä?
Tietolehti määrittelee 50 %:n käyttösuhteen nimelliselle SPL-mittaukselle. Pienet poikkeamat 50 %:sta aiheuttavat vähäisen SPL-vaihtelun. Merkittävä poikkeama kohti erittäin alhaisia tai erittäin korkeita käyttöjaksoja vähentää keskimääräistä kelavirtaa ja vastaavaa akustista tehoa. Tasaisen suorituskyvyn varmistamiseksi säilytä 50 %:n käyttösuhde 2730 Hz:ssä.
5. Tarjoaako MEIDI teippi- ja kelapakkauksia automaattista kokoonpanoa varten?
Ota yhteyttä MEIDIn pakkausvaihtoehtoihin, mukaan lukien teippien ja kelojen tekniset tiedot, kelojen määrät ja perävaunu-/perävaunukokoonpanot keräily- ja paikka-laitteiden vaatimuksia varten.
Ota yhteyttä MEIDI-sovellussuunnitteluun teknisten tietojen, juotosprofiilien, GPIO-asemasovelluksen muistiinpanojen tai OEM-kokoonpanokeskustelun saamiseksi.
