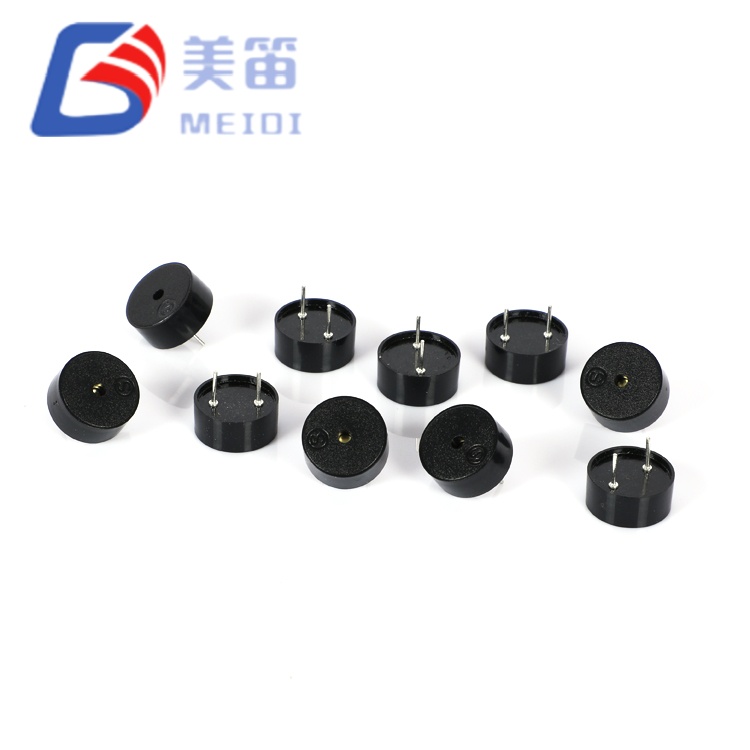

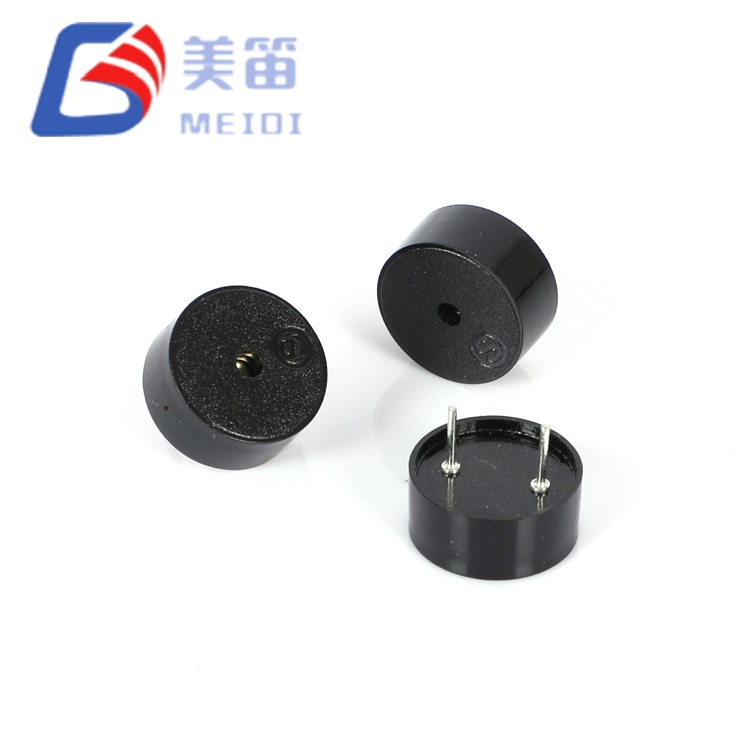

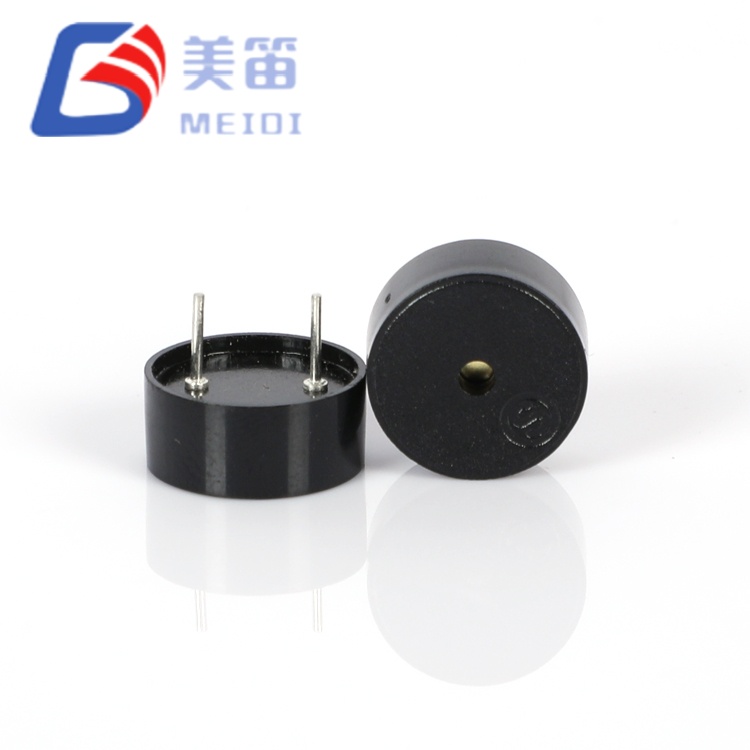

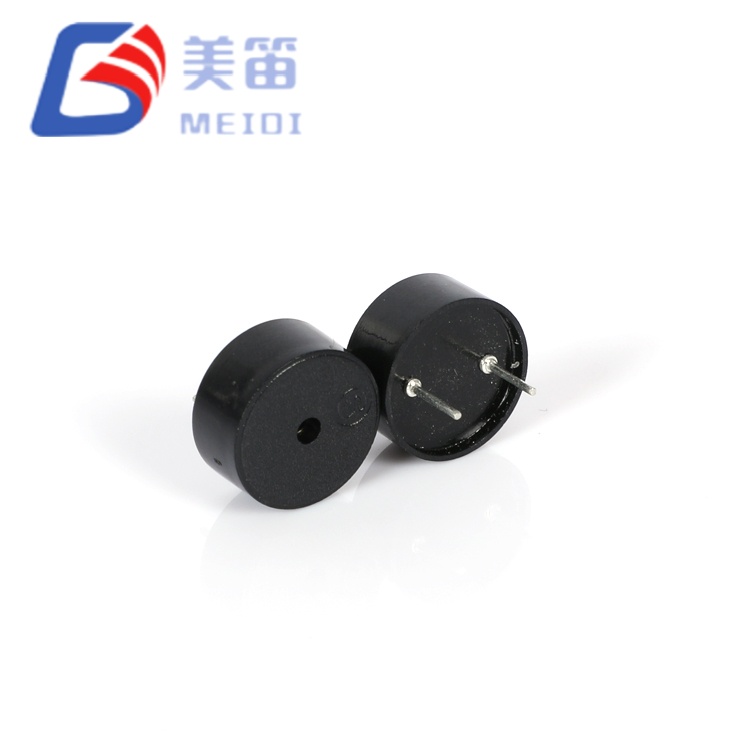

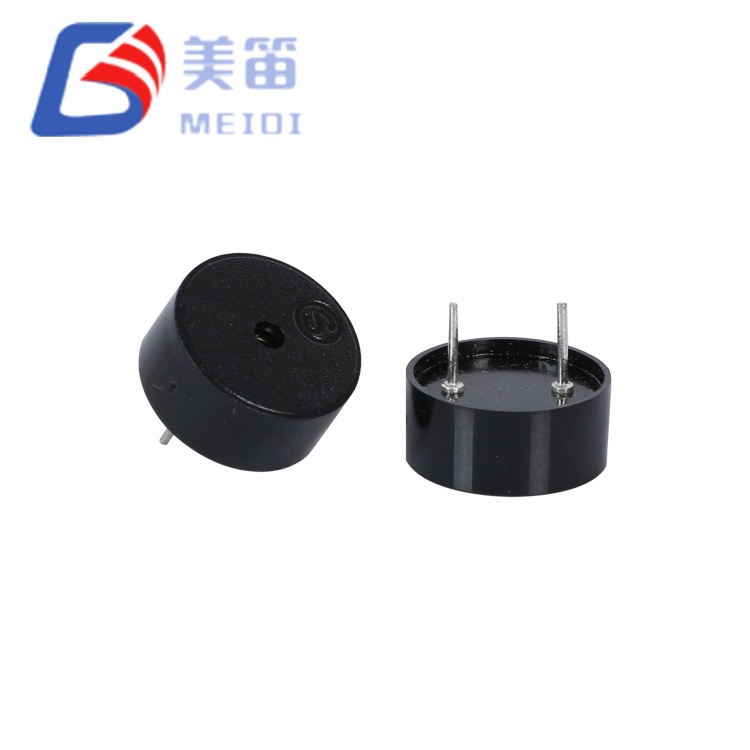

1255 pietsosähköinen passiivinen summeri Pogo Pinilla on läpimenevä passiivinen kaikuluotain, joka perustuu ulkoiseen vaihtovirtaan ohjaussignaali tuottaakseen äänimerkin. Halkaisija 12,5 mm ja halkaisija 5,5 mm korkeudeltaan se sopii ahtaisiin piirilevytiloihin ja tuottaa samalla minimaalisen äänenpaineen 80 dB 10 cm:n etäisyydellä ajettaessa 5 Vp-p neliöaalto 4 000 Hz:llä. Nykyinen kulutus pysyy 10 mA:ssa tai alle näissä olosuhteissa, ja taajuusmuuttaja Jännite voi vaihdella 1 V - 30 V huipusta huippuun, mikä mahdollistaa suoran yhteyden logiikkatason lähtöihin tai korkeajännitteisiin teollisuusväyliin. Musta PBT kotelo tukee sekä aalto- että manuaalista juottamista ja toimii a lämpötila-alue -20 ℃ - +70 ℃.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri (läpireikä) | — |
| Nimellisjännite | 5 Vp-p | Vertailutestin ehto |
| Käyttöjännite | 1 – 30 Vp-p | Ajosignaalin kantama |
| Äänilähtö 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz neliöaalto |
| Nykyinen kulutus | ≤ 10 mA | 5 Vp-p, 4000 Hz neliöaalto |
| Resonanssitaajuus | 4000 ± 500 Hz | Nimellisissä olosuhteissa |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |
| Mitat (Halkaisija × K) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Runko ilman tappeja |
| Paino | 0,60 ± 0,2 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Aaltojuotto ★ | 260 ± 5 ℃, 4–6 s | 2-3 sykliä suositellaan |
| Manuaalinen juottaminen ★ | 350 ± 10 ℃, 2–5 s | 2-3 sykliä suositellaan |
| Juotoksen lämmönkestävyys | 250 ± 5 ℃, 10 ± 0,5 s | Runko 2,0 mm juotteesta |
Alla oleva taulukko sisältää mittaukset 10 yksikön näytteestä, joka on testattu 5Vp-p:llä, 4000 Hz neliöaalto. Tulokset kuvaavat tyypillistä tuotannon tasaisuutta ja eivät ole taattuja rajoja. Katso määritetyn suorituskyvyn kirjekuoret kohdasta yllä olevat tekniset tiedot.
| Ei. | SPL (dB) | Virta (mA) | Kapasitanssi (nF) | Halkaisija (mm) | H (mm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Kapasitanssiarvot ovat peräisin testiraportin otsikosta eivätkä ole osa sitä ydinspesifikaatio. Ota yhteyttä MEIDiin tuotantoeräkohtaisten tietojen saamiseksi.
Koska 1255 pietsosähköinen passiivinen summeri Pogo Pinilla on passiivinen summeri, se riippuu isäntäjärjestelmästä tuottaa neliöaalto- tai PWM-signaalin, jonka keskipiste on 4000 Hz. Mikro-ohjain ajastinlähtö voi toimia suorana lähteenä, vaikka äänenpaine onkin pienempi 3,3 V tai 5 V logiikkatasoilla kuin täydellä 30 Vp-p -kapasiteetilla. Yksinkertaisen transistoripuskurin tai logiikkaportin ajurin lisääminen MCU-nastan väliin ja summeri mahdollistaa käyttöamplitudin kasvattamisen riippumatta mikro-ohjaimen syöttö. Kapasitiivinen kuorma, tyypillisesti noin 12nF, aiheuttaa lyhyitä virtapiikkejä jokaisessa signaalin reunassa. Pienen sarjan vastus (100Ω - 330Ω) auttaa rajoittamaan näitä huippuja säilyttäen samalla akustisen tehon.
Sekä aalto- että manuaalista juottamista tuetaan. Aaltojuotto suoritetaan 260 ℃:ssa 4–6 sekuntia ja käsijuottamalla 350℃:ssa 2–5 sekuntia. Enintään kolme lämpöjaksoa sallitaan, ja kotelon on pysyttävä lämpötilassa vähintään 2,0 mm juotoskylvystä tai rautakärjestä.
MEIDI soveltaa seitsemän tuotteen luotettavuusprotokollaa jokaiseen tuotantoerään HNR-1255 PA6.5, joka on tuotespesifikaatioiden mukainen. Testaus sarja sisältää pidennetyn kosteusaltistuksen, korkean ja alhaisen lämpötilan varastointi, lämpökierto, mekaaninen pudotus, tärinä ja juotoslämpö vastus. Jokaisen rasituksen jälkeen osien annetaan palautua huoneessa lämpötilassa kaksi tuntia ennen sähkö- ja mittatarkastusta. Kaikki testit suoritetaan yrityksen ISO9001-standardin puitteissa sertifioitu laatujärjestelmä ja erätason raportit voidaan toimittaa volyymilähetykset.
Tämän summerin passiivinen arkkitehtuuri sopii hyvin sellaisiin malleihin tuottaa jo PWM- tai neliöaaltolähdön. Kannettavat laitteet toimivat akuista voi hyötyä vaatimattomasta 10 mA:n käyttövirrasta ja lepotilassa olevan oskillaattorikuorman puuttuminen. Teollisuuspaneelit 12V tai 24 V:n tasavirtalähteet voivat ohjata summeria suoraan sen laajalla jännitteellä suvaitsevaisuus. Kulutuselektroniikka, kuten älykodin anturit ja kämmentietokoneet diagnostiikkatyökalut arvostavat myös 12,5 mm:n jalanjälkeä. Sovelluksia varten jotka vaativat erityisiä turvallisuus- tai lääketieteellisiä todistuksia, ota yhteyttä MEIDI vahvistaa nykyisen vaatimustenmukaisuuden tilan.
Mitä ohjaussignaalia HNR-1255 PA6.5 tarvitsee?
AC-signaali tarvitaan, tyypillisesti neliöaalto tai PWM noin 4000 Hz. Tasaisen tasajännitteen käyttäminen ei tuota ääntä ja saattaa aiheuttaa vahingoittaa pietsosähköistä elementtiä.
Voiko sitä ohjata suoraan mikro-ohjaimella?
Kyllä, jos nastan huipusta huippuun -jännite on 1-30V alue. 3,3 V:n tai 5 V:n logiikalla äänitaso on alle nimellisarvo 80dB. Transistoripuskuria voidaan käyttää korkeamman saavuttamiseen käyttöjännitteet, kun vaaditaan kovempaa ääntä.
Mitä juotosmenetelmiä suositellaan?
Sekä aaltojuotto (260℃, 4-6s) että manuaalinen juottaminen (350℃, 2–5 s) ovat hyväksyttäviä, enintään kolmella lämpösyklillä. Pidä vähintään 2,0 mm etäisyys kotelon ja kotelon välillä lämmönlähde.
Täydelliset tietolomakkeet, taajuusvastekäyrät tai eräkohtaiset testitiedot, ota yhteyttä MEIDiin ja kerro hakemuksesi tiedot. Suunnittelutuki vastaa yleensä yhden arkipäivän kuluessa.
