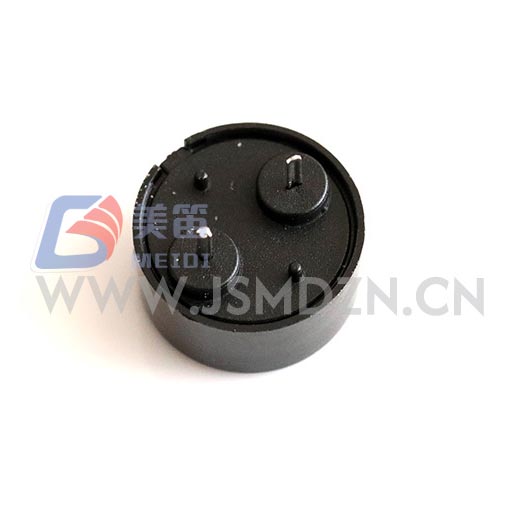

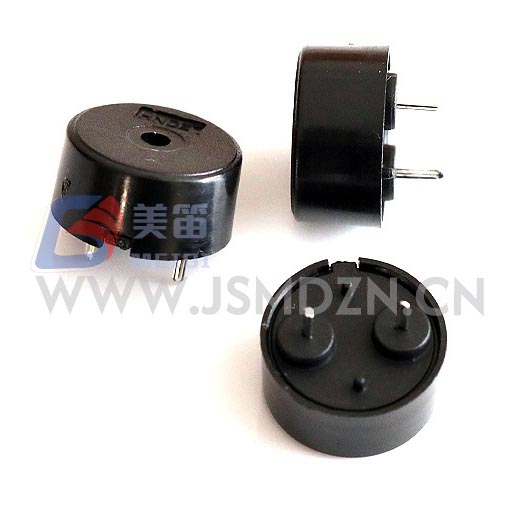

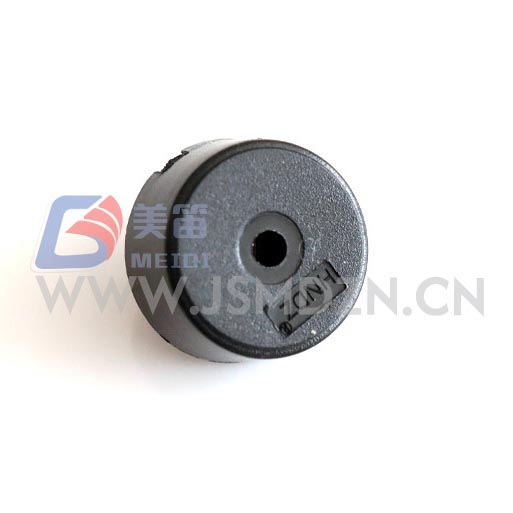

1404 Pietsosähköinen passiivisummeri Pogo Pinilla on kompakti reiän läpi kulkeva passiivinen summeri, joka perustuu ulkoisen AC-aseman signaalin tuottamiseksi. Halkaisija 13,8 mm ja a matala profiili, vain 4,0 mm, se sopii rajallisiin piirilevyasetteluihin. A 5Vp-p 4000 Hz:n neliöaalto tuottaa vähintään 80 dB:n äänenpainetason 10 cm, kun vedät enintään 10 mA. Käyttöpiiri voi vastaanottaa signaaleja 1 V - 30 V huipusta huippuun, mikä antaa suunnittelijoille joustavuutta käyttää logiikkatasoa ulostulot suoraan tai lisää jännitettä suuremman äänenvoimakkuuden saavuttamiseksi. Sen musta PBT-kotelo kestää manuaalisia juotoslämpötiloja ja toimii luotettavasti -20℃ -20 ℃ +70℃.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri (läpireikä) | — |
| Nimellisjännite | 5 Vp-p | Vertailutestin ehto |
| Käyttöjännite | 1 – 30 Vp-p | Ajosignaalin kantama |
| Äänilähtö 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz neliöaalto |
| Nykyinen kulutus | ≤ 10 mA | 5 Vp-p, 4000 Hz neliöaalto |
| Resonanssitaajuus | 4000 Hz | Erittelyssä ei ole ilmoitettu toleranssia |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |
| Mitat (Halkaisija × K) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Runko ilman tappeja |
| Paino | 0,67 ± 0,1 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Manuaalinen juottaminen ★ | 350 ± 10 ℃, 2–5 s | 2-3 sykliä suositellaan |
| Juotoksen lämmönkestävyys | 250 ± 5 ℃, 10 ± 0,5 s | Runko 2,0 mm juotteesta |
| Ei. | SPL (dB) | Virta (mA) | Kapasitanssi (nF) | Halkaisija (mm) | H (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Nämä näytetulokset osoittavat tyypillisen tuotannon jakautumisen. Taattu suorituskyvyn rajat on määritelty yllä olevissa teknisissä tiedoissa. Kapasitanssi arvot näkyvät testiraportin otsikossa eivätkä ole osa pääparametria pöytään. Ota yhteyttä MEIDIin eräkohtaisten testitietojen saamiseksi.
Koska tämä summeri on passiivinen komponentti, se vaatii ulkoisen AC-aaltomuodon toimintaa varten. Mikro-ohjain GPIO, joka on määritetty PWM-ulostuloksi 4000 Hz:llä on yleinen ratkaisu. Kun logiikkajännite on 3,3 V tai 5 V, äänilähtö on pienempi kuin nimellisarvo 80 dB; yksinkertainen transistoripuskuri voi nostaa taajuusmuuttajan taso haluttuun jännitteeseen ikkunassa 1–30 Vp-p. The summerin kapasitiivinen luonne, tyypillisesti noin 12nF, aiheuttaa lyhytaikaista virtaa piikit signaalisiirtymien aikana. Pienen sarjan vastus alueella 100–330Ω auttaa rajoittamaan huippuvirtoja ilman, että äänenvoimakkuus vähenee merkittävästi.
Tuotantokokoonpanoa varten suositellaan manuaalista juottamista 350 ℃ lämpötilassa 2–5 sekuntia liitosta kohti, enintään kolmella lämpösyklillä. Säilytä kotelo vähintään 2,0 mm:n etäisyydellä juottimesta muodonmuutosten estämiseksi.
1404 pietsosähköinen passiivinen summeri Pogo Pin -nastalla on valmistettu MEIDIn ISO9001 laatujärjestelmän mukaisesti. Jokainen tuotantoerä käy läpi joukon luotettavuustestejä, jotka on määritelty kohdassa tuotteen eritelmä. Nämä testit sisältävät:
Kosteusaltistus lämpötilassa 50 ℃ ja 90–95 % suhteellisessa kosteudessa 48 tunnin ajan, jonka jälkeen seuraa 2 tuntia huonelämpötilan palautuminen ennen mittausta.
Säilytys korkeissa lämpötiloissa +80 ℃ 48 tunnin ajan ja matalassa lämpötilassa -30 ℃:ssa 48 tuntia, kullakin 2 tunnin palautumisjaksolla.
Lämpötilavaihtelu välillä -30 ℃ - +80 ℃ 30 minuutin viipyillä, toistuvasti viiden syklin ajan, sitten palautui 2 tunnin ajan.
Pudotuskoe 75 cm:ltä kovapuulevylle (kolme tippaa) ja tärinä testaa pyyhkäisyä 10 Hz:stä 55 Hz:iin 1,0 mm:n amplitudilla yhteensä 0,5 tunnin ajan.
Juotoksen lämmönkestävyystesti johtojen ollessa upotettuina sulaan juotteeseen klo 250 ℃ 10 sekunnin ajan säilyttäen 2,0 mm:n etäisyyden kotelosta.
Jokaisen testin jälkeen kaikkien sähköisten ja mittaparametrien on täytettävä alkuperäinen spesifikaatio. Ota yhteyttä MEIDiin saadaksesi yksityiskohtaiset testiraportit tietyt tuotantoerät.
HNR-1404 PA7.5:n passiivinen rakenne sopii hyvin laitteisiin, jotka tuottaa jo PWM- tai neliöaaltosignaalin. Paristokäyttöiset instrumentit hyötyvät alhaisesta käyttövirrasta ja lepotilassa olevan oskillaattorin puuttumisesta kuorma. Teollisuuspaneelit, jotka toimivat 12 V tai 24 V DC kiskoilla, voivat toimia suoraan summeri sen laajan jännitetoleranssin sisällä. Kulutuselektroniikka, kuten älykodin anturit tai kädessä pidettävät testaajat arvostavat myös pientä jalanjälkeä ja läpivientireikäkiinnitys. Kaikille sovelluksille, jotka saattavat vaatia erityistä turvallisuus- tai viranomaistodistukset, varmista ennen MEIDI:ltä suunnittelun viimeistely.
Millaisen ohjaussignaalin tämä summeri tarvitsee?
Se vaatii AC-signaalin, tyypillisesti neliöaallon tai PWM-signaalin noin 4000 Hz. Tasainen tasajännite ei tuota ääntä ja voi vahingoittaa laitetta pietsosähköinen elementti.
Voinko ajaa sitä suoraan mikro-ohjaimen nastasta?
Kyllä, jos nastan lähtöjännite on 1–30 Vp-p alueella. 3,3V jännitteellä tai 5 V:n logiikkatasolla, äänilähtö on alle 80 dB:n. A Transistoripuskuria voidaan lisätä lisäämään taajuusmuuttajan jännitettä ja äänenvoimakkuutta.
Mitä juotosmenetelmää suositellaan?
Manuaalinen juottaminen raudalla, joka on asetettu 350 ℃:seen, on vakiomenetelmä. Jokainen Saumaa tulee lämmittää 2–5 sekuntia, ja työjaksoja on enintään kolme hyväksyttävää. Vältä antamasta kotelon koskettaa suoraan juotetta.
Täydelliset tietolomakkeet, taajuusvastekaaviot tai eräkohtainen testi raportit, ota yhteyttä MEIDiin ja kerro projektisi vaatimuksista. Tekniikka tuki vastaa yleensä yhden arkipäivän kuluessa.
