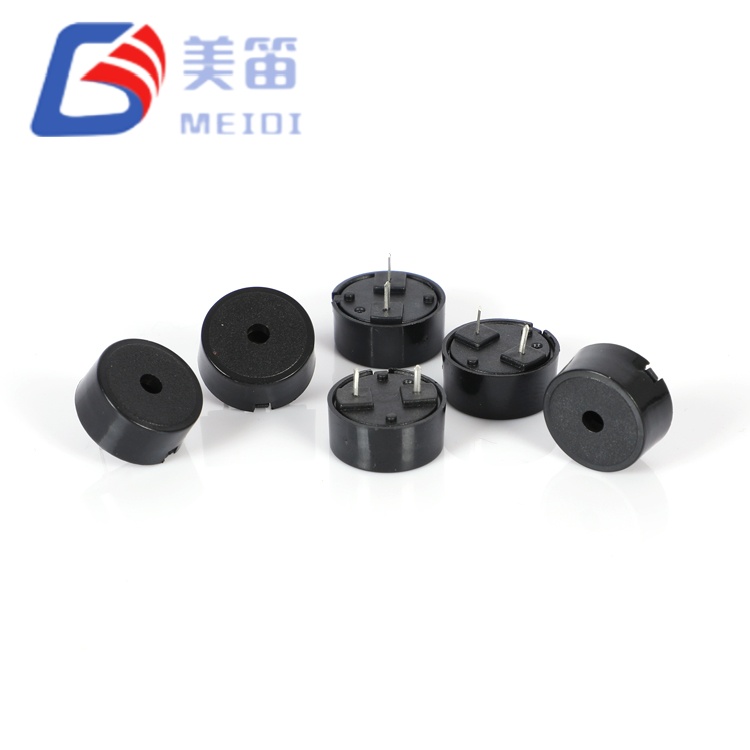

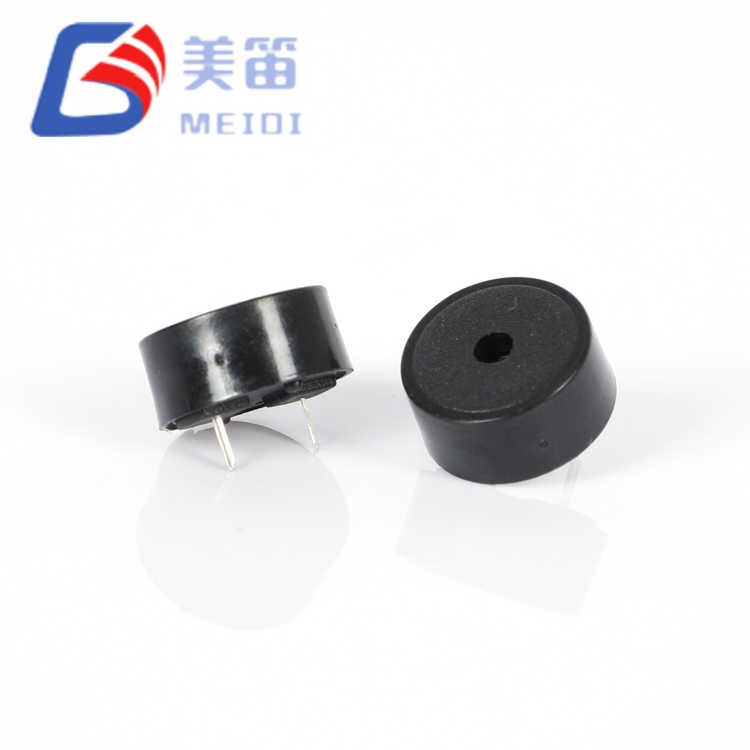

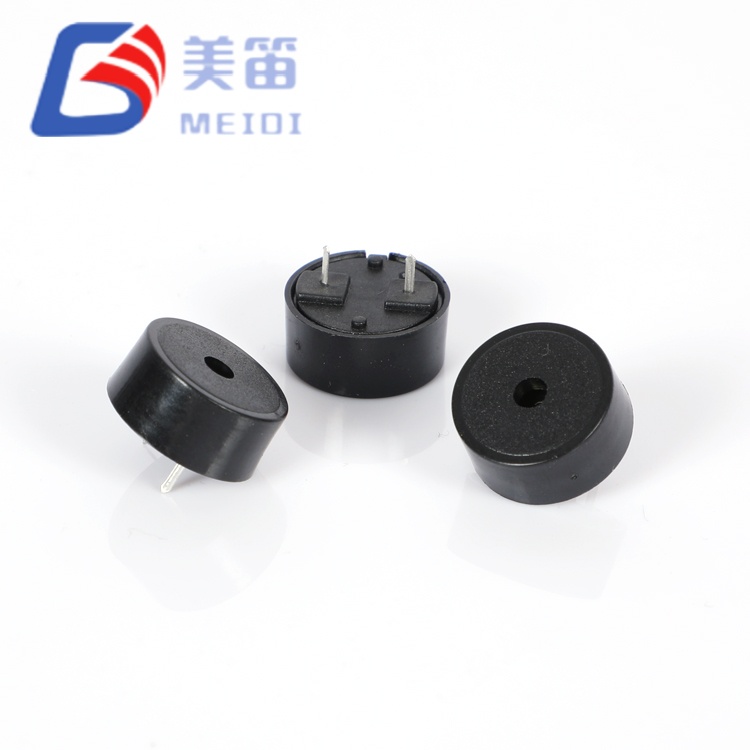

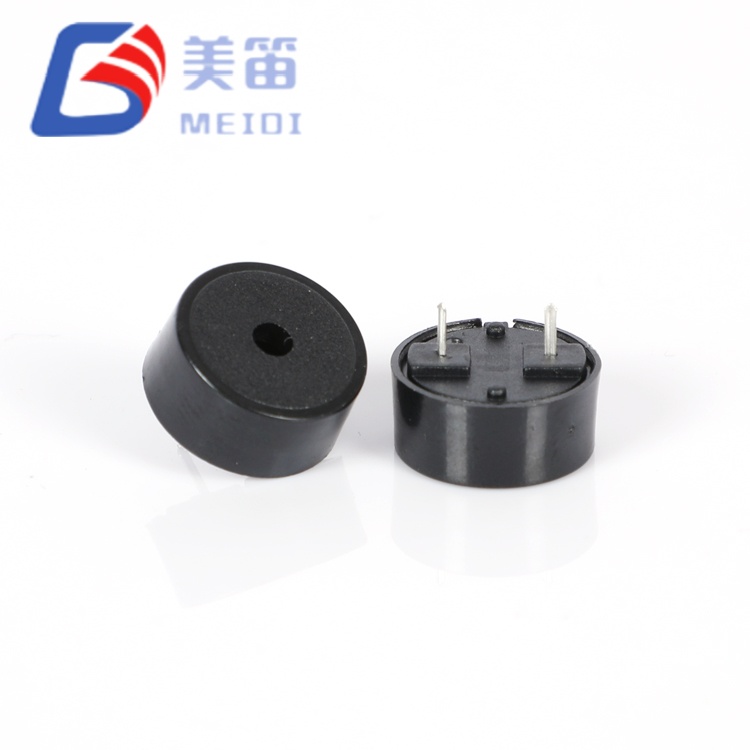

1407 Pietsosähköinen passiivinen summeri Pogo Pin -nastalla

1407 Pietsosähköinen passiivinen summeri Pogo Pinilla on reiän läpi kulkeva pietsosähköinen passiivinen summeri, joka on tarkoituksella keskikokoisessa asemassa pienikokoisten 12,5 mm:n laitteiden ja suurten 22 mm:n mallien välissä. Halkaisijaltaan 14 mm:n kalvolla ja 6,7 ​​mm:n korkeudella se tuottaa mitatun akustisen tehon 89–94 dB taajuudella 4 000 Hz ja 5 Vp-p – suorituskykyä parempi kuin pienemmät vaihtoehdot säilyttäen samalla huomattavasti vähemmän vaativan jalanjäljen kuin ylisuuret ratkaisut.

Tämä komponentti on valmistettu MEIDIn ISO-9001-sertifioidussa laitoksessa Jiangsun maakunnassa, ja se hyötyy vuosikymmenen ylittävästä kokemuksestamme pietsosähköisten muuntimien suunnittelusta. 14 mm:n keraaminen elementti tarjoaa 25 % suuremman kalvoalueen kuin 12,5 mm:n vaihtoehdot, mikä parantaa akustisen säteilyn tehokkuutta ilman 22 mm:n vaihtoehtoja. 1–30 V:n erittäin laaja käyttöalue yhdistää useita jännitekohtaisia ​​SKU-yksiköitä, kun taas mitattu virrankulutus vain 0,63–0,78 mA 5 Vp-p:llä varmistaa minimaalisen vaikutuksen akun käyttöikään kannettavissa ja kannettavissa sovelluksissa.

Ydintekniikan edut

14 mm keskimuodon halkaisija – 25 % enemmän kalvoalaa kuin 12,5 mm:n vaihtoehdot; tuottaa korkeamman äänenvoimakkuuden ilman 22 mm:n jalanjäljen rangaistusta

Mitattu 89–94 dB akustinen teho – taajuudella 5 Vp-p, 4000 Hz, 10 cm; tarjoaa suunnittelumarginaalin yli ≥85 dB:n määrityksen

4000 Hz:n terävä sävyinen luonne – sijoitettu ihmisen kuulopisteeseen, jossa on vahva havaittavuus toimisto- ja lääketieteellisissä ympäristöissä

1–30 V erittäin laaja valikoima – yksi SKU eliminoi jännitekohtaiset tuoteluettelot 3,3 V, 5 V, 12 V ja 24 V järjestelmissä

0,63–0,78 mA alimilliampeerin syöttö – 5 Vp-p:llä; virta-asteikot jännitteellä ja käyttösuhteella ennustettavaa akkubudjetointia varten

6,7 mm ohut profiili 0,85 g – tasapainotettu muotokerroin kädessä pidettäville lääkinnällisille laitteille, kannettaville instrumenteille ja keskikokoisille IoT-solmuille

Sovellusympäristöt

Kädessä pidettävät lääketieteelliset laitteet – digitaaliset lämpömittarin kuumehälytykset, pulssioksimetrin rajaäänet ja kannettavat EKG:n valmistumisäänet, joissa 14 mm:n halkaisija sopii ergonomisiin koteloihin

Keskikokoiset IoT-anturien yhdyskäytävät – ympäristön kynnysvaroitukset, yhteyden tilan piippaukset ja peukalointihälytykset laitteissa, jotka ovat suurempia kuin nappisolusolmut mutta pienemmät kuin teollisuusohjaimet

Kaupallisten laitteiden ohjauspaneelit – uunin ajastinsignaalit, astianpesukoneen loppuäänet ja jääkaapin vikailmoitukset tavallisissa 15–18 mm:n etupaneelin aukoissa

Autojen sisustusmoduulit – turvavyömuistuttimet, oven avaamiskellot ja diagnostiikkatyökalujen palaute 12 V:n lisävarusteväylissä

Teolliset 24 V ohjausjärjestelmät – PLC-vikailmaisimet, HMI-painikkeen vahvistusäänet ja prosessirajoituksen äänivaroitukset

Kannettavat testi- ja mittauslaitteet – yleismittarin jatkuvuusäänet, oskilloskoopin liipaisuhälytykset ja virtalähteen rajavaroitukset keskikokoisissa pöytälaitteissa

Valmistuksen laadun ja prosessin valvonta

MEIDI valmistaa HNR-1407PA75:tä erityisillä pietsosähköisillä kokoonpanolinjoilla, joissa on automaattinen keraaminen puristus, elektrodipoltto ja kotelon kapselointi. Jiangsun tuotantokantamme toimii ISO 9001:2015 -laatuhallinnan alaisuudessa ja tilastollisen prosessin valvonnan kaikissa vaiheissa – raaka-aineiden tarkastuksesta lopulliseen akustiseen todentamiseen.

Jokainen tuotantoerä käy läpi kattavan pätevyyden:

Resonanssitaajuuden tarkastus – 4000Hz ±12,5 % tilastollinen näytteenotto; tyypillinen mittausalue 3900-4080Hz

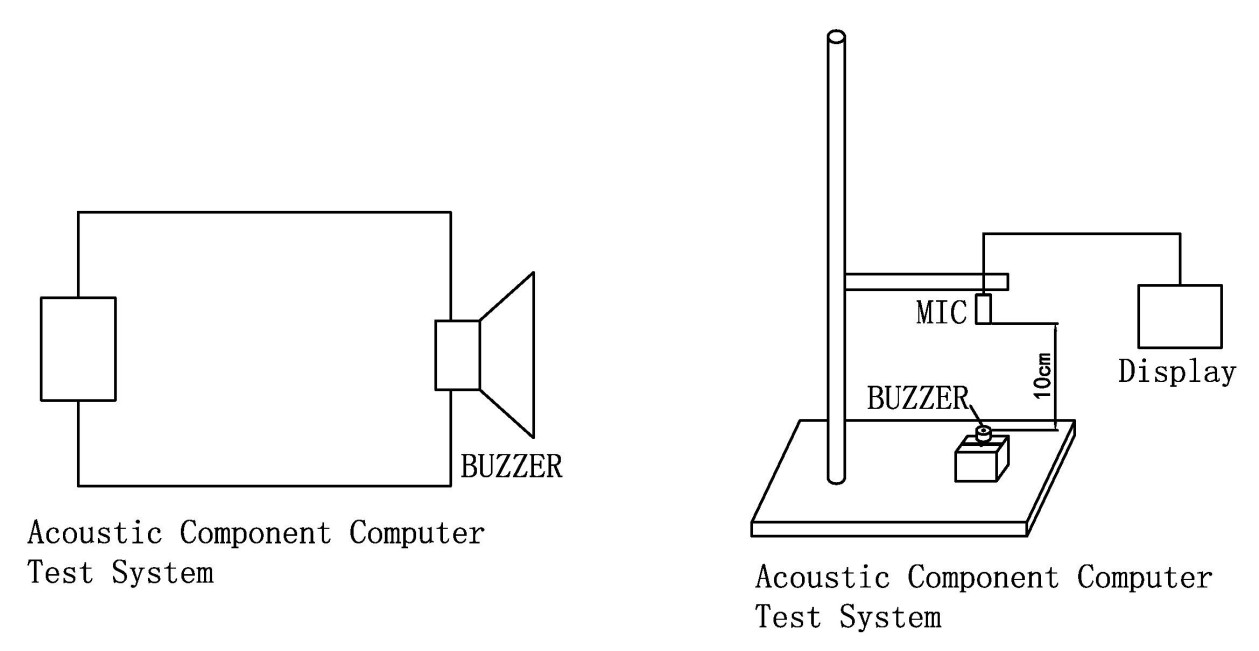

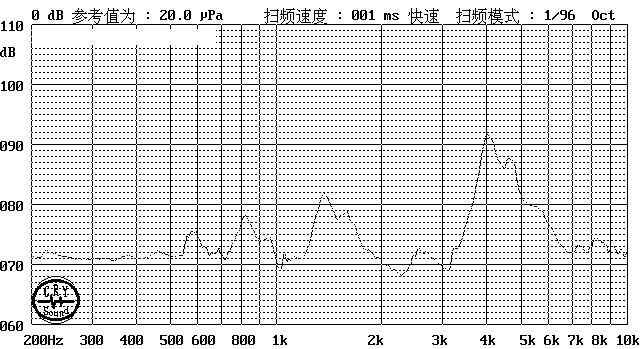

SPL-erän tarkistus – ≥85 dB vähintään taajuudella 5Vp-p, 4000Hz, 10cm; mittausalue 89–94 dB

Virrankulutuksen validointi – ≤10mA maksimi; mitattu 0,63–0,78 mA vahvistaa alimilliampeerin tehokkuuden

Kapasitanssin suojaus – 12nF ±40 % taajuudella 1 kHz käyttöpiirin sovitusta varten; mitattu 11,7–14,2 nF

Varastointi korkeissa lämpötiloissa – 48 tuntia +80±2℃; parametrien palautus 2 tunnin ympäristön stabiloinnin jälkeen

Varastointi matalassa lämpötilassa – 48 tuntia -30±2 ℃; vahvistettu aktivointi vähintään 1 V jännitteellä

Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen

Mekaanisen jännityksen validointi – sinimuotoinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, kumulatiivinen 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)

Kosteudenkestävyys – 48 tuntia 50±5 ℃ / 90–95 % RH, jota seuraa 2 tunnin palautuminen ja sähköinen karakterisointi

Juotoksen lämmönkestävyys – 250 ± 5 ℃ 10 ± 0,5 sekuntia, rungon ja juotteen välinen välys 2,0 mm

Kaikki komponentit ovat RoHS-, REACH- ja UL94 V-0 -yhteensopivia. Eräkoodimerkinnät jokaisessa yksikössä mahdollistavat 10 vuoden jäljitettävyyden valmistuspäivään, testitietoihin ja raaka-ainetodistuksiin.

Suunnittelun usein kysytyt kysymykset – Käytännön ohjeita järjestelmäsuunnittelijoille

Kysymys 1: Miten 14 mm HNR-1407PA75 verrataan 12,5 mm:n ja 22 mm:n vaihtoehtoihin samassa sovelluksessa?

14 mm:n halkaisija tarjoaa mitattuna 89–94 dB taajuudella 5 Vp-p, 4 000 Hz, 10 cm – mikä on merkittävä parannus tyypillisiin 12,5 mm:n laitteisiin (tyypillisesti 83–86 dB) samalla, kun jalanjälki on huomattavasti pienempi kuin 22 mm:n vaihtoehdot (tyypillisesti 95–100 dB). 14 mm:n muoto on optimaalinen, kun 12 mm:n lähtö on marginaalinen, mutta 22 mm on mekaanisesti tai esteettisesti sopimaton. Jos haluat vertailla vaihtoehtoisia muototekijöitä, ota yhteyttä MEIDIin saadaksesi yksityiskohtaiset ristiviittaustiedot.

Kysymys 2: Voiko tätä summeria ohjata suoraan 3,3 V:n mikrokontrollerista GPIO?

Kyllä, useimmissa tapauksissa. 3,3 Vp-p:n ja 4 000 Hz:n taajuudella 12 nF:n kapasitiivinen kuorma kuluttaa noin 0,16 mA RMS:n, mikä on selvästi MCU:n GPIO-nastojen 8–20 mA:n syöttökyvyn sisällä. Useisiin 3,3 V:n sovelluksiin ei tarvita ulkoista transistoria tai ohjainpiiriä. SPL 3,3 V:lla on kuitenkin pienempi kuin 89–94 dB mitattuna 5 Vp-p:llä; tyypillinen lähtö 3,3 V jännitteellä on noin 76–80 dB. Jos haluat maksimaalisen tehon 3,3 V:n järjestelmistä, harkitse latauspumpun jännitteen kaksinkertaistamista tai erillistä pietsosajuria, jossa on integroitu tehostin.

Q3: Mikä on 0,63–0,78 mA:n virrankulutuksen käytännön vaikutus akun käyttöikään?

Akun käyttöikä lasketaan jakamalla kennon kapasiteetti (mAh) käyttövirralla (mA) jatkuvan äänen keston aikana. Tyypillisessä CR2032-nappikennossa (220 mAh) jatkuva ääni 5 Vp-p:llä kestäisi teoriassa noin 280–350 tuntia. Jaksottaisissa käyttöjaksoissa (esim. 1 sekunti päällä, 4 sekuntia pois päältä) kerro käyttösuhdesuhteella (20 % käyttö pidentää käyttöikää noin 1400–1750 tuntiin). Todellinen akun käyttöikä riippuu kennojen ominaisuuksista, käyttöjännitteestä, lämpötilasta ja iästä – pidä näitä lukuja ensikertalaisina arvioina.

Q4: Miten 4000±500 Hz:n toleranssi vaikuttaa usean yksikön asennuksiin?

±12,5 %:n taajuustoleranssi on tyypillinen tämän kokoluokan pietsosähköisille summereille. Usean yksikön asennuksissa, joissa sävyn tasaisuus on kriittinen (esim. vaiheistetut ryhmät tai rinnakkaiset hälytykset), taajuuden vaihtelu voi aiheuttaa yksiköiden välistä lyömistä. MEIDI tarjoaa tällaisille sovelluksille tiukennettuja toleranssivaihtoehtoja (±5% tai ±3%) volyymitilauksille. Ota yhteyttä suunnittelutiimiimme keskustellaksesi taajuuden luokittelusta ja räätälöidyistä virityksistä usean yksikön tarpeisiisi.

Kysymys 5: Onko halkaisijaltaan 14 mm yhteensopiva tavallisten etupaneelin aukkojen kanssa?

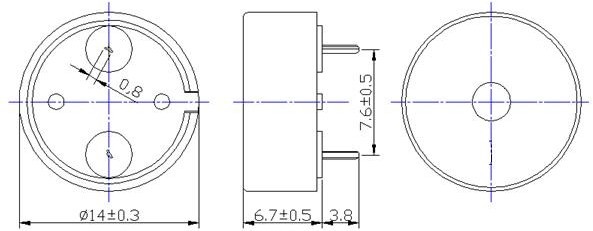

14 mm:n rungon halkaisija vaatii vähintään 14,5 mm:n paneelileikkauksen ja 0,25 mm:n välyksen sivua kohti. Tämä sopii useisiin tavallisiin 15 mm:n laitteiden ja instrumenttien kehykseen ilman muutoksia. Jälkiasennettavissa sovelluksissa, joissa korvataan 12 mm:n summerit, 14 mm:n halkaisija saattaa edellyttää aukon suurentamista 1,0–1,5 mm. MEIDI tarjoaa mittapiirroksia ja paneelien katkaisumalleja pyynnöstä. Sovelluksiin, jotka vaativat 12 mm:n mekaanista yhteensopivuutta ilman muutoksia, tarjoamme HNR-1255-sarjan (halkaisija 12,5 mm) vaihtoehtona.

Q6: Mikä on suositeltu käyttöaaltomuoto suurimmalle akustiselle teholle?

Neliöaalto 4000 Hz:llä 50 %:n käyttösuhteella tuottaa korkeimman SPL:n nopeiden jännitemuutosten ansiosta, jotka maksimoivat pietsosähköisten elementtien siirtymän. Siniaallot tuottavat puhtaamman äänen, mutta tyypillisesti vähentävät SPL:tä 3–5 dB samalla huippujännitteellä. Maksimaalisen tehon saamiseksi käytä neliöaaltoa niin alhaisilla nousu- ja laskuajoilla kuin kuljettajasi sallii. 100–330 Ω:n sarjavastusta suositellaan soittojen vaimentamiseksi ja EMI:n vähentämiseksi, mutta tämä voi hieman vähentää SPL:tä – yli 330 Ω:n arvot vaimentavat lähtöä huomattavasti.
