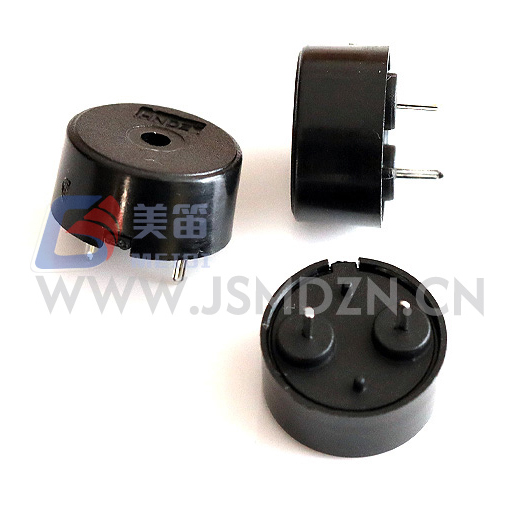

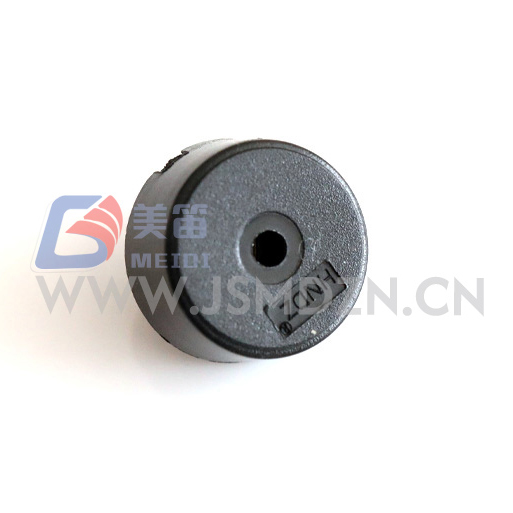

HNR-1207 PA6.5 pietsosähköinen passiivinen summeri jousikuormitetuilla Pogo-nastoilla on reiän läpi kulkeva pietsosähköinen passiivinen summeri, joka on suunniteltu akkukäyttöisiin ja energiankeruujärjestelmiin, joissa jokainen mikroampeeri vaikuttaa käyttöaikaan. Tämä komponentti kuluttaa mitatun 0,45–0,54 mA:n 5 Vp-p:llä (4 000 Hz) ja tuottaa ≥80 dB SPL:n alle kymmenesosan tyypillisten sähkömagneettisten aktiivisten summerien virrasta, mikä pidentää merkittävästi kannettavien lääketieteellisten laitteiden, puettavien näyttöjen ja langattomien anturisolmujen akun käyttöikää.
MEIDI:n Jiangsun tehtaalla valmistetussa HNR-1207 PA6.5:ssä on 12,5 mm:n pietsosähköinen keraaminen kalvo 7,0 mm korkeassa kotelossa, joka painaa vain 0,66 g. Sen kapasitiivinen kuorma (10nF nimellinen) mahdollistaa suoran käytön useimmista mikro-ohjaimen GPIO-nastoista ilman ulkoisia transistoreita, kun taas 1–30 V:n toiminta-alue yhdistää useita jännitekohtaisia SKU:ita yhdeksi komponentiksi 3,3 V, 5 V, 12 V ja 24 V järjestelmille. Musta PBT-kotelo kestää aaltojuottamisen 260 °C:ssa ja manuaalista uudelleenkäsittelyä 350 °C:ssa, mikä tukee sekä automaattista kokoonpanoa että kenttäkorjausta.
HNR-1207 PA6.5 on passiivinen pietsosähköinen summeri, joka vaatii ulkoista AC-viritystä – tyypillisesti 4000 Hz:n neliöaaltoa mikro-ohjaimen PWM-nastasta, ajastinlähdöstä tai erillisestä ohjainpiiristä. Toisin kuin sähkömagneettiset summerit, jotka käyttävät virtaa kuluttavaa käämiä, tämä laite käyttää pietsosähköistä keraamista elementtiä, joka taipuu jännitteen alaisena ja tuottaa ensisijaisesti kapasitiivisen kuorman. Tämä perustavanlaatuinen ero johtaa virrankulutukseen, joka on suuruusluokkaa pienempi: mitattuna 0,45–0,54 mA jännitteellä 5 Vp-p, kun taas sähkömagneettisten aktiivisten vaihtoehtojen 20–30 mA.
Erittäin leveä 1–30 V:n toiminta-alue on poikkeuksellisen laaja pietsopassiiviselle summerille. 3,3 V:lla laite tuottaa äänilähtöä, joka sopii läheisyysvaroituksiin ja tilaääneihin. 5 V:lla se täyttää ≥80 dB:n vaatimukset. 12 V:lla tai 24 V:lla SPL kasvaa entisestään virran pysyessä alhaisena – kapasitiivinen luonne tarkoittaa virrankulutusasteikkoja kytkentätaajuudella jännitteen amplitudin sijaan. Tämä jännitteen joustavuus mahdollistaa hankintojen yhdistämisen: yksi osanumero palvelee 3,3 V:n IoT-solmuja, 5 V:n kuluttajalaitteita, 12 V:n automoduuleja ja 24 V:n teollisuusohjaimia ilman jännitteensäätöpiiriä.
4 000 ± 500 Hz:n resonanssitaajuus sijaitsee ihmisen kuuloherkkyyshuipun (2–4 kHz) yläreunassa ja tuottaa terävän, huomiota vaativan sävyn, joka leikkaa ympäristön melun läpi minimaalisella teholla. Polarisoiduilla tapeilla varustettu läpivientireikäkiinnitys varmistaa oikean napaisuuden ja mekaanisen pysyvyyden tärinäalttiissa ympäristöissä. 0,66 gramman massa minimoi piirilevykokoonpanojen inertiakuormituksen, mikä on tärkeä näkökohta puettavissa ja kannettavissa laitteissa, joissa massabudjetit ovat tiukat.
Submilliampeerin virrankulutus – mitattu 0,45–0,54 mA nimellisolosuhteissa; huomattavasti pienempi kulutus kuin sähkömagneettiset vaihtoehdot
1–30 V erittäin laaja käyttöalue – yksi SKU palvelee 3,3 V, 5 V, 12 V ja 24 V järjestelmiä ilman jännitteen muuntamista
10nF kapasitiivinen kuorma – suora MCU GPIO -asema useimmissa sovelluksissa; ulkoista transistoria tai ohjainpiiriä ei tarvita
4000 Hz:n terävä äänilähtö – ihmisen kuulo-sweet-spot-taajuus pienellä harmonisella vääristymällä pietsosähköisestä toiminnasta
0,66 g ultrakevyt massa – minimaalinen inertiakuormitus puetettaville, kädessä pidettäville ja tärinäherkille piirilevykokoonpanoille

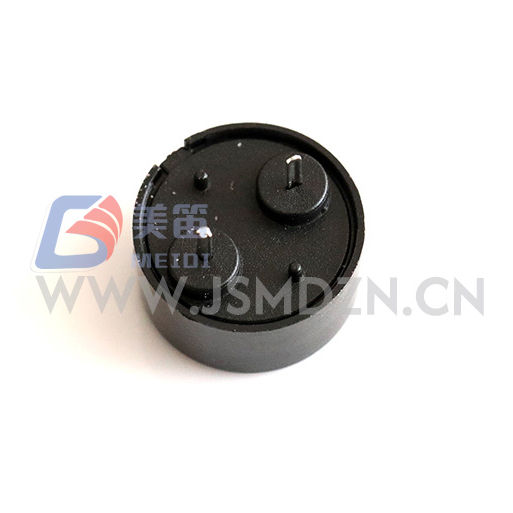

Polarisoitu läpireikäkiinnitys – mekaaninen kiinnitys ja napaisuuden suojaus teollisuus- ja autoasennuksissa
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri | — |
| Nimellisjännite | 5 V (Vp-p) | Neliöaalto, 4000 Hz |
| Käyttöjännite | 1–30 V (Vp-p) | Jatkuva |

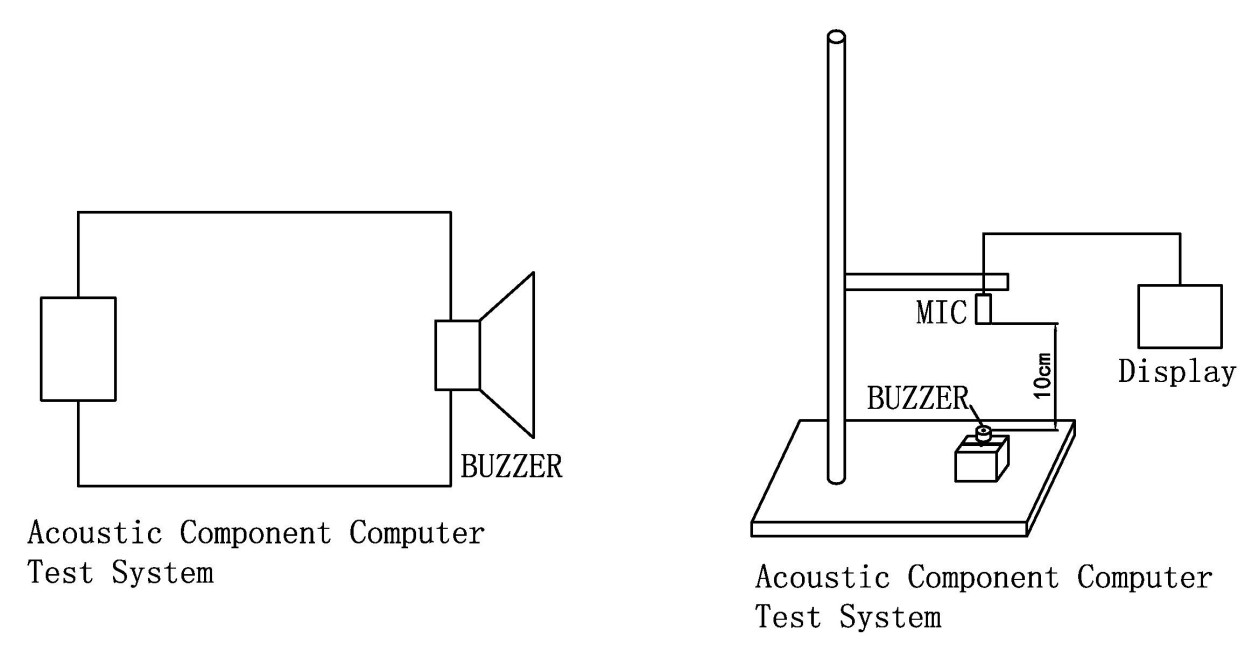

| Äänilähtö | ≥ 80 dB | 5 Vp-p, 4000 Hz, 10 cm |

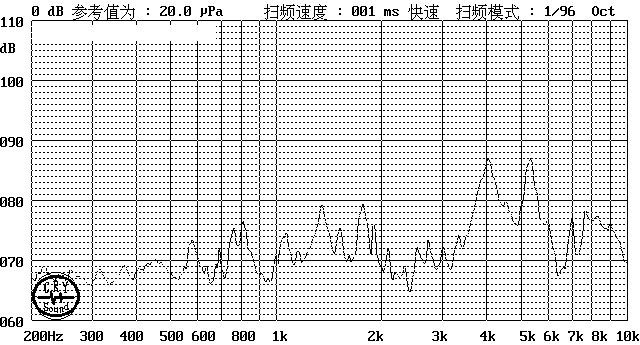

| Resonanssitaajuus | 4000 ± 500 Hz | Nimellisjännitteellä |
| Nykyinen kulutus | ≤ 10 mA | 5 Vp-p, 4000 Hz; mitattu 0,45-0,54 mA |
| Kapasitanssi | 10 ± 40 % nF | 1 kHz, 25 ℃ |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

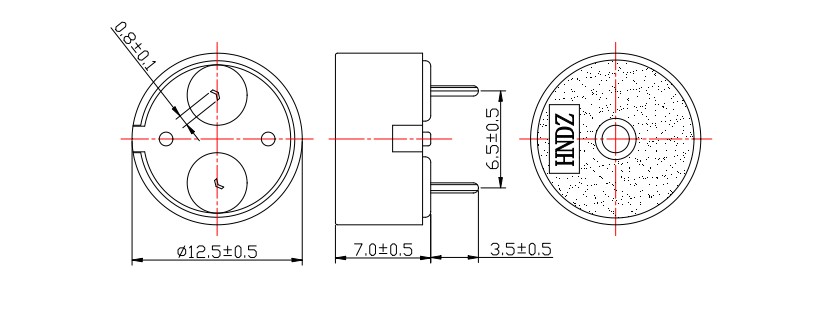

| Mitat (Halkaisija × K) | 12,5 × 7,0 mm | Vain runko |
| Paino | 0,66 ± 0,2 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | UL94 V-0 |
| Asennustyyppi | Läpireikä | Polarisoidut nastat |
| Juotoslämpötila (aalto) | 260 ± 5 ℃ | 4-6 s, suositus |
| Juotoslämpötila (manuaalinen) | 350 ± 10 ℃ | 2-5 s, suositus |
Puettavat terveysmonitorit – lääkitysmuistutukset, putoamisen havaitsemisvaroitukset ja glukoosikynnyshälyttimet, joissa akun kesto on ensisijainen suunnittelurajoitus
Kannettavat lääketieteelliset laitteet – pulssioksimetrin rajaäänet, sumuttimen syklin päättymisäänet ja digitaalisen lämpömittarin kuumehälytykset paristokäyttöisissä instrumenteissa
IoT-anturisolmut – ympäristön kynnysvaroitukset, yhteyden tilan piippaukset ja peukaloinnin havaitsemisvaroitukset aurinkoenergialla tai nappikennillä toimivissa langattomissa antureissa
Älykkäät mittausjärjestelmät – käyttörajoitusilmoitukset, tietoliikennehäiriövaroitukset ja peukalointihälytykset akkukäyttöisissä sähkömittareissa
Autojen 12 V/24 V sisätilat – turvavyömuistuttimet, sytytysavaimen soittoäänet ja vianmääritystyökalujen palaute ilman jännitesäätimen yläpuolella
Teolliset 24 V:n ohjauspaneelit – vikailmoitus, syklin päättymisäänet ja rajakytkinvaroitukset PLC- ja relelogiikkajärjestelmissä
| Suunnitteluhaaste | HNR-1207 PA6.5 Ratkaisu |
| Akun käyttöaika on ensisijainen rajoitus | 0,45–0,54 mA:n syöttö pidentää nappipariston käyttöikää merkittävästi verrattuna sähkömagneettisiin vaihtoehtoihin |
| Monijännitetuoteperhe | Yksittäinen 1–30 V SKU korvaa 3,3 V:n, 5 V:n, 12 V:n ja 24 V:n erityiset summerit; vähentää BOM-rivejä ja varastoa |
| Ei ylimääräisiä MCU-nastoja omistetulle ohjaimelle | 10 nF:n latausasemat suoraan GPIO:sta; ei tarvita transistoria, vastusta tai induktoria |
| Käytettävä painobudjetti <1g | 0,66 g:n massa täyttää tiukat puettavat rajoitukset ilman akustisia kompromisseja |
| EMC-herkkä lääketieteellinen/RF-ympäristö | Pietsosähköinen käyttö ei tuota magneettikenttää; nolla EKG/EEG-häiriöiden riskiä |
Pietsosähköinen passiivinen summeri jousikuormitetuilla Pogo-nastoilla on selkeä tehokkuustaso MEIDIn akustisessa valikoimassa. Kun sähkömagneettiset summerit asettavat etusijalle plug-and-play -yksinkertaisuuden, tämä 1–30 V:n pietsosummeri vaihtaa integroidun oskillaattorin suuruusluokan virran vähennyksiin ja jännitteen joustavuuteen. Akkukäyttöisissä, monijännite- tai massarajoitetuissa malleissa tehokkuuden lisäys oikeuttaa ulkoisen aseman vaatimuksen.
MEIDI valmistaa HNR-1207 PA6.5:tä erityisillä pietsosähköisillä kokoonpanolinjoilla, joissa on automaattinen keraaminen sidos, elektrodipääte ja taajuuden viritysasemia. Jiangsun tuotantopohjamme noudattaa ISO 9001 -laadunhallintaprotokollia ja tilastollista prosessinhallintaa jokaisessa tuotantovaiheessa.

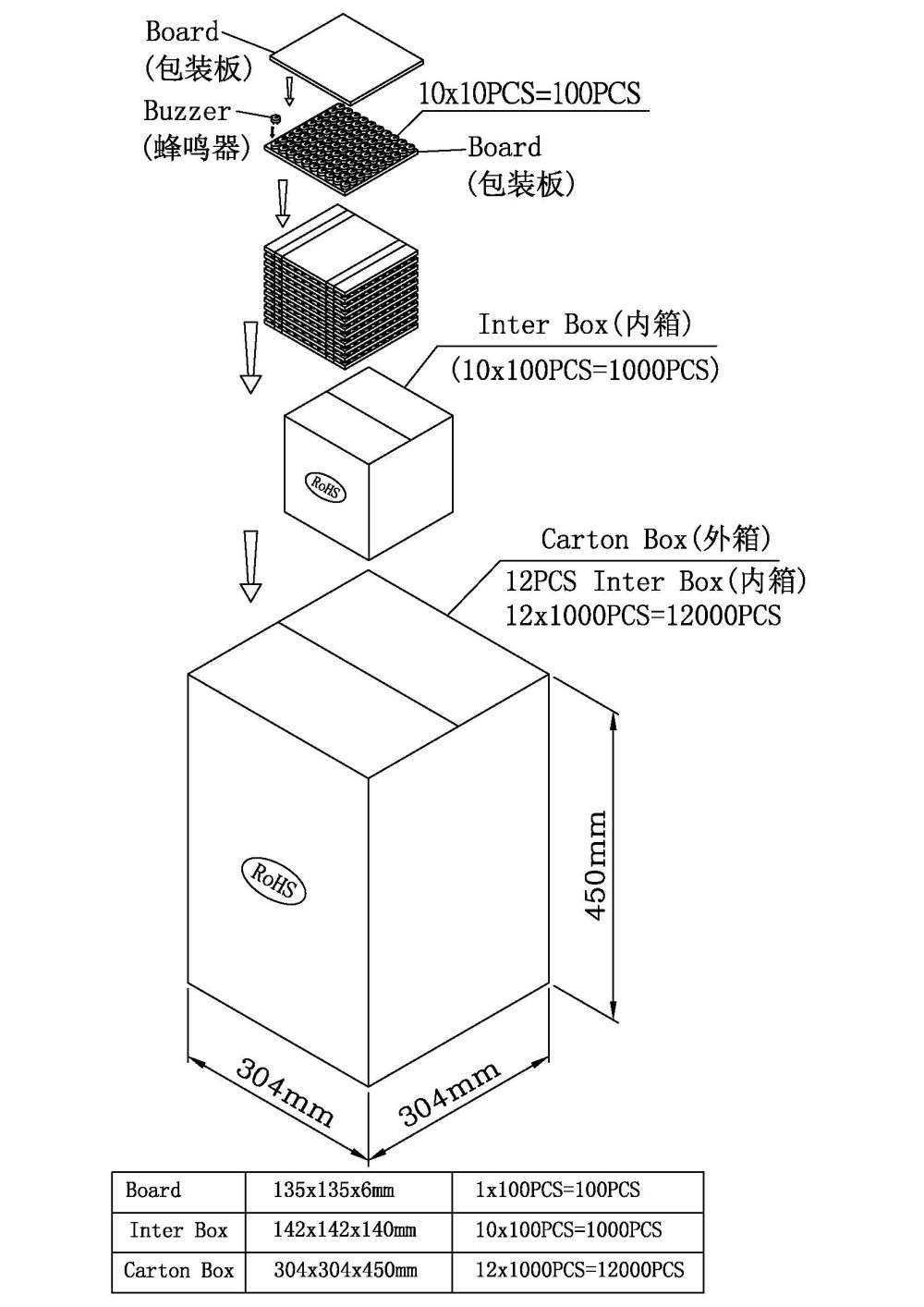

Jokainen tuotantoerä läpikäy kattavan tarkastuksen:
Kapasitanssin 100 % testi – 10nF ±40 % varmistus 1 kHz:llä käyttöpiirin sovitusta varten; mittausalue 11,2–12,5 nF tuotantonäytteissä
Resonanssitaajuuden näytteenotto – 4000Hz ±12,5 % tilastollinen varmistus; tyypillinen mittausalue 3900-4080Hz
SPL-erän tarkistus – vähintään ≥80dB taajuudella 5Vp-p, 4000Hz; mittausalue 83–86 dB
Virrankulutuksen validointi – ≤10mA maksimi; mitattu 0,45–0,54 mA vahvistaa alimilliampeerin suorituskyvyn
Varastointi korkeassa lämpötilassa – 48 tuntia +80±2 ℃ (varastointitesti, ei toimi); parametrien palautus 2 tunnin ympäristön stabiloinnin jälkeen
Varastointi matalassa lämpötilassa – 48 tuntia -30±2 ℃; vahvistettu aktivointi vähintään 1 V jännitteellä
Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen
Mekaanisen jännityksen validointi – sinimuotoinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, kumulatiivinen 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)
Kosteudenkestävyys – 48 tuntia 50±5 ℃ / 90–95 % RH, jota seuraa 2 tunnin palautuminen ja sähköinen karakterisointi
Juotoksen lämmönkestävyys – 250 ± 5 ℃ 10 ± 0,5 sekuntia, rungon ja juotteen välinen välys 2,0 mm
Saatavilla olevat sertifikaatit: RoHS, REACH ja UL94 V-0 PBT-kotelolle. Eräkoodimerkinnät jokaisessa yksikössä mahdollistavat 10 vuoden jäljitettävyyden valmistuspäivään, testiasiakirjoihin ja raaka-aineeriin.
Kysymys 1: Voidaanko HNR-1207 PA6.5 ohjata suoraan 3,3 V:n mikro-ohjaimen GPIO-nastasta?
Kyllä, useimmissa tapauksissa. 10 nF:n kapasitiivinen kuorma kuluttaa arviolta 0,13 mA RMS taajuudella 3,3 Vp-p ja 4 000 Hz – selvästi MCU:n GPIO-nastojen 8–20 mA:n kapasiteetin sisällä. Ulkoista transistoria tai ohjainpiiriä ei tarvita. Maksimaalisen SPL:n saavuttamiseksi aja 5 Vp-p:llä, jos MCU tukee 5 V:n nastoja tai toimii 5 V:n kiskosta. Kun jännite on 3,3 V, ulostulo kuuluu läheisyys- ja tilahälytyksiin, vaikka se on alle 80 dB:n kynnysarvon, joka on vahvistettu 5 Vp-p:llä.
Q2: Miten virrankulutus skaalautuu jännitteen ja taajuuden kanssa?
Pietsosähköisen summerin virrankulutus on ensisijaisesti kapasitiivinen: I ≈ 2πfCV. Vakiotaajuudella virta skaalautuu lineaarisesti jännitteen kanssa. 10 Vp-p:llä teoreettinen virta on noin 1,0 mA; 24 Vp-p, noin 2,4 mA – silti merkityksetön verrattuna sähkömagneettisiin vaihtoehtoihin. Taajuuden kaksinkertaistaminen (esim. 8000 Hz) kaksinkertaistaa virran vakiojännitteellä. Oletetaan akun budjetointia varten pahimmillaan 10 nF:n kapasitanssi ja tavoitejännite.
Kysymys 3: Mikä on käytännön ero tällä passiivisella pietsosummerilla ja sähkömagneettisella aktiivisella summerilla akkukäyttöisessä rakenteessa?
HNR-1207 PA6.5 kuluttaa 0,45–0,54 mA vs. 20–30 mA tyypillisille 3 V:n sähkömagneettisille aktiivisille summereille – 40–60-kertainen vähennys. CR2032-nappikennon (220 mAh) kohdalla tämä tarkoittaa merkittävästi pidennettyä käyttöaikaa ajoittaisessa käytössä. Kompromissi on ulkoinen ohjauspiiri: pietsosummeri vaatii 4000 Hz:n neliöaallon PWM-nastasta tai oskillaattorista, kun taas aktiivinen summeri tarvitsee vain tasajännitettä. Suunnitelmissa, joissa on käytettävissä PWM-resursseja, tehokkuuden lisäys on huomattava.
Kysymys 4: Voinko muuttaa moniäänisten tai äänenvoimakkuusmoduloitujen hälytysten asemataajuutta?
Kyllä, rajoissa. Suurin SPL esiintyy 4000 Hz:n resonanssitaajuudella. Ajaminen 3 500 Hz:n tai 4 500 Hz:n taajuudella vähentää tehoa noin 6–10 dB. Moniäänisekvensseissä taajuusmodulaatio ±500 Hz:n sisällä resonanssista tuottaa havaittavasti erilaisia ääniä säilyttäen samalla riittävän äänenvoimakkuuden. Käyttöjaksomodulaatio (25–75 %) muuttaa havaittua äänenvoimakkuutta säätämällä keskimääräistä energian toimitusta taajuutta muuttamatta. Huomaa melodisissa tai musiikillisissa sovelluksissa, että pietsosummerien kaistanleveys on kapea; monimutkaiset aaltomuodot eivät toistu uskollisesti.
Kysymys 5: Sopiiko HNR-1207 PA6.5 24 V:n teollisiin PLC-sovelluksiin ilman virtaa rajoittavia vastuksia?
Kyllä. Pietsoelementin kapasitiivinen luonne tarkoittaa, että virta on itserajoittava reaktanssilla, ei resistanssilla. 24 Vp-p:llä ja 4000 Hz:llä arvioitu virta jää alle 1 mA:n – virran rajoittamiseen ei tarvita sarjavastusta. 100–330 Ω:n sarjavastusta suositellaan kuitenkin vaimentamaan soittoa ja suojaamaan ohjaustransistoria reaktiivisilta kuormitustransienteilta. Varmista, että käyttöpiiri kestää 24 V:n tason; Tavalliset 3,3 V tai 5 V MCU-nastat vaativat tasonsiirtotransistorin tai optoerottimen.
Kysymys 6: Mikä on suositeltava piirilevyasettelu melukytkennän minimoimiseksi?
Aseta summeri etäälle high-di/dt-kytkentäsolmuista (buck-muuntimet, moottoriohjaimet) välttääksesi kapasitiivisen kytkennän pietsosähköiseen elementtiin. Pidä taajuusmuuttajan signaalin jälki lyhyenä ja, jos mahdollista, reititä se sisäiselle kerrokselle, jonka alla on maataso. 100 Ω:n vastus sarjassa GPIO-nastan kanssa, joka on sijoitettu lähelle MCU:ta, vähentää soittoa ja EMI:tä. ESD-suojausta varten käyttölinjaan voidaan lisätä 1kΩ-sarjan vastus ja pieni kondensaattori (esim. 100pF).
Ota yhteyttä MEIDI Engineering Supportiin, jos tarvitset taajuusmuuttajapiirisovellusten huomautuksia, monijänniteintegrointiohjeita, PWM-kokoonpanoesimerkkejä tai volyymihinnoittelua 3,3 V, 5 V, 12 V ja 24 V tuotelinjoissa.
MEIDI-sovellussuunnittelu vastaa tyypillisesti yhden arkipäivän kuluessa PWM-koodiesimerkeillä, jännitetason muunnoskaavioilla ja volyymihinnoittelulla usean SKU:n yhdistämisohjelmille.
