Jousikuormitteinen pietsosähköinen passiivinen summeri Pogo Pinilla

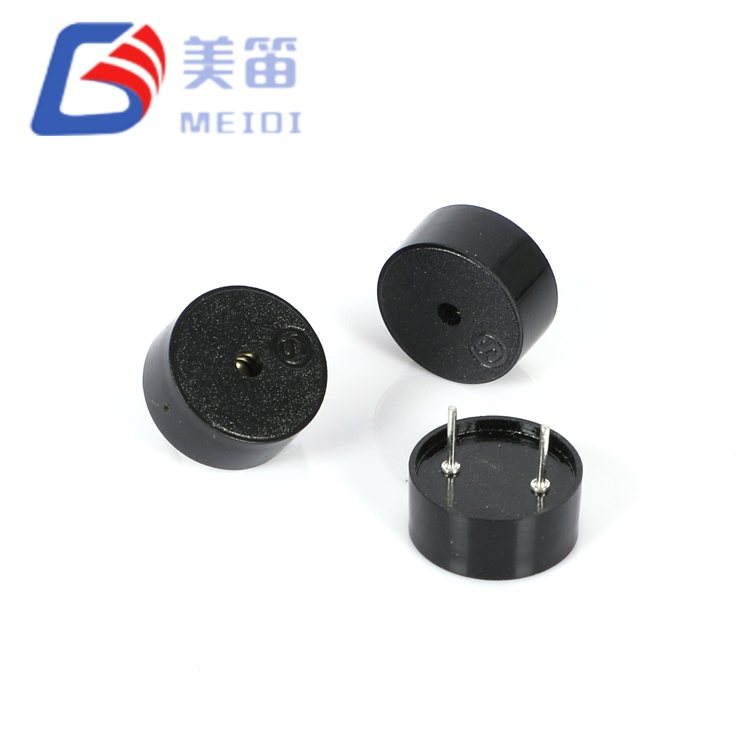

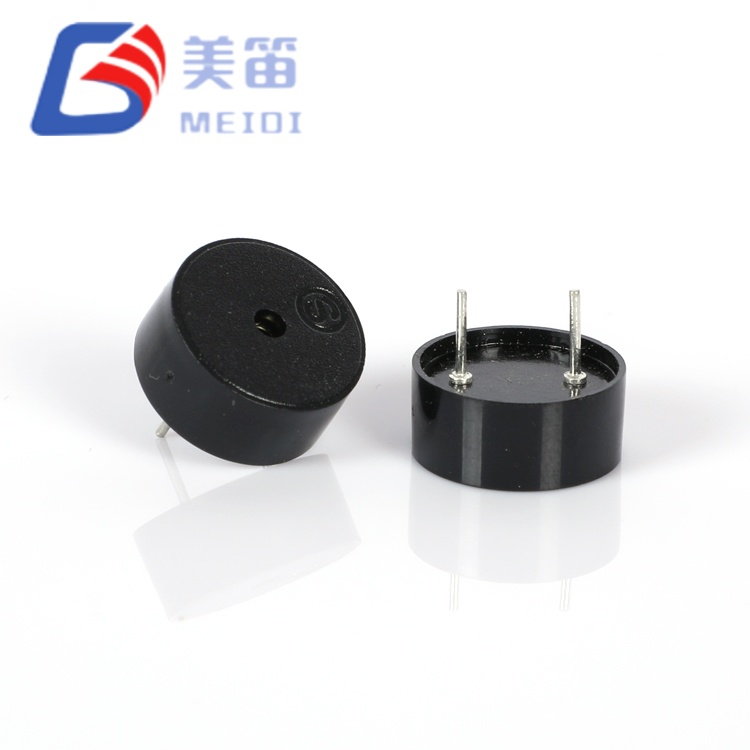

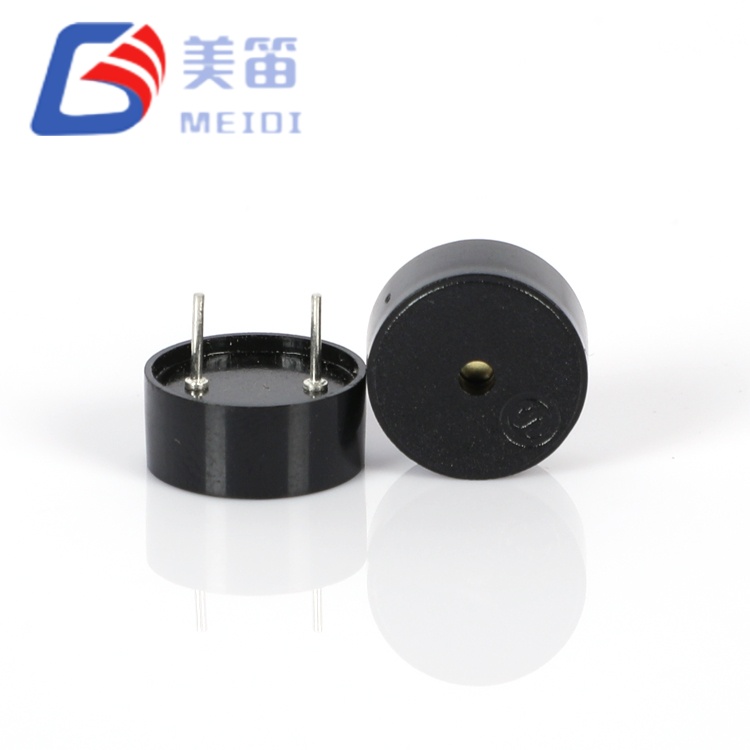

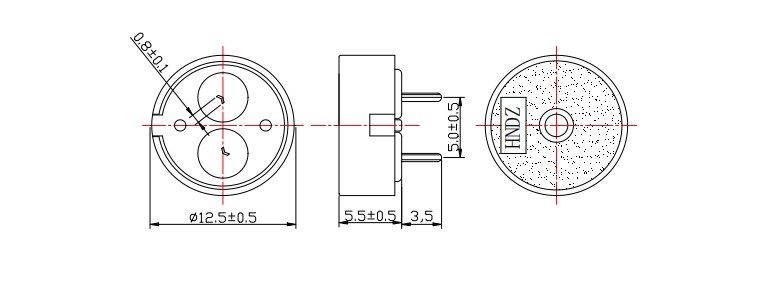

Jousikuormitteinen pietsosähköinen passiivinen summeri Pogo Pinilla on reiän läpi kulkeva pietsosähköinen passiivinen summeri, joka on suunniteltu sovelluksiin, joissa piirilevyn z-akselin välys on ensisijainen mekaaninen rajoite. Se on vain 5,5 mm korkea ja 0,60 g, ja se tarjoaa saman akustisen tehon (83–86 dB 4000 Hz:llä) kuin korkeammat 7,0 mm:n versiot, ja se sopii alle 6 mm:n kokoonpanokuoriin – mukaan lukien piirilevyn paksuus, juotosliitokset ja kotelon välys.

Tämä MEIDI:n ISO-9001-sertifioidussa Jiangsun tehtaassa valmistettu komponentti hyödyntää tarkasti viritettyä keraamista kalvoa ja optimoitua sisäistä onteloa, joka ylläpitää resonanssitehokkuutta alentuneesta korkeudesta huolimatta. Sen 1–30 V:n erittäin laaja toiminta-alue eliminoi jännitekohtaisten SKU-yksiköiden tarpeen, mikä yksinkertaistaa materiaalien hallintaa 3,3 V, 5 V, 12 V ja 24 V tuotelinjoissa. Sen mitattu virrankulutus on vain 0,63–0,78 mA 5 Vp-p:llä, ja se vähentää virrankulutusta 40–60-kertaisesti sähkömagneettisiin vaihtoehtoihin verrattuna, mikä tekee siitä ihanteellisen akkukäyttöisille puetettaville laitteille, kannettaville lääketieteellisille laitteille ja IoT-antureille.

Ydintekniikan edut

5,5 mm:n erittäin ohut profiili – 21 %:n korkeusalennus verrattuna 7,0 mm:n vaihtoehtoihin; mahdollistaa alle 6 mm:n z-akselin kokoonpanot, mukaan lukien piirilevy ja juotos

Akustisen suorituskyvyn pariteetti – 83–86 dB 4000 Hz:llä vastaa paksumpia muunnelmia; ei SPL-rangaistusta ohuesta muodosta

1–30 V erittäin laaja käyttöalue – yksi SKU korvaa jännitekohtaiset summerit 3,3 V, 5 V, 12 V ja 24 V järjestelmissä

12nF kapasitiivinen kuorma – suora MCU GPIO -asema useimmissa sovelluksissa; hieman suurempi kapasitanssi kuin 10 nF:n vaihtoehdot marginaalisesti kovempaa ulostuloa varten samalla jännitteellä

0,60 g ultrakevyt massa – 9 % kevyempi kuin 0,66 g vaihtoehdot; minimoi inertiakuormituksen puettavissa ja kannettavissa malleissa

Polarisoitu läpireikäkiinnitys – mekaaninen kiinnitys ja napaisuuden suojaus teollisuus- ja autoasennuksissa

Sovellusympäristöt – missä korkeudella on väliä

Puettavat terveyslaitteet – kuntoseurannan tavoitehälytykset, älykellon ilmoitusäänet ja kuultavissa olevat laiteparikellot, joissa 6 mm:n kokonaispaksuus on puettava raja

Erittäin ohuet IoT-anturisolmut – ympäristön kynnysvaroitukset, peukalointivaroitukset ja yhteyden tilaäänet alle 10 mm:n laitteen kokonaispaksuudessa

Kannettavat lääketieteelliset instrumentit – digitaaliset lämpömittarin kuumehälytykset, pulssioksimetrin rajaäänet ja kannettavat EKG:n valmistumisäänet taskukokoisissa laitteissa

Älykortti- ja tunnuslaitteet – tapahtuman vahvistusäänet, PIN-koodin syöttöpalaute ja akun heikon varoitukset luottokorttimuotoisissa turvalaitteissa

Autojen 12 V/24 V sisätilat – turvavyömuistuttimet, sytytysavaimen soittoäänet ja vianmääritystyökalujen palaute ilman jännitesäätimen yläpuolella

Teolliset 24 V:n ohjauspaneelit – vikailmoitus, syklin päättymisäänet ja rajakytkinvaroitukset PLC- ja relelogiikkajärjestelmissä

Erinomaista valmistusta – laadunvarmistus MEIDI:ltä

MEIDI valmistaa HNR-1255 PA5.0:ta erityisillä pietsosähköisillä kokoonpanolinjoilla, joissa on automaattinen keraaminen puristus, elektrodipoltto ja kotelon kapselointi. Jiangsun tuotantokantamme toimii ISO 9001:2015 -laatuhallinnan alaisuudessa ja tilastollisen prosessin valvonnan kaikissa vaiheissa – raaka-aineiden tarkastuksesta lopulliseen akustiseen todentamiseen.

Jokainen tuotantoerä käy läpi kattavan pätevyyden:

Kapasitanssin 100 % testi – 12nF ±40 % varmistus 1 kHz:llä; mittausalue 11,7–14,2 nF varmistaa johdonmukaisen ohjaimen yhteensopivuuden

Resonanssitaajuuden näytteenotto – 4000Hz ±12,5 % tilastollinen varmistus; tyypillinen mittausalue 3900-4080Hz

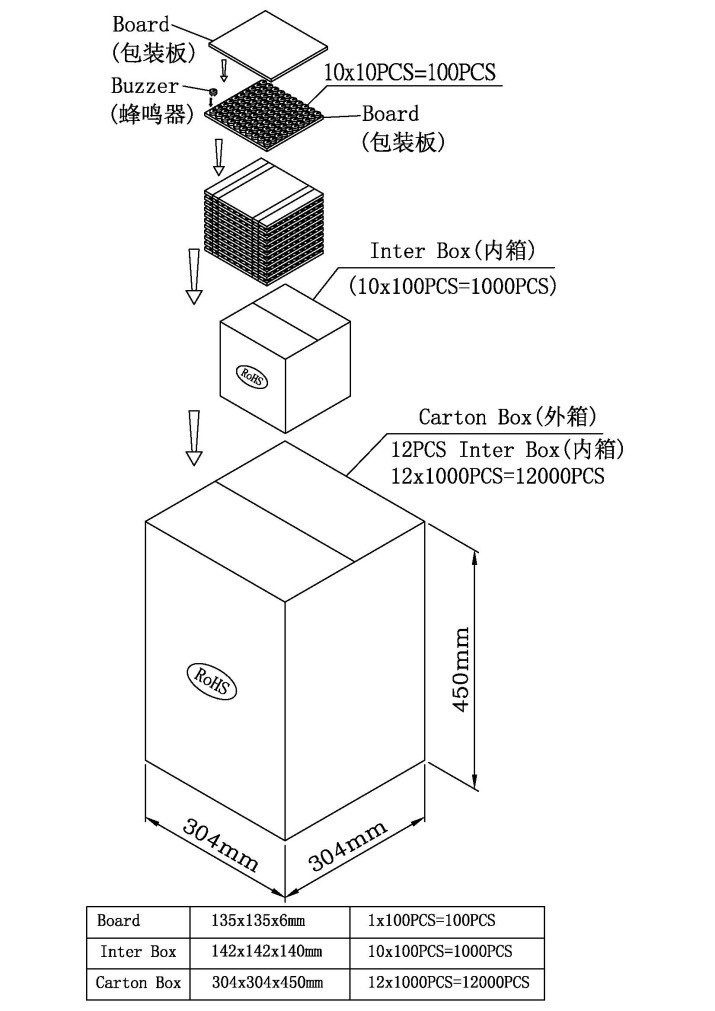

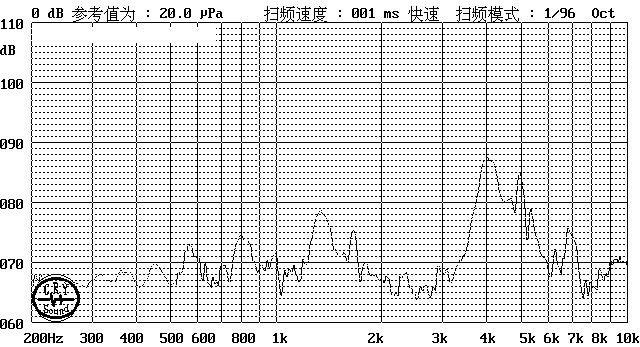

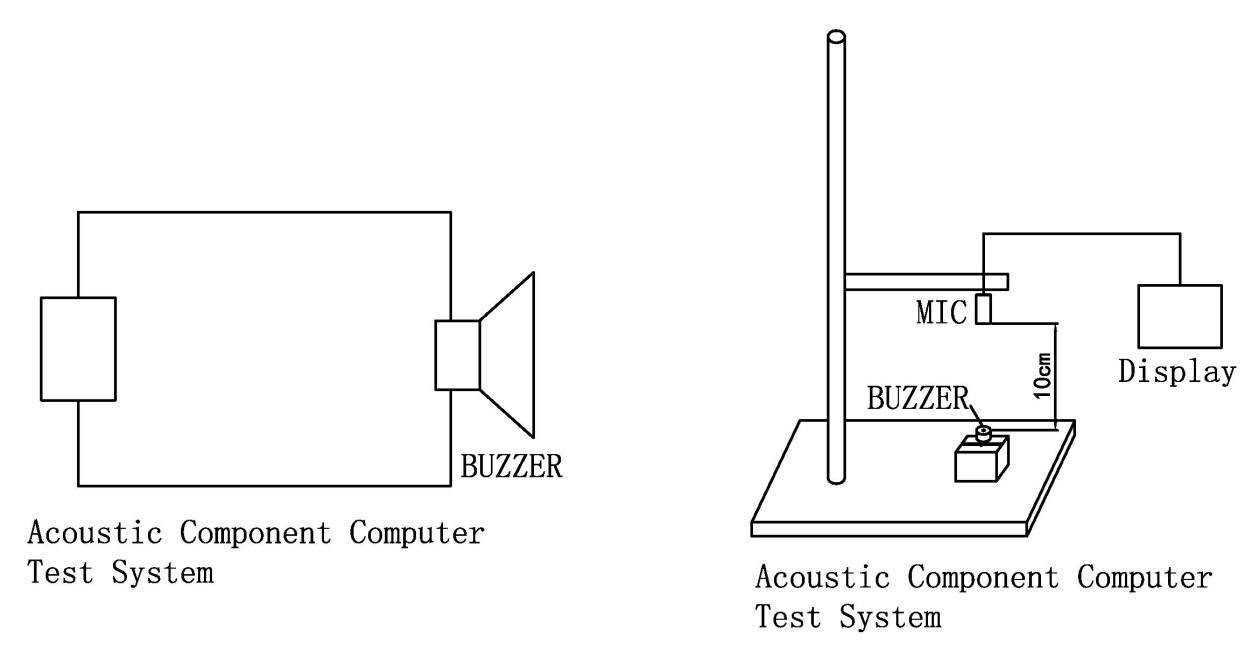

SPL-erän tarkistus – vähintään ≥80dB taajuudella 5Vp-p, 4000Hz; näytealue 83–86 dB vahvistaa akustisen yhtenäisyyden

Virrankulutuksen validointi – ≤10mA maksimi; mitattu 0,63–0,78 mA vahvistaa alimilliampeerin tehokkuuden

Varastointi korkeissa lämpötiloissa – 48 tuntia +80±2℃; parametrien palautus 2 tunnin ympäristön stabiloinnin jälkeen

Varastointi matalassa lämpötilassa – 48 tuntia -30±2 ℃; vahvistettu aktivointi vähintään 1 V jännitteellä

Lämpösokkijaksot – 5 jaksoa välillä -30 ℃ - +80 ℃, 30 minuutin viive per äärimmäinen

Mekaanisen jännityksen validointi – sinimuotoinen värähtely (10–55 Hz, amplitudi 1,0 mm, XYZ-akselit, kumulatiivinen 0,5 tuntia) ja 75 cm:n vapaapudotus 10 mm:n kovapuulle (3 iskua)

Kosteudenkestävyys – 48 tuntia 50±5 ℃ / 90–95 % RH, jota seuraa 2 tunnin palautuminen ja sähköinen karakterisointi

Juotoksen lämmönkestävyys – 250 ± 5 ℃ 10 ± 0,5 sekuntia, rungon ja juotteen välinen välys 2,0 mm

Kaikki komponentit ovat RoHS-, REACH- ja UL94 V-0 -yhteensopivia. Eräkoodimerkinnät jokaisessa yksikössä mahdollistavat 10 vuoden jäljitettävyyden valmistuspäivään, testitietoihin ja raaka-ainetodistuksiin.

Suunnittelun usein kysytyt kysymykset – Käytännön oivalluksia suunnittelijoille

K1: Miten 5,5 mm:n korkeus vaikuttaa akustiseen tehoon verrattuna 7,0 mm:n HNR-1207 PA6.5:een?

Akustinen teho on vastaava. Molemmat mallit tuottavat 83–86 dB taajuudella 4000 Hz ja 5Vp-p. HNR-1255 PA5.0 saavuttaa tämän optimoidun sisäisen ontelogeometrian ja keraamisten elementtien virityksen avulla, joka säilyttää resonanssitehokkuuden alentuneesta korkeudesta huolimatta. Kompromissi on hieman suurempi kapasitanssi (12nF vs. 10nF) ja hieman suurempi virrankulutus (0,63–0,78 mA vs. 0,45–0,54 mA) – molemmat edelleen alle milliampeerin ja käytännössä merkityksettömiä. Malleissa, joihin sopii 7,0 mm, kumpi tahansa malli toimii samalla tavalla. Alle 6 mm:n z-akselin rajoituksille vain 5,5 mm:n versio on kelvollinen.

Kysymys 2: Voiko HNR-1255 PA5.0 korvata HNR-1207 PA6.5:n olemassa olevassa mallissa ilman piirimuutoksia?

Kyllä, pienellä tarkistuksella. Molemmilla on identtinen halkaisija 12,5 mm, 1–30 V alue, 4 000 Hz resonanssi ja läpimenoreikätappi. 12nF:n kapasitanssi (vs. 10nF) lisää käyttövirtaa noin 20 % samalla jännitteellä ja taajuudella – tyypillisesti 0,5 mA:sta 0,6 mA:iin. Tämä on kaikkien HNR-1207:lle jo suunniteltujen MCU GPIO- tai ohjainpiirien kykyjen mukainen. Tarkista piirilevyn suojavyöhykkeet: 5,5 mm:n korkeus voi vähentää vaadittua z-akselin välystä, mikä mahdollistaa tiheämmän komponenttien pinoamisen summerin yläpuolelle.

Kysymys 3: Mikä on äänilähdön vähimmäisjännite 3,3 V:n nappiparistomallissa?

Noin 1,5–2,0 Vp-p tuottaa himmeän mutta havaittavan äänen hiljaisissa ympäristöissä. Taajuuksilla 3,3 Vp-p ja 4 000 Hz, odota 70–75 dB – riittää läheisyysvaroituksiin, painikkeiden palautteeseen ja tilaääniin kuluttajalaitteissa. ≥80dB-spesifikaatio on validoitu 5Vp-p; 3,3 V:n toiminta tuottaa suhteellisesti alhaisemman SPL:n. Akkukriittisissä malleissa alle milliampeerin veto tarkoittaa, että jopa CR2032-nappikenno (220 mAh) kestää yli 300 000 tuntia jaksottaista ääntä.

Q4: Miten 12 nF:n kapasitanssi vaikuttaa ohjainpiirin valintaan verrattuna 10 nF:n vaihtoehtoihin?

4 000 Hz:llä kapasitiivinen reaktanssi on noin 3,3 kΩ 12 nF:llä (vs. 4,0 kΩ 10 nF:llä). Tämä hieman korkeampi kuormitusvirta on edelleen selvästi MCU GPIO -standardin lähderajojen sisällä (tyypillisesti 8–20 mA). Erillisissä pietsosajurin IC:issä 12 nF:n kuormitus on mukavasti määritysten mukainen. Suuremmasta kapasitanssista voi itse asiassa olla hyötyä: samalla käyttöjännitteellä keraamiseen elementtiin siirtyy hieman enemmän energiaa, mikä edistää akustista lähtöpariteettia korkeammilla varianteilla pienestä ontelon tilavuudesta huolimatta.

K5: Sopiiko HNR-1255 PA5.0 jatkuvatoimisiin 24 V teollisuussovelluksiin?

Kyllä, sopivalla käyttöpiirisuunnittelulla. Kapasitiivinen luonne tarkoittaa, että virta pysyy itserajoittavana reaktanssilla – noin 1,8 mA RMS taajuudella 24 Vp-p ja 4000 Hz. Sarjavaimennusvastusta (100–330 Ω) suositellaan kuitenkin estämään soittoääniä ja suojaamaan ohjaustransistoria reaktiivisilta kuormitustransienteilta. Varmista, että käyttöpiiri kestää 24 V:n jännitteen; Tavalliset 3,3 V:n tai 5 V:n MCU-nastat vaativat tasoa vaihtavan MOSFETin tai optoerottimen. Jatkuvassa äänikäytössä mitätön virrankulutus tuottaa minimaalisen ohjaimen lämmityksen jopa 24 V:lla.

K6: Voidaanko tätä summeria käyttää korkean kosteuden ympäristöissä, kuten meri- tai ulkosovelluksissa?

Vakio HNR-1255 PA5.0 ei ole hermeettisesti suljettu, ja se on mitoitettu 90–95 %:n suhteelliselle kosteudelle tiivistymättömiin ympäristöihin kosteuskestävyystestin mukaan (48 tuntia 50 °C:ssa / 95 % RH). Jatkuvaa ulko- tai merialtistusta varten MEIDI tarjoaa mukautetun pinnoitteen tai kapseloinnin mukautettuna vaihtoehtona. Ota yhteyttä suunnittelutiimiimme keskustellaksesi tunkeutumissuojausvaatimuksista ja käytettävissä olevista muutoksista.
