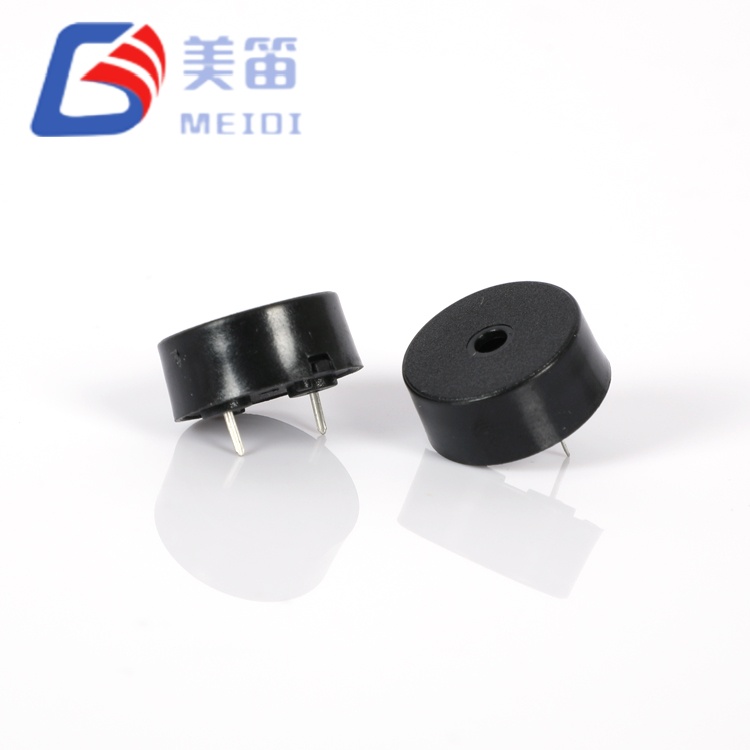

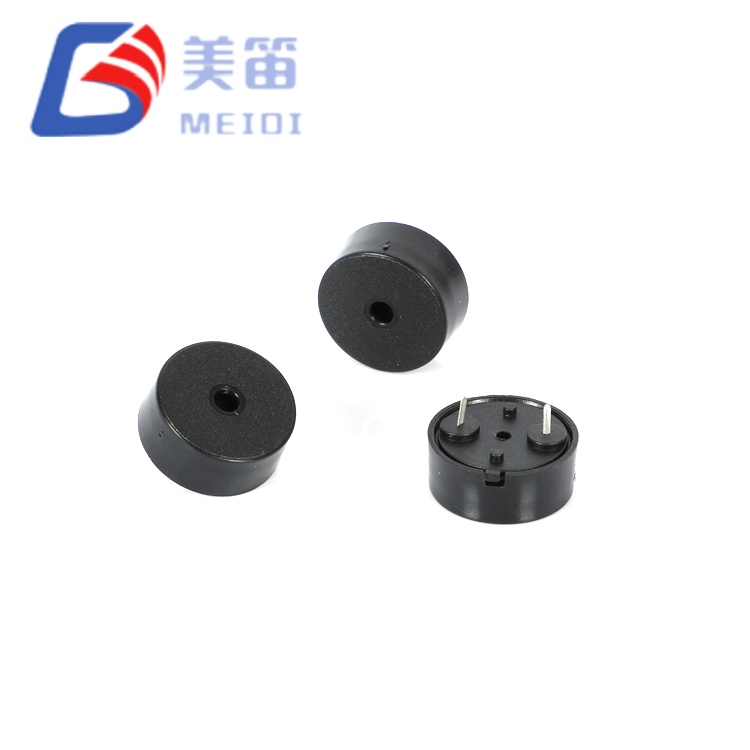

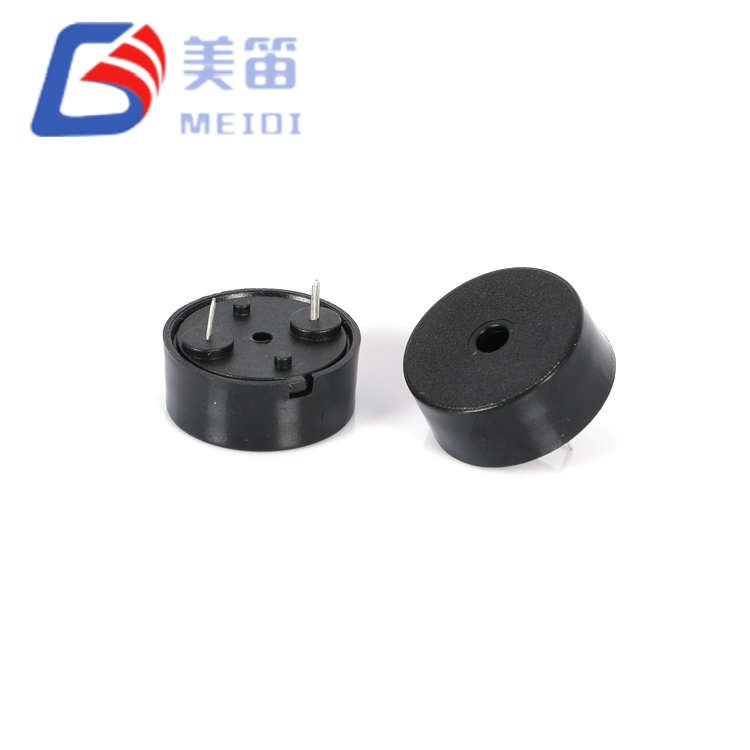

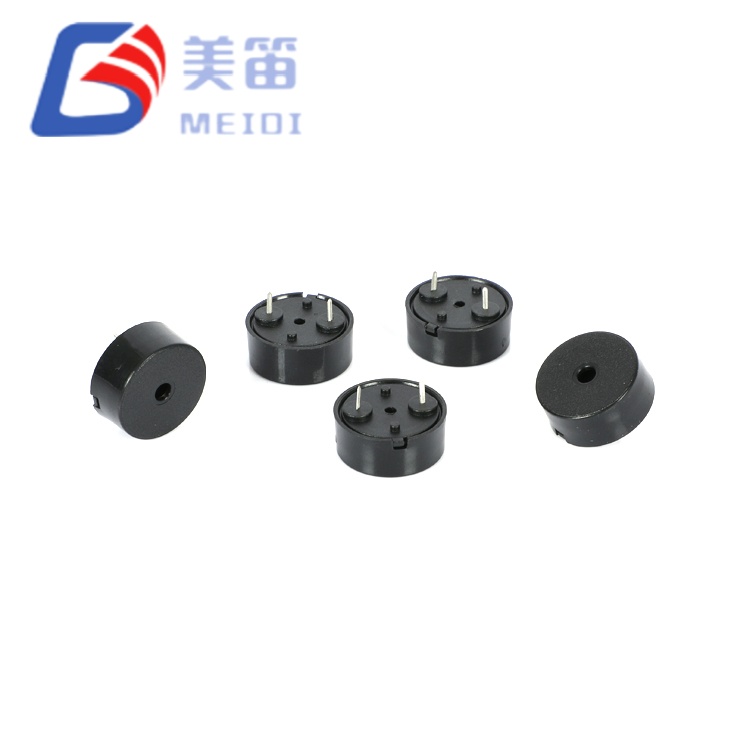

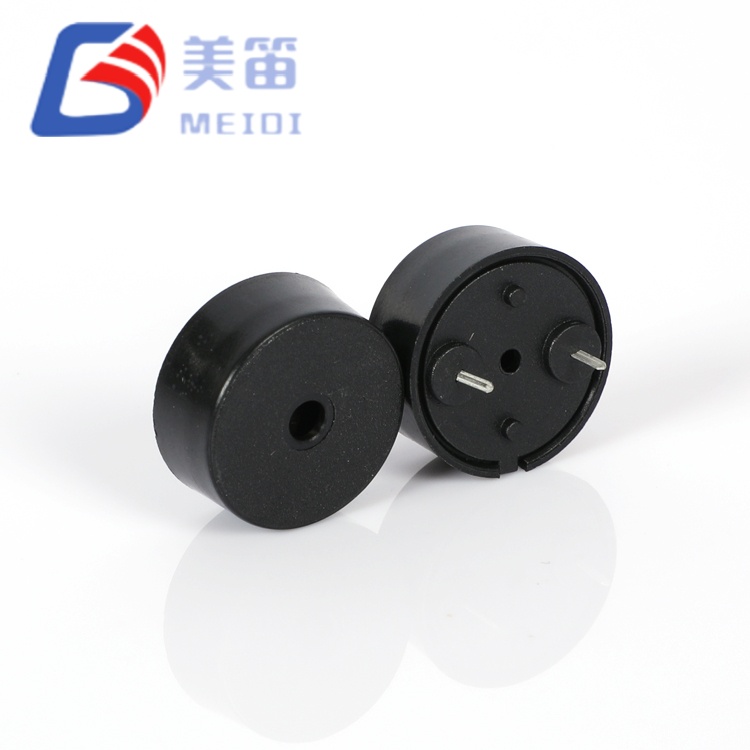

1707 pietsosähköinen passiivisummeri Pogo Pinilla on läpimenevä passiivinen kaikuluotain, joka on suunniteltu hyväksymään ulkoisen AC-taajuusmuuttajan signaali äänen tuottamiseen. Se vie halkaisijaltaan 17 mm jalanjäljen a Korkeus 7,5 mm, joten se sopii PCB-asetteluihin, joissa tilaa on kohtalaisen rajoitettu. 5 Vp-p 4000 Hz:n nimellisarvolla se tuottaa äänen paine vähintään 85 dB 10 cm:ssä pitäen samalla virranotto 10 mA:ssa tai sen alapuolella. Käyttöjännitealue ulottuu 1 V:sta 30 V:iin huipusta huippuun, joten suunnittelijat voi liittää summerin suoraan mikro-ohjaimen nastan tai tehostaa signaalia korkeampi akustinen teho. Musta PBT-kotelo on yhteensopiva aalto- ja manuaalilaitteiden kanssa juotosprofiilit ja pysyy mekaanisesti vakaana käyttölämpötilassa jänneväli -20 ℃ - +70 ℃.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri (läpireikä) | — |
| Nimellisjännite | 5 Vp-p | Vertailutestin ehto |
| Käyttöjännite | 1 – 30 Vp-p | Ajosignaalin kantama |
| Äänilähtö 10 cm | ≥ 85 dB | 5 Vp-p, 4000 Hz neliöaalto |
| Nykyinen kulutus | ≤ 10 mA | 5 Vp-p, 4000 Hz neliöaalto |
| Resonanssitaajuus | 4000 Hz | Nimellisissä olosuhteissa |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |
| Mitat (Halkaisija × K) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Runko ilman tappeja |
| Paino | 1,35 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Aaltojuotto ★ | 260 ± 5 ℃, 4–6 s | 2-3 sykliä suositellaan |
| Manuaalinen juottaminen ★ | 350 ± 10 ℃, 2–5 s | 2-3 sykliä suositellaan |
| Juotoksen lämmönkestävyys | 250 ± 5 ℃, 10 ± 0,5 s | Runko 2,0 mm juotteesta |
Alla olevat tiedot ovat peräisin 10 yksikön näytteestä, joka on ohjattu taajuudella 5 Vp-p, 4000 Hz:n neliöaalto. Se kuvastaa tyypillistä tuotannon leviämistä. Taatut rajat ovat määritelty yllä olevissa teknisissä tiedoissa, ei tässä näytesarjassa.
| Ei. | SPL (dB) | Virta (mA) | Kapasitanssi (nF) | Halkaisija (mm) | H (mm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Kapasitanssiarvot on otettu testiraportin otsikoista vertailua varten, eivätkä ne ole osa taattua erittelyä. Ota yhteyttä MEIDiin eräkohtaista testiä varten dokumentaatio.
Tämä 1707 pietsosähköinen passiivinen summeri Pogo Pin -nastalla vaatii ulkoisen neliöaallon tai PWM-signaalin, joka on keskitetty 4000 Hz. Yleinen lähestymistapa on käyttää mikro-ohjaimen ajastinlähtöä, vaikka äänenpaine 3,3 V:n tai 5 V:n logiikkatasoilla on pienempi kuin nimellisarvo 85 dB. Suurempien volyymien saavuttamiseksi transistoripuskuri tai logiikkaportti voi nostaa asemaa amplitudi 30 Vp-p maksimiarvoon asti. Summerin kapasitiivinen kuorma, suunnilleen 12nF tyypillisissä rakennuksissa tuottaa ohimeneviä virtapiikkejä jokaisessa signaalin reunassa. Pienen sarjan vastuksen asettaminen alueelle 100Ω - 330Ω auttaa hallitsemaan näitä huiput ilman merkittävää äänenvoimakkuuden laskua.
Tuotannossa suositellaan aaltojuottamista 260 ℃:ssa 4–6 sekunnin ajan. Manuaalinen juottaminen 350 ℃:ssa 2–5 sekunnin ajan on myös tuettu, jopa kolmella termisellä syklit sallittu. Säilytä vähintään 2,0 mm:n välys kotelon ja kotelon välillä juotteen lähde.
MEIDI on vuodesta 2011 lähtien keskittynyt akustisten komponenttien tuotantoon toimii Jiangsun maakunnassa yli 500 työntekijän laitoksella kuukausittain yli 50 miljoonaa summeriyksikköä. Talon sisäiset prosessit kattavat keramiikka jauheen valmistus, elektrodipainatus, polarisointi, ruiskuvalu ja automatisoitu kokoonpano, joka yhdessä mahdollistaa tiukan materiaalin laadun hallinnan ja tuotannon läpimenoajat. Jokainen HNR-1707 PA10 läpäisee pääteakustiikan Tarkista ja jokaisesta erästä otetaan näyte kohdassa määritellyn luotettavuussekvenssin mukaisesti tuotteen eritelmä. Tämä integroitu valmistusmalli, sertifioitu ISO9001, tukee yhtenäistä erän suorituskykyä sekä koemäärille että suuria tilauksia.
Laitteet, jotka jo tuottavat neliöaallon tai PWM-ulostulon, voivat integroida tämän summeri lisäämättä ylimääräistä oskillaattoripiiriä. Akkukäyttöiset laitteet hyötyvät vaatimattomasta 10 mA:n kulutuksesta ja valmiusvirran puuttumisesta. 12V tai 24V DC-väylillä toimivat teollisuuspaneelit voivat ohjata summeria suoraan sen 1–30 Vp-p alueella. Kuluttajatuotteet, kuten älykodin anturit, Kannettavat lääketieteelliset työkalut ja kädessä pidettävät testilaitteet sopivat myös 17 mm:n mittaiseen malliin jalanjälki. Jos käyttötarkoitukseen liittyy turvallisuuteen liittyviä tai säänneltyjä ympäristöjä, ota yhteyttä MEIDiin tarkistaaksesi soveltuvat sertifikaatit.
Mitä ohjaussignaalia HNR-1707 PA10 tarvitsee?
Sitä on ohjattava AC-aaltomuodolla, yleensä neliöaalto tai PWM noin 4000 Hz. Tasajännite ei yksin tuota ääntä ja voi vahingoittaa elementtiä.
Voinko ajaa sitä suoraan mikro-ohjaimen nastasta?
Kyllä, kunhan nastan huipusta huippuun -jännite on 1–30 V alueella. 3,3 V:n tai 5 V:n logiikalla äänilähtö on pienempi kuin nimellisarvo 85 dB. Transistoripuskuri voi nostaa aseman tasoa, kun tarvitaan kovempia hälytyksiä.
Mitä juotosprofiileja suositellaan?
Aaltojuotto 260 ℃:ssa 4–6 sekuntia on suositeltava tilavuuskokoonpanossa. Manuaalinen juottaminen 350 ℃:ssa 2–5 sekuntia on myös hyväksyttävää tietyin rajoituksin kolmesta lämpösyklistä. Pidä kotelo aina vähintään 2,0 mm:n etäisyydellä juotoskylpy tai rautakärki.
Onko resonanssitaajuudella toleranssia?
Tekniset tiedot ilmoittavat 4000 Hz:n keskitaajuuden ilman ilmoitettua toleranssia. Taajuusherkille malleille MEIDI voi tarjota lisäominaisuuksia tietoja, jotka auttavat määrittämään odotetun tuotannon vaihteluvälin.
Täydelliset tietolomakkeet, taajuusvastekäyrät tai eräkohtainen laatu tietueet, ota yhteyttä MEIDiin ja kerro projektisi tiedot. Tekninen tuki vastaa yleensä yhden arkipäivän kuluessa.
