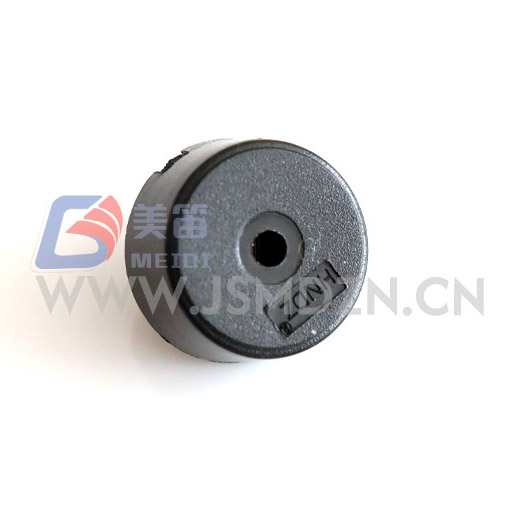

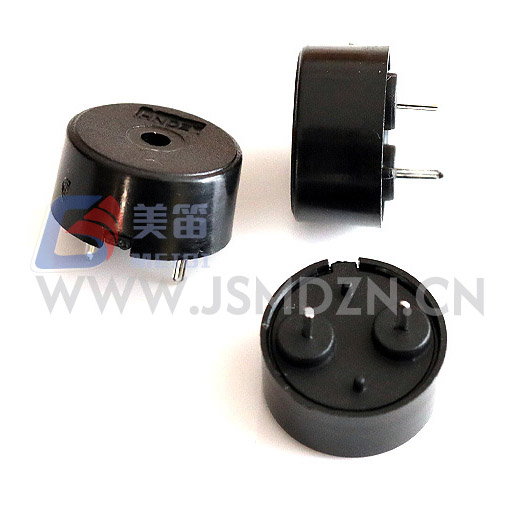

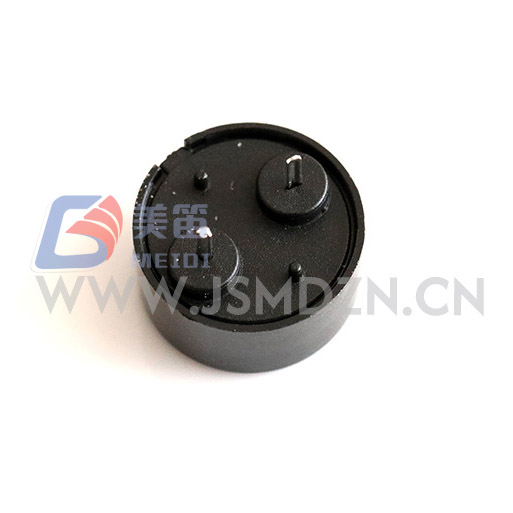

1207 pietsosähköinen passiivinen summeri Pogo Pinilla on läpimenevä passiivinen pietsosähköinen kaiku, joka on suunniteltu käytettäväksi ulkoisen AC-aaltomuodon avulla. Sen halkaisija on 12,5 mm ja korkeus 7,0 mm. mustalla PBT-kotelolla, joka painaa noin 0,66 g. Kun toimitetaan a 5 Vp-p neliöaalto sen 4000 Hz resonanssitaajuudella, summeri tuottaa äänen painetaso vähintään 80 dB 10 cm:n etäisyydellä piirustuksen aikana enintään 10mA. Taajuusmuuttajasignaali voi vaihdella 1 V - 30 V huipusta huippuun, mikä mahdollistaa integroinnin pienjännitelogiikalla sekä korkeajännitteisillä teollisuuspiireillä. Tämä passiivinen arkkitehtuuri antaa suunnittelijalle täyden hallinnan äänitaajuudesta ja eliminoi aktiivisiin oskillaattoripiireihin liittyvä lepovirranotto.
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen passiivinen summeri (läpireikä) | — |
| Nimellisjännite | 5 Vp-p | Viitetestin taso |
| Käyttöjännite | 1 – 30 Vp-p | Ajosignaalin kantama |
| Resonanssitaajuus | 4000 ± 500 Hz | Nimellisissä olosuhteissa |
| Äänilähtö 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz neliöaalto |
| Nykyinen kulutus | ≤ 10 mA | 5 Vp-p, 4000 Hz neliöaalto |
| Käyttölämpötila | -20 ℃ ~ +70 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +80 ℃ | Ei toiminnassa |

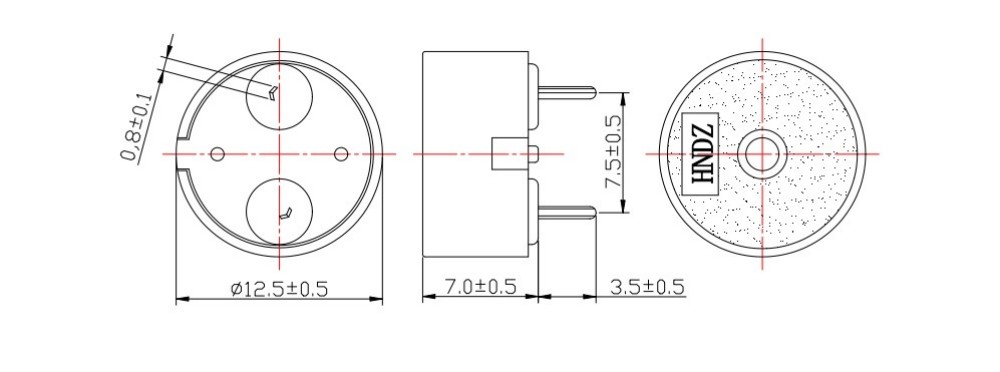

| Mitat (Halkaisija × K) | 12,5 ± 0,3 × 7,0 ± 0,5 mm | Vain runko, ei tappeja |
| Paino | 0,66 ± 0,2 g | Tyypillinen |
| Asunnon materiaali | Musta PBT | — |
| Aaltojuotto ★ | 260 ± 5 ℃, 4–6 s | 2-3 sykliä suositellaan |
| Manuaalinen juottaminen ★ | 350 ± 10 ℃, 2–5 s | 2-3 sykliä suositellaan |
| Juotoksen lämmönkestävyys | 250 ± 5 ℃, 10 ± 0,5 s | Runko 2,0 mm juotteesta |
Seuraavat mittaukset kirjattiin 10 yksikön näytteelle, joka testattiin taajuudella 5Vp-p, 4000Hz neliöaalto. Nämä arvot kuvaavat tyypillistä tuotannon jakautumista eivätkä ole taatut rajat. Katso taatun suorituskyvyn kirjekuoret teknisistä tiedoista edellä.
| Ei. | SPL (dB) | Virta (mA) | Kapasitanssi (nF) | Halkaisija (mm) | H (mm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Passiivisena komponenttina HNR-1207 PA7.5 luottaa isäntäjärjestelmään syöttämään neliöaalto tai PWM-signaali, jonka keskipiste on 4000 Hz. Yleinen toteutus käyttää a mikro-ohjaimen GPIO-nasta, joka on määritetty ajastimen ulostuloksi, valinnaisesti puskuroitu transistori, kun halutaan korkeampi käyttöjännite kuin logiikkasyöttö. The tuloksena on summerin kapasitiivinen luonne, jonka nimelliskapasitanssi on noin 12nF lyhyissä virtapiikissä jokaisessa signaalin reunassa. Pienen sarjan vastuksen asettaminen (100–330Ω) käyttönastan kanssa voi rajoittaa huippuvirtoja ilman materiaalia vaikuttaa äänen ulostuloon. Koska käyttöjännite on 1 V - 30 Vp-p, Sama summeri voidaan ohjata suoraan 3,3 V MCU:sta kohtuullisen hälytyksen saamiseksi tai tehostettu 12V tai 24V kovempia sovelluksia varten.
Volyymituotantokokoonpanossa aaltojuotto 260 ℃:ssa 4–6 sekunnin ajan suositeltava menetelmä. Manuaalinen juottaminen raudalla, joka on asetettu 350 ℃:seen 2–5 sekunnin ajan on myös hyväksyttävä, ja enintään kolme lämpösykliä sallitaan. Asunnon pitäisi pitää vähintään 2,0 mm:n etäisyydellä juotoskylvystä muodonmuutosten välttämiseksi.
Jokaisesta Pogo Pinillä varustetun 1207 pietsosähköisen passiivisen summerin tuotantoerästä otetaan näyte seitsemän tuotteen luotettavuuden varmistamiseksi. tuoteselosteessa määritelty protokolla. Testit sisältävät pidennetyn altistuksen kosteus (50 ℃, 90–95 % RH, 48 h), säilytys korkeassa ja matalassa lämpötilassa, lämpökierto -30 ℃ ja +80 ℃ välillä, mekaaninen pudotus, tärinä ja juotteen lämmönkestävyys. Hyväksyminen edellyttää, että kaikki sähkö- ja mittavaatimukset täyttyvät sen jälkeen 2 tunnin palautuminen huoneenlämmössä.
MEIDI:n Jiangsun laitos integroi sisäisen keraamisen käsittelyn, automatisoidun pietson liimaus ja 100 % akustinen lopputulos. Laadunhallintajärjestelmä on ISO9001-sertifioitu, ja eräkohtaiset testitiedot voidaan toimittaa tilavuuden mukana lähetykset.
Laitteet, jotka jo tuottavat PWM- tai neliöaaltolähtöä muihin tarkoituksiin voi käyttää suoraan 1207 pietsosähköistä passiivisummeria Pogo Pin -liittimellä lisäämättä oskillaattoripiiriä. Akkukäyttöiset kannettavat instrumentit hyötyvät alhaisesta 10 mA:n käyttövirrasta ja lepotilassa olevan oskillaattorikuorman puuttuminen. Teollisissa ohjauspaneeleissa 12V tai 24V DC-syötöllä toimiva jännitteen laaja hyväksyntä yksinkertaistaa kuljettajan suunnittelu. Pieni 12,5 mm:n tilanjälki sopii myös ahtaisiin tiloihin kulutuselektroniikka, kuten älykodin anturit ja kädessä pidettävät testaajat.
Minkä signaalin tämä summeri tarvitsee?
Se vaatii AC-signaalin, tyypillisesti neliöaallon tai PWM, taajuudella, joka on lähellä 4000 Hz. Tasajännitteen käyttäminen ei tuota ääntä ja voi vahingoittaa elementtiä.
Voinko ajaa sitä suoraan mikrokontrollerista?
Kyllä, jos logiikkataso on 1–30 Vp-p alueella. 3,3V tai 5V järjestelmissä SPL on pienempi kuin 80 dB, joka on määritetty 5Vp-p:ssä. Transistori puskuri voi nostaa taajuusmuuttajan jännitettä, kun tarvitaan suurempaa tehoa.
Mitä juotosprofiileja suositellaan?
Suositellaan aaltojuottoa 260 ℃:ssa 4–6 sekunnin ajan. Manuaalinen juottaminen voi olla suoritetaan 350 ℃:ssa 2–5 sekunnin ajan. Molemmat menetelmät sallivat jopa kolme lämpösykliä.
Kuinka minun pitäisi käsitellä summeria juottamisen jälkeen?
Kotelo ei ole tiivis, joten vältä upottamista puhdistusliuottimiin tai juoksuteaineeseen. Säilytä kootut levyt kuivassa ympäristössä tappien hapettumisen estämiseksi.
Täydelliset tietolomakkeet, taajuusvastekäyrät tai eräkohtaiset testiraportit: ota yhteyttä MEIDiin projektivaatimuksissasi. Tekninen tuki yleensä vastaa yhden arkipäivän sisällä.
