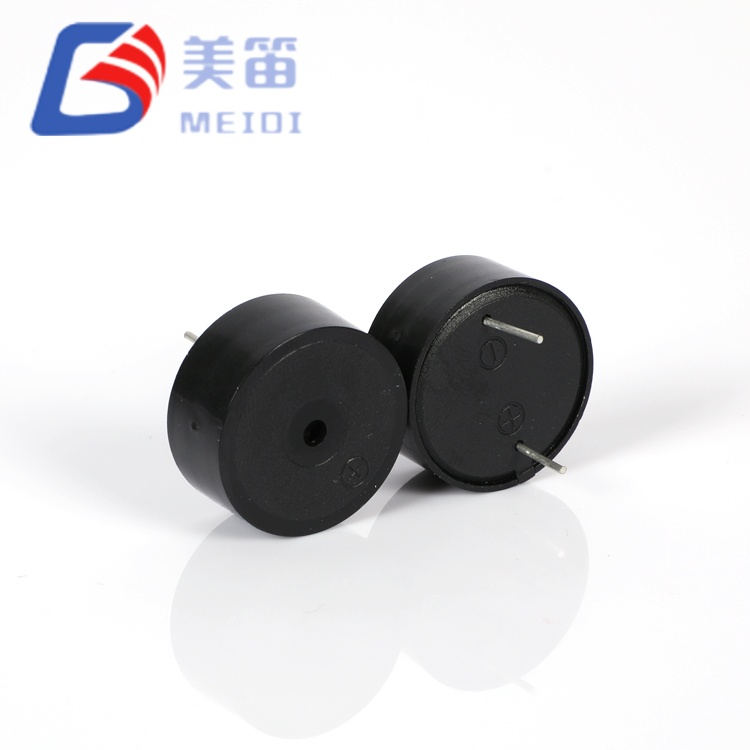

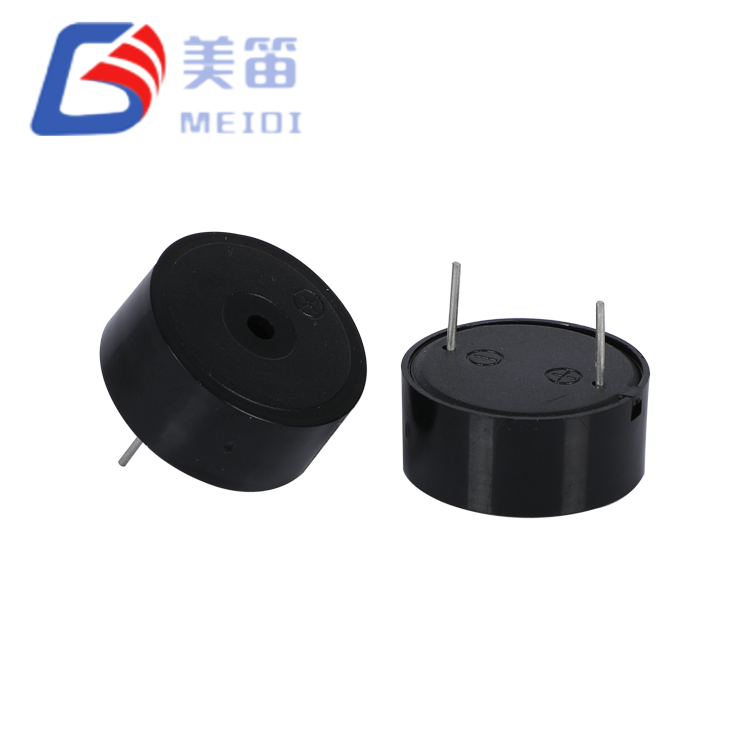

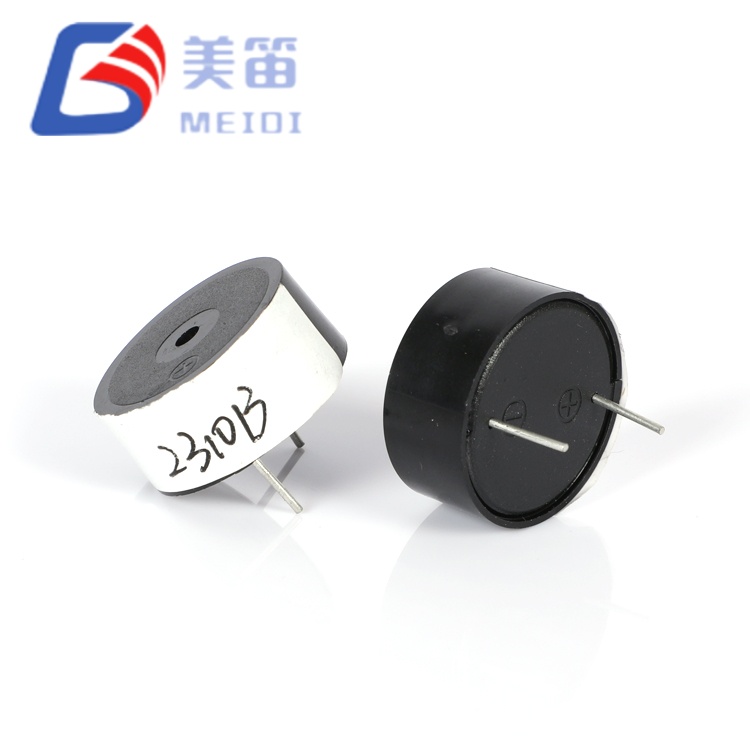

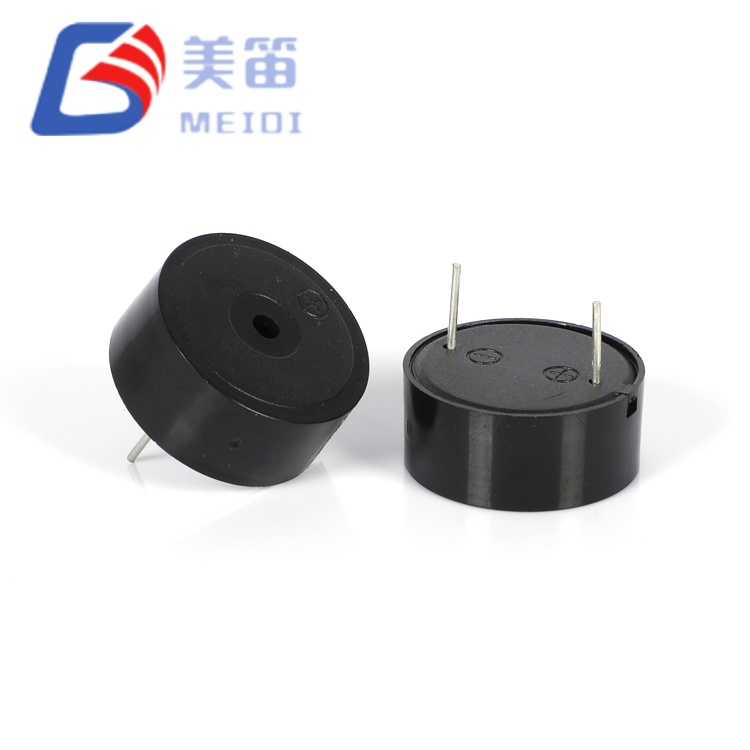

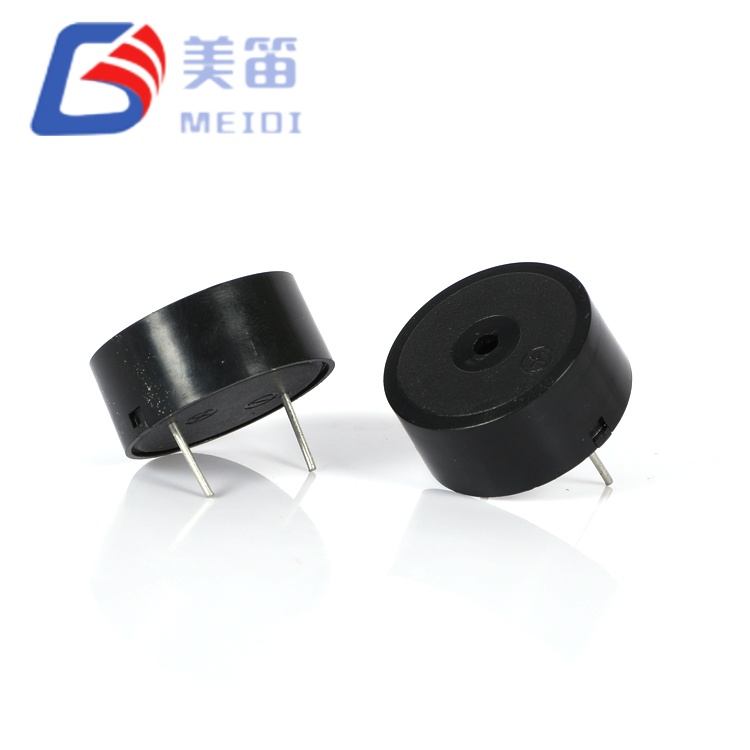

Alkuperäinen 12 VDC toiminta 3–24 V:n elinkelpoisuusalueella – kattaa autoteollisuuden, teollisuuden ja vara-akkuarkkitehtuurit ilman jännitteen muuntamista
Sisäänrakennettu oskillaattoripiiri — kiinteä 3500 Hz ääni DC-sovelluksessa; nolla MCU PWM -resursseja tai ulkoisia asemakomponentteja tarvitaan
Poikkeuksellinen akustinen tehokkuus – näyteerän mitat ovat 91–94 dB, 6–9 dB yli ≥85 dB:n määritysrajan
Erittäin alhainen 4 mA:n virranotto 12 V:lla – 96 % pienempi tehokuormitus kuin vastaavan lähdön sähkömagneettiset aktiiviset vaihtoehdot
Halkaisijaltaan 23 mm:n pietsosähköinen kalvo, jossa on johdin ja kiinnityskorvat – joustava asennus paneelikiinnitys- ja alustasovelluksiin
Musta ABS-kotelo, jossa 260 ℃ aaltojuotetta ja 350 ℃ manuaalisen uudelleenkäsittelyn toleranssi
Itsenäinen värähtely — integroitu ohjauspiiri tuottaa 3500 Hz:n äänen tasavirtasovelluksessa; PWM-generointia, transistoripuskureita tai ajoituskomponentteja ei tarvita
3–24 V erittäin laaja eloonjäämisalue – toimii 12 V nimellisjännitteellä; sietää autojen kylmäkammen painumista (3 V asti) ja 24 V teollisuusväylän ylijännitettä ilman ulkoista säätöä
Sub-4 mA virrankulutus — 12VDC, 3500 Hz; mahdollistaa suoran logiikan tason kytkennän ja vähäisen akun tyhjennyksen valmiustilan hälytyssovelluksissa
23 mm:n pietsoelementti johtoliitännällä – joustavat johdot ja kiinnityskorvat mahdollistavat paneeliasennuksen, alustan kiinnityksen ja piirilevyn vierekkäiset asennukset
Nolla EMI-päästö — ei magneettikenttää tai induktiivista kytkentäkohinaa; yhteensopiva herkkien RF-, lääketieteellisten ja mittauslaitteiden kanssa
Korjausta kestävä ABS-kotelo – mitoitettu 260 ℃ aaltojuottoon ja 350 ℃ manuaaliseen korjaukseen; johto ja asennuskorvat mahdollistavat joustavan asennuksen paneelikiinnitys-, runko- ja läpivientireikien piirilevysovelluksiin
| Parametri | Arvo | Testiolosuhteet |
| Tuotetyyppi | Pietsosähköinen aktiivinen summeri | — |
| Nimellisjännite | 12 VDC | 25 ℃:ssa |
| Käyttöjännite | 3-24 VDC | Jatkuva |

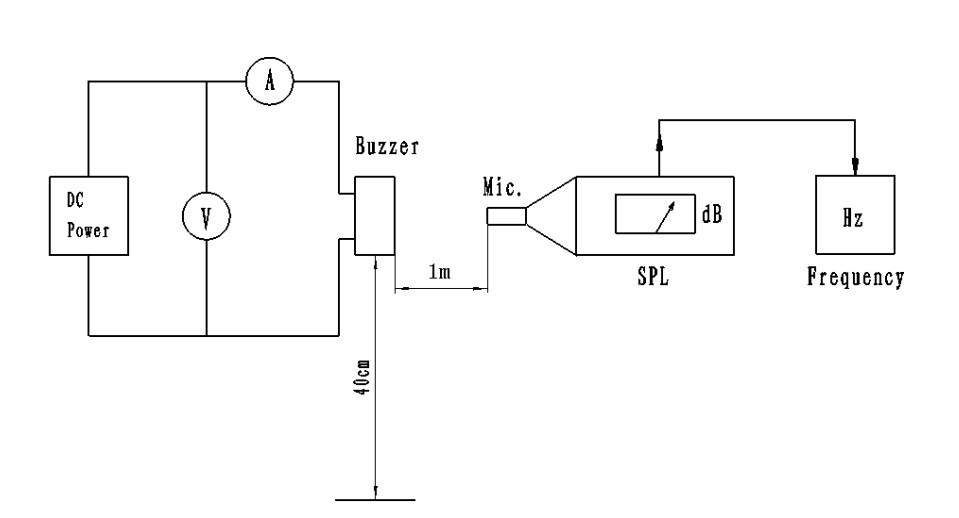

| Äänilähtö 10 cm | ≥ 85 dB | 12 VDC, 3500 Hz, vapaa kenttä |
| Näyte SPL-alue | 91-94 dB | 10 yksikön erä, 12Vp-p, 10 cm |
| Resonanssitaajuus | 3500 ± 500 Hz | Sisäänrakennettu oskillaattori |
| Käyttövirta | ≤ 4 mA | 12 VDC, 3500 Hz |
| Kapasitanssi | 12 ± 40 % nF | 1 kHz, 25 ℃ |
| Käyttölämpötila | -20 ℃ ~ +75 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +85 ℃ | Ei toiminnassa |

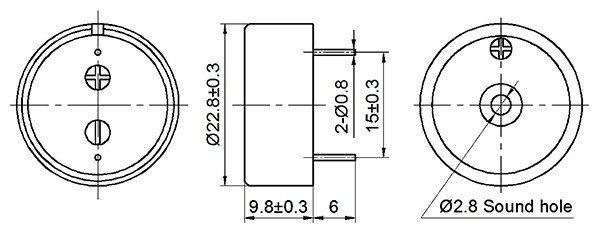

| Mitat (Halkaisija × K) | 23 × 10 mm | Runko ilman johtoja |
| Paino | 4 g | Tyypillinen |
| Asunnon materiaali | Musta ABS | — |
| Asennustyyppi | Johdin kiinnityskorvoineen | Kiinnitys paneeliin tai runkoon |
| Juotos (aalto) | 260 ± 5 ℃, 4–6 s | 2-3 kulkua max |
| Juotos (manuaalinen) | 350 ± 10 ℃, 2–5 s | 2-3 kulkua max |
•Äänenpaine: 91–94 dB (keskiarvo 92,8 dB)
•Virta: 3,87–4,00 mA (keskiarvo 3,95 mA)
•Taajuus: 3486–3600 Hz (kaikki ±500 Hz:n toleranssin sisällä)
•Halkaisija: 22,88 – 23,05 mm
•Korkeus: 9,89 – 10,01 mm
Teolliset PLC- ja HMI-hälytysmoduulit — vian ilmaisu, syklin päättyminen ja hätäpysäytysäänipalaute 12V/24V ohjausväylissä; nolla EMI säilyttää analogisen anturin tarkkuuden
Autojen 12 V lisävarustejärjestelmät — turvavyön varoitukset, oven raolleen hälytykset ja virta-avaimen soittokellot; 3 V:n kylmäkammen eloonjääminen varmistaa luotettavan aktivoinnin moottorin käynnistyksen aikana
UPS-yksiköt — akkutilan aktivointi, ylikuormitusvaroitukset ja huoltovaroitukset; 4 mA:n syöttö säästää vara-akun kapasiteettia
Aurinkoenergian latausohjaimet ja invertterit – ryhmävikaäänet, akun irrotushälytykset ja ilmoitukset kuormituksen purkamisesta 12V/24V verkkoon kuulumattomissa asennuksissa
Maatalous- ja rakennuskoneet — käyttäjän läsnäolohälyttimet ja hydraulisten vikojen ilmaisimet; 75 ℃ käyttöraja mahdollistaa moottoritilan läheisyyden
Lääketieteelliset ja laboratoriolaitteet — sterilointisyklin päättyminen, kalibroinnin aikakatkaisu ja virhetilan varoitukset; pietsosähköinen rakenne eliminoi herkkien instrumenttien magneettiset häiriöt
| Suunnitteluvaatimus | HND-2310E etu |
| Poista käyttöpiirin monimutkaisuus | Sisäänrakennettu oskillaattori; käytä tasajännitettä, vastaanota 3500 Hz:n ääni - ei MCU-nastoja, ei transistoreita, ei keloja |
| Minimoi virrankulutus akkukäyttöisissä järjestelmissä | ≤4 mA jännitteellä 12 V vs. 20–50 mA, tyypillinen sähkömagneettisille aktiivisille summereille; lisää valmiustilan autonomiaa 5–12 kertaa |
| Toimii vaihtelevan jännitteen ympäristöissä | 3–24 V:n alue kattaa litiumioniakuista 24 V teollisuusväylää ilman buck-muuntimia tai sarjavastuksia |
| Vähennä sähkömagneettisia häiriöitä | Nolla magneettista päästöä; ei riskiä kytkeytymisestä EKG-, EEG-, RF-vastaanottimeen tai tarkkuusmittauspiireihin |
| Selviydy ankarista lämpö- ja juotosprofiileista | 350 ℃ manuaalisen uudelleentyöstön toleranssi; lanka, jossa on kiinnityskorvat, kestää tärinää ja lämpökiertoa |
| Saavuta vahvistettu akustinen korkeustila | Näyteerän mitat ovat 91–94 dB, mikä tarjoaa 6–9 dB marginaalin vanhenemisen ja kotelon vaimennuksen spesifikaatioiden yläpuolelle |
| Joustava mekaaninen asennus | Kiinnityskorvilla varustettu johto mahdollistaa joustavan asennuksen paneelikiinnitys-, runko- ja läpivientireikien piirilevysovelluksiin |
1. Vaatiiko 2310E:n aktiivinen pietsosähköinen aktiivinen summeri ulkoisen oskillaattorin tai mikro-ohjaimen ohjaussignaalin?
Ei. HND-2310E on täysin itsenäinen aktiivinen summeri. Sisäinen oskillaattoripiiri tuottaa 3500 Hz:n ohjaussignaalin, kun DC-jännitettä käytetään alueella 3–24 V. PWM-lähtöä, neliöaaltogeneraattoria tai ajoituskomponentteja ei tarvita. Liitä vain positiivinen johto jännitelähteeseen ja negatiivinen johto maahan (tai kytkentätransistoriin) tuottaaksesi äänen.
2. Miten 3–24 V toiminta-alue vaikuttaa äänenpaineeseen ja virtaan eri jännitteillä?
Äänenpaine kasvaa suunnilleen lineaarisesti jännitteellä 3 V:sta 12 V:iin saavuttaen nimellisarvon ≥ 85 dB 12 V:lla. Alle 6 V lähtö voi olla marginaalinen meluisissa ympäristöissä; yli 12 V, SPL jatkaa maltillista nousua, mutta virrankulutus jää alle 4 mA:n pietsosähköisen kapasitiivisen kuormituksen vuoksi. 24 V:lla sisäiset oskillaattorin virtarajat suojaavat taajuusmuuttajan IC:tä; SPL on noin 3–4 dB yli 12 V:n nimellisarvon. Tasaisen suorituskyvyn takaamiseksi MEIDI suosittelee 9–15 V:n toiminta-aluetta.
3. Voinko käyttää HND-2310E:tä 24 V:n teollisuusjärjestelmässä ilman lisäkomponentteja?
Kyllä, suoraan. 24 V maksimi on jatkuva käyttöluokitus, ei vain selviytymisraja. 24 VDC:llä virrankulutus pysyy ≤4 mA ja sisäinen oskillaattori ylläpitää 3500 Hz lähtöä. Sarjavastusta, zener-puristinta tai säädintä ei tarvita. Tämä erottaa HND-2310E:n sähkömagneettisista aktiivisista summereista, jotka vaativat tyypillisesti jännitteen pudottamista yli 12 V:n tai 16 V:n maksimiarvon.
4. Mikä on käytännöllinen akustinen käyttöikä jatkuvassa 12V käytössä 75 ℃:ssa?
Odotettu vähintään 5 000 tuntia 12 V ja +75 ℃ ympäristössä. Ensisijainen kulumismekanismi on pietsosähköinen keraaminen depolarisaatio jatkuvassa DC-biasissa ja lämpörasituksessa. Jaksottaisessa käytössä (esim. 2 sekunnin hälytys 60 sekunnin välein) käyttöikä pidentää suhteellisesti yli 50 000 tuntia. Jatkuviin hälytyssovelluksiin korkeissa lämpötiloissa MEIDI suosittelee 50 %:n käyttöjaksoa (1 sekunti päällä, 1 sekunti pois päältä) keraamisen polarisaation säilyttämiseksi ja käyttöiän pidentämiseksi yli 15 000 tuntia.
5. Mitä asennusvaihtoehtoja johto ja kiinnityskorvakokoonpano tarjoavat?
HND-2310E:ssä on joustavat johdot (yleensä 80–100 mm) ja ABS-koteloon integroidut kiinnityskorvat. Tämä kokoonpano tukee:
Paneelikiinnitys — kiinnitä M2.5- tai M3-ruuveilla etupaneelin hälytysilmaisimien kiinnityskorvien läpi
Alustakiinnitys – kiinnitä metallirunkoon tai kannakkeisiin auto- ja konesovelluksissa
Piirilevyn viereinen asennus – ohjaa johdot rungon aukkojen kautta piirilevyjen riviliittimiin tai liittimiin, mikä eliminoi PCB:n suoran juotosjännityksen
Vapaasti roikkuvat — johdot, joissa on liitinpäätteet modulaarista vaihtoa varten huollettavissa olevissa laitteissa
Kiinnityskorvat tarjoavat mekaanisen vedonpoiston sähköliitännöistä riippumatta, mikä vähentää tärinän aiheuttamaa väsymystä verrattuna läpireiän tappikiinnityksiin.
Jos tarvitset teknisiä tietoja, 12 V/24 V järjestelmän integrointihuomautuksia, ristiviittauksen varmentamista vanhoja sähkömagneettisia summereita vastaan tai OEM-kokoonpanokeskusteluja, lähetä vaatimuksesi. MEIDI-sovellussuunnittelu vastaa tyypillisesti yhden arkipäivän kuluessa oskillaattorin karakterisointitiedoilla, taajuusmuuttajapiirien yhteensopivuusmatriiseilla ja volyymihinnoittelulla.
