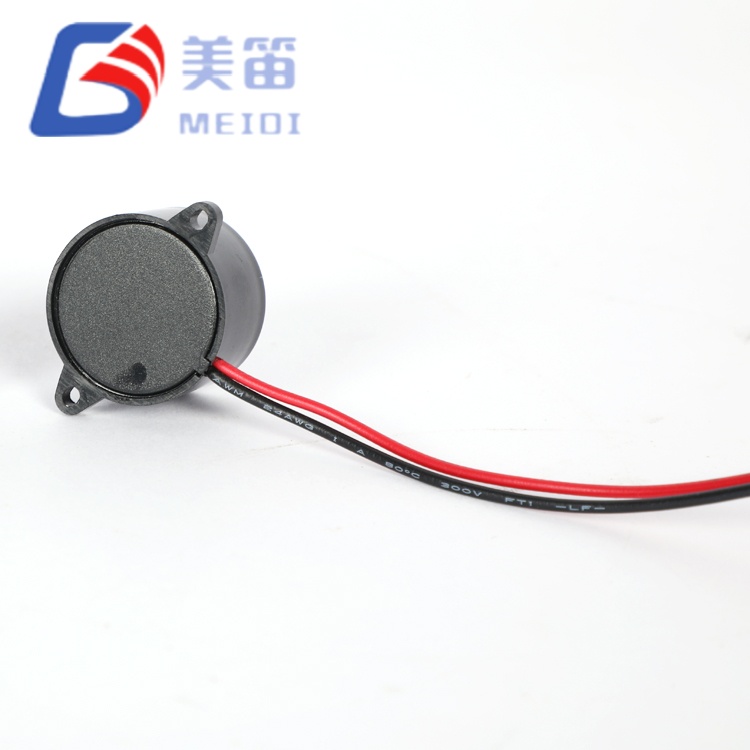

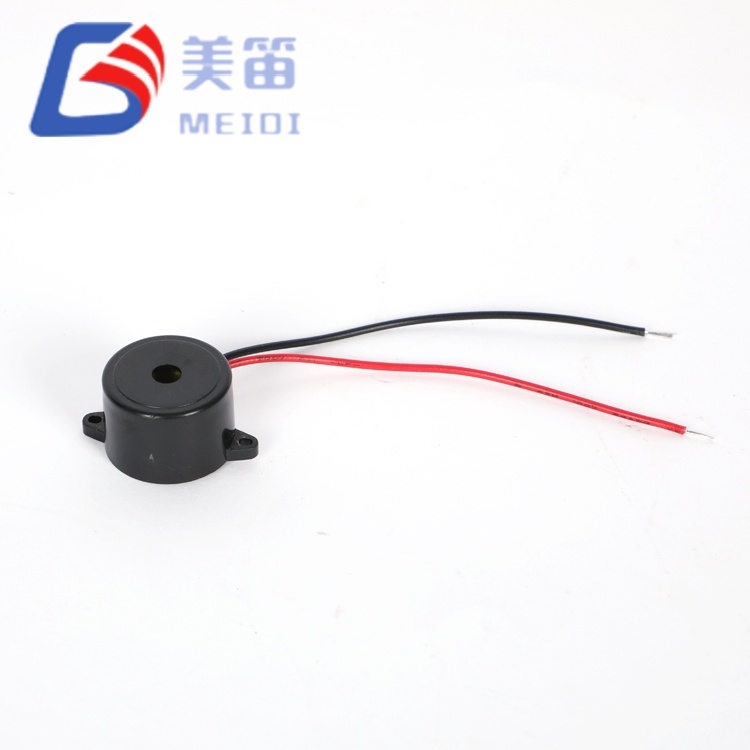

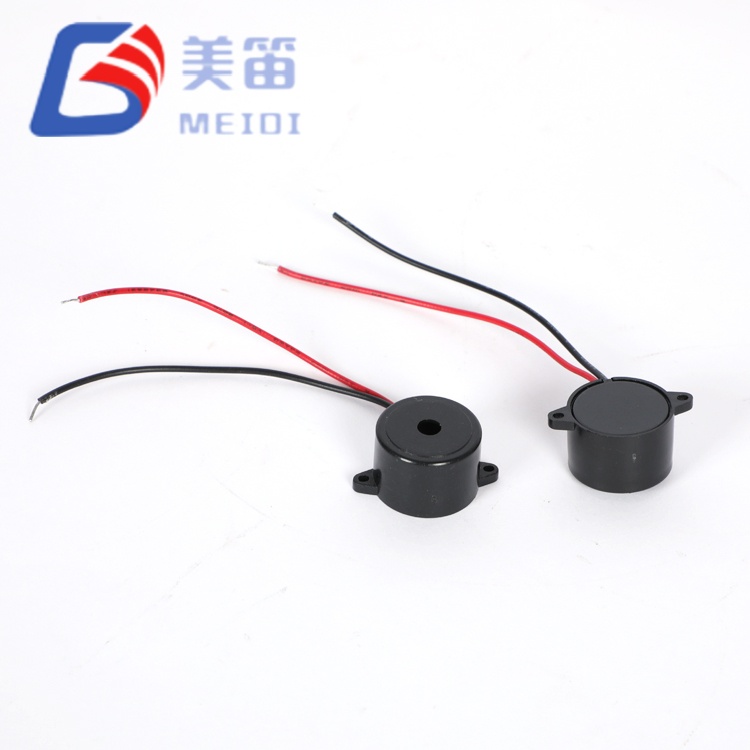

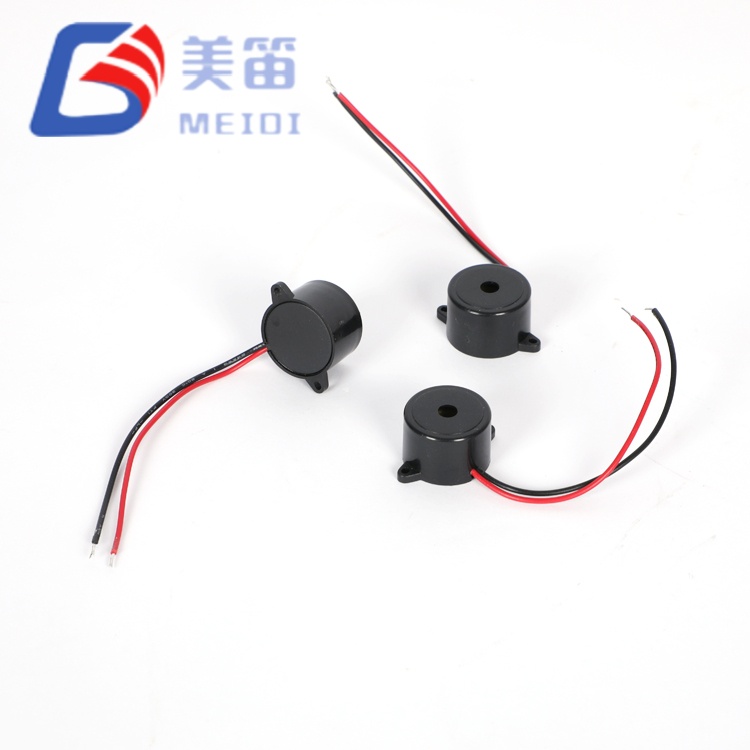

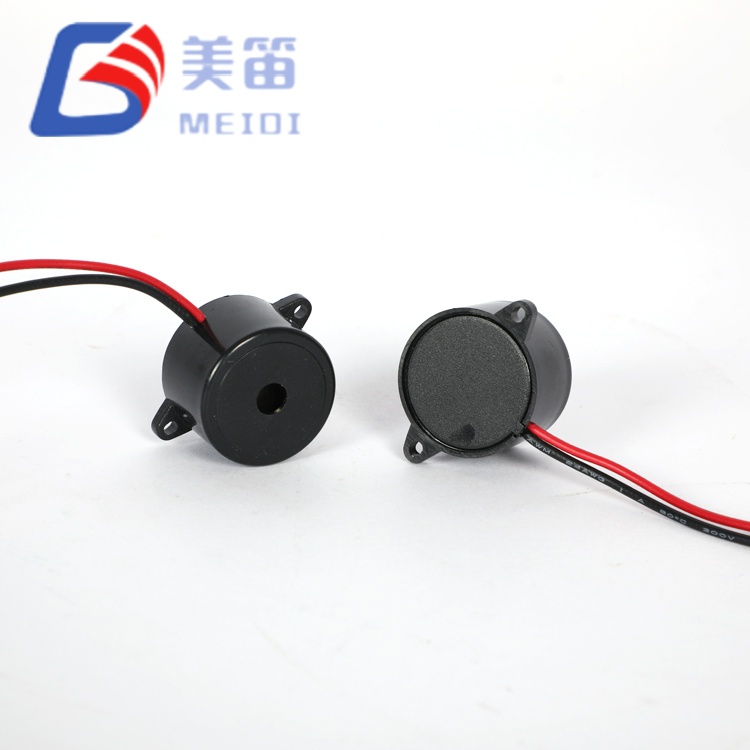

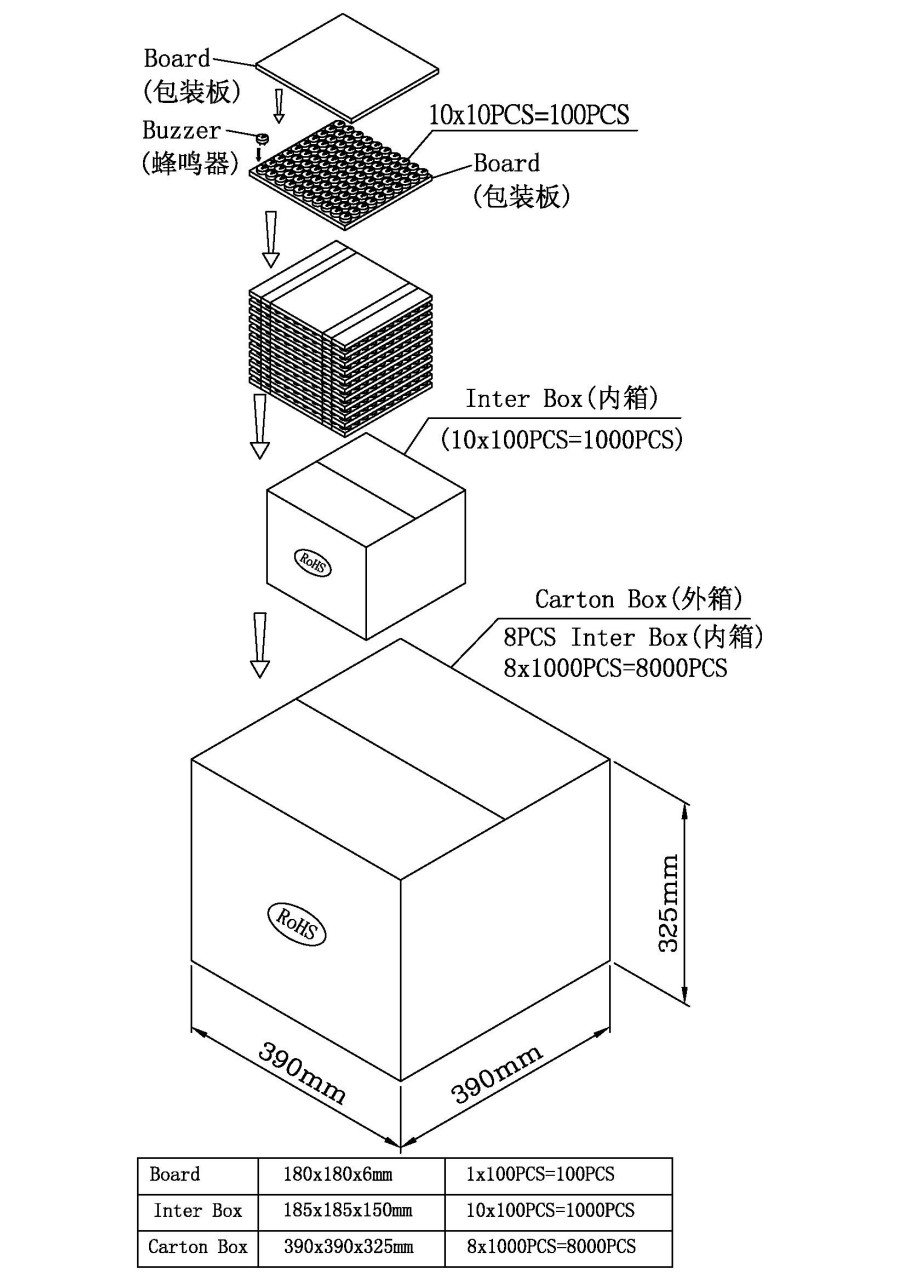

HND-2316L on MEIDIn 23 mm:n aktiivisen summerialustan johto-johdinkokoonpano. Se integroi saman akustisen moottorin ja käyttöpiirin kuin läpireikäinen aktiivinen pietsosähköinen summeri 2316 johtojohdoilla, mutta korvaa piirilevyn nastat lentävillä johtimilla, jolloin äänilähde voidaan irrottaa piirilevy. Sisäänrakennettu oskillaattori reagoi kaikkiin tasavirtalähteisiin välillä 3V ja 24 V ja tuottaa 3000 Hz äänen. Nimellisjännitteellä 12 VDC äänenpainetaso saavuttaa vähintään 90 dB mitattuna 10 cm:llä. ABS-kotelo säilyttää Φ23 × 16 mm jalanjäljen, ja koko kokoonpano painaa 5g. Tämä osa määritetään yleensä summerissa tulee sijaita etusäleikön takana, saranoidun oven sisällä tai eri korkeudella pääelektroniikkakotelosta.
Johdinliitin etäasennusta varten pois piirilevystä
Sähköinen ja akustinen suorituskyky identtinen HND-2316:n kanssa: ≥90dB, 3000Hz
Sisäänrakennettu käyttöpiiri – 12 VDC nimellisjännite, 3–24 VDC käyttöalue
Musta ABS-kotelo, Φ23×16mm, 5g
MEIDI valmistaa 2316 aktiivista pietsosähköistä summeria lankajohdoilla Jiangsun laitoksessaan, jossa kokoonpano suoritetaan sisältää pietsokeraamisen liimauksen, piirilevyn asennuksen, kotelon sulkemisen ja erillisen lyijylangan juotosvaihe. Valmiiksi kuoritut johdot juotetaan käsin tai vastusjuotetaan summerin liittimiin valvotun lämpötilan ja viipymäajan alla. Vetotesti on käytetään kunkin erän näytteeseen mekaanisen eheyden varmistamiseksi. Johdon perässä Jokainen yksikkö on akustisesti suojattu: SPL, taajuus ja virta ovat mitattu 12Vp-p, 3000Hz käyttämällä automaattista testiasemaa. Läpäisyprosentti ja SPL-jakauma kirjataan erän jäljitettävyyttä varten.
Sama seitsemän kohteen luotettavuussarja, jota käytetään HND-2316:ssa (kosteus, korkea lämpötila varastointi, matalalämpötilavarastointi, lämpökierto, pudotus, tärinä, juotoksen lämmönkestävyys) käytetään HND-2316L-näytteisiin. Testitulokset ovat asiakkaiden saatavilla pätevyystiedot osana niiden komponenttien hyväksymisprosessia.
| Parametri | Arvo | Testiolosuhteet / Huomautuksia |
| Tuotetyyppi | Pietsosähköinen aktiivinen summeri lyijyjohdoilla | — |
| Nimellisjännite | 12 VDC | — |
| Käyttöjännite | 3–24 VDC | — |
| Resonanssitaajuus | 3000 ± 500 Hz | — |
| Äänilähtö 10 cm | ≥90 dB | 3000 Hz neliöaalto, 12 Vp-p |
| Nykyinen kulutus | ≤10 mA | 3000 Hz neliöaalto, 12 Vp-p; parametritaulukko ≤10mA; testiraportin otsikko voi viitata arvoon ≤15mA – katso testiraportin yhteenveto |
| Käyttölämpötila | -20 ℃ ~ +80 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +85 ℃ | Ei toiminnassa |

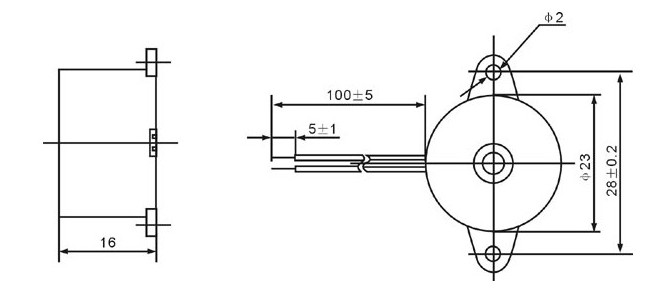

| Mitat (Halkaisija × K) | Φ23 ± 0,5 × 16 ± 0,3 mm | Vain runko; vetotoleranssi ±0,5 mm, ellei toisin mainita |
| Paino | 5 g | — |
| Asunnon materiaali | Musta ABS | — |
| Kapasitanssi | 12 ± 40 % nF | Viitearvo määrittelyotsikkoa kohti; ei varmennettu näytekohtaisesti |
| Yhteystyyppi | Johdot | Manuaalinen juotos johtoihin |
Koska 2316 aktiivinen pietsosähköinen summeri johdolla ei rajoita PCB-jalanjälki, suunnittelijoilla on vapaus Aseta summeri maksimaalisen kuuluvuuden saavuttamiseksi tai sopimaan epäsäännöllisiin kotelon geometrioihin. Muutama käytäntö auttaa säilyttämään pitkän aikavälin luotettavuuden:
Langan kiinnityspisteet:Reititä isäntäkotelon sisällä johdot a kiinteää riviliitintä tai käytä nippusidettä, joka on asennettu erottimeen 20–30 mm:n päähän summerin runko. Tämä eristää juotetut liitokset tärinältä ja tahattomalta vetämiseltä.
Johdon pituutta koskevia huomioita:Vakiopituuksia tarjotaan; pidempään mukautettuja vaihtoehtoja voidaan toimittaa. Kun määrität laajennettuja liidejä, ota huomioon lisätyt sarjaresistanssi ja sen merkityksetön vaikutus korkeaimpedanssiseen pietsosisääntuloon, mutta myös summerin sisäisen oskillaattorin säteilevän EMI:n mahdollisuus. A kierretty parijärjestely tai pieni ferriittihelmi voivat lieventää tätä herkissä piireissä.
Kotelon akustiikka:Jos summeri on sijoitettu rei'itetyn paneelin taakse tai säleikköä, varmista, että avoin alue on vähintään yhtä suuri kuin ääniportin halkaisija. Ankarasti rajoitettu aukko voi vaimentaa SPL:ää useilla desibeleillä.
Manuaalinen juottaminen johtoihin:Raudan lämpötila 350±10 ℃ 2-5 s suositellaan, ja lämpö kohdistetaan ensisijaisesti lankaan. Vältä laitteen nostamista tai taivuttamista johdin kotelon ulostulossa käsittelyn aikana.
Laitepaneelit, joissa summeri on asennettu etupaneeliin ja kytketty takaisin a ohjauskortti, joka sijaitsee syvemmällä rungossa.
Turvailmaisimet, jotka vaativat äänihälytyksen tietyllä korkeudella, erotettuina anturin elektroniikasta.
Teollisuuskoneet, joissa on hajautetut hälytyspisteet, kaikki kytketty johtosarjan kautta yhdelle logiikkaohjaimelle.
Autojen jälkimarkkinoiden lisäosat (pysäköintitunnistinsarjat, kuolleen kulman osoittimet). summeri on liitetty olemassa olevaan 12 V piiriin.
Jälkiasennusprojektit, joissa vikaantunut piirilevylle asennettava summeri korvataan vastaavalla johdolla kun levyjen uusiminen on epäkäytännöllistä.

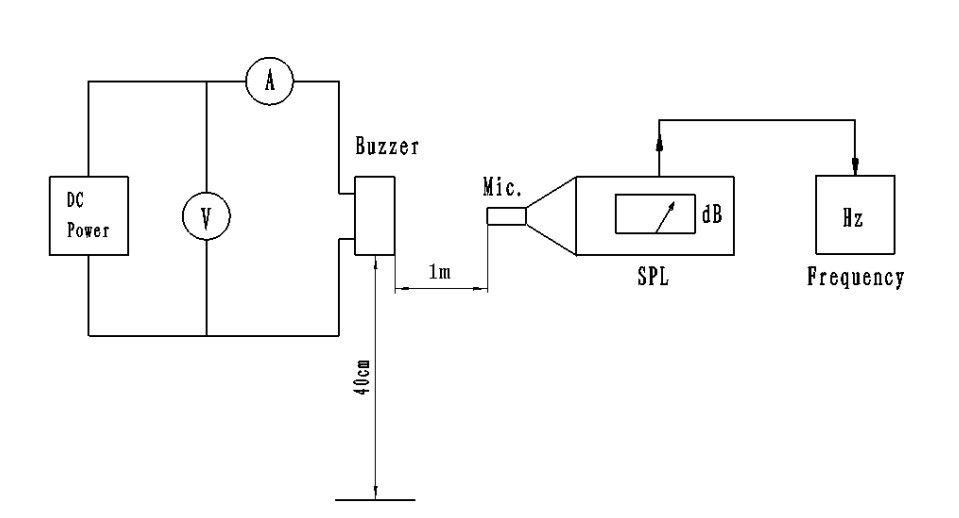

2316:n aktiivinen pietsosähköinen summeri johdoilla noudattaa samaa akustista testiprotokollaa kuin HND-2316: 12Vp-p neliö aalto 3000 Hz, mitattuna 10 cm. Näytetiedot vahvistavat SPL ≥90dB ja taajuuden 3000±500Hz sisällä. Joissakin testiraporttien otsikoissa luetellaan virtaraja ≤15mA, mikä eroaa parametritaulukon arvosta ≤10mA. Käytännössä mitattu virta arvot ovat jatkuvasti selvästi molempien rajojen alapuolella. Testidokumentaatiota varten joka vastaa tiettyä toimituserää, ota yhteyttä MEIDiin.
Johtopäätös: LOPPU. Ulkonäkö, napaisuus ja langan kiinnitys täyttävät hyväksymisstandardit.
1. Käytä tasajännitettä vain 3–24 V -ikkunassa. Transientit tämän alueen ulkopuolella voi vahingoittaa oskillaattorin IC:tä.
2. Kotelo on avoin, eikä sitä ole suunniteltu estämään nesteen sisäänpääsyä. Pidä ääni portti kuivana ja ilman juoksutusainejäämiä.
3. Aseta ympäristöön, jossa on syövyttäviä kaasuja (ammoniakki, rikkiyhdisteet). summeri suojatussa lokerossa tai levitä vain mukautuva pinnoite liitäntäalueelle välttäen akustista kalvoa.
4. SPL on tarjonnasta riippuvainen. Tarkista, että käyttöjännite ja käytettävissä oleva virta täyttää summerin vaatimukset kuormitettuna.
5. Älä peitä ääniporttia. Jopa osittainen peittäminen voi laskea tehoa 3–6 dB ja siirrä resonanssihuippua.
6. Säilytä kuivausaineella suljettuna. Kosteuden imeytyminen voi hapettaa lyijylankanauhat ja vähentää juotettavuutta.
7. Kiinnitä johdot asennuksen jälkeen vedonpoistajalla. Kiinnittämättömät johdot voi siirtää mekaanisen iskun juotosliitoksiin, mikä lopulta aiheuttaa ajoittaista kontaktia.
K1: Onko HND-2316L sähköisesti identtinen HND-2316:n kanssa?
Kyllä. Molemmilla on sama nimellisjännite, toiminta-alue, taajuus, SPL ja sama nykyiset tekniset tiedot. Ainoa ero on päätteen tyyli: lyijyjohdot läpireiän tappeihin verrattuna.
Q2: Voinko saada HND‑2316L:n mukautetuilla johdinpituuksilla tai liitinpäillä?
Saatavilla on mukautettuja johtojen pituuksia, johdinmittareita ja liitinpäätteitä. Tyypilliset vähimmäistilausmäärät ovat voimassa. Ota yhteyttä MEIDI-tietoihin toteutettavuusvastauksen vaatimukset.
Q3: Testiraportti näyttää joskus ≤15mA. Mitä virtarajaa minun pitäisi käyttää?
Tuoteparametritaulukossa lukee ≤10mA ja todelliset näytteen mittaukset ovat yleensä noin 5mA. Joissakin raportin otsikoissa oleva ≤15mA on dokumentaatio epäjohdonmukaisuus. Tilauksellesi pätee arvo ≤10mA, ellei toisin ole vahvistanut MEIDI.
Q4: Mikä on suurin etäisyys, jonka voin sijoittaa summerin ajopiiristä?
Lyhyille lennoille ei ole tiukkaa toimintarajoitusta. Ylittäville lankapituuksille 1 metri, ota huomioon johdon jännitehäviö (merkityksellinen summerin alhaiselle tasolle virta) ja säteilyn EMI mahdollisuus. Kierretty pari tai ferriittihelmi suositellaan pitkille kaapeleille meluherkissä järjestelmissä.
Kysymys 5: Soveltuvatko johdot automaattiseen puristamiseen tai IDC-päättämiseen?
Vakiolangassa käytetään säikeitä johtimia, jotka voidaan puristaa sopivilla terminaalit. Eristyssiirtoliitäntää (IDC) ei suositella, koska langan mitta ja eristystyyppi. Ota yhteyttä MEIDiin saadaksesi langan tekniset tiedot.
K6: Voidaanko HND‑2316L käyttää ulkona?
Käyttölämpötila-alue sallii ulkokäytön kohtuullisessa ilmastossa, mutta kotelo ei ole säänkestävä. Suora altistuminen sateelle, pölylle tai kondensaatiolle kosteutta tulee välttää. Ulkoasennuksia varten aseta summeri sisälle tuuletettu, vettä hylkivä kotelo.
Täydellisten tietolomakkeiden, johtokokoonpanopiirustusten tai luotettavuustestin vastaanottaminen HND‑2316L:n raportit, ota yhteyttä MEIDIn ja kerro projektisi tiedot. Suunnittelutuki vastaa yleensä yhden arkipäivän kuluessa.
