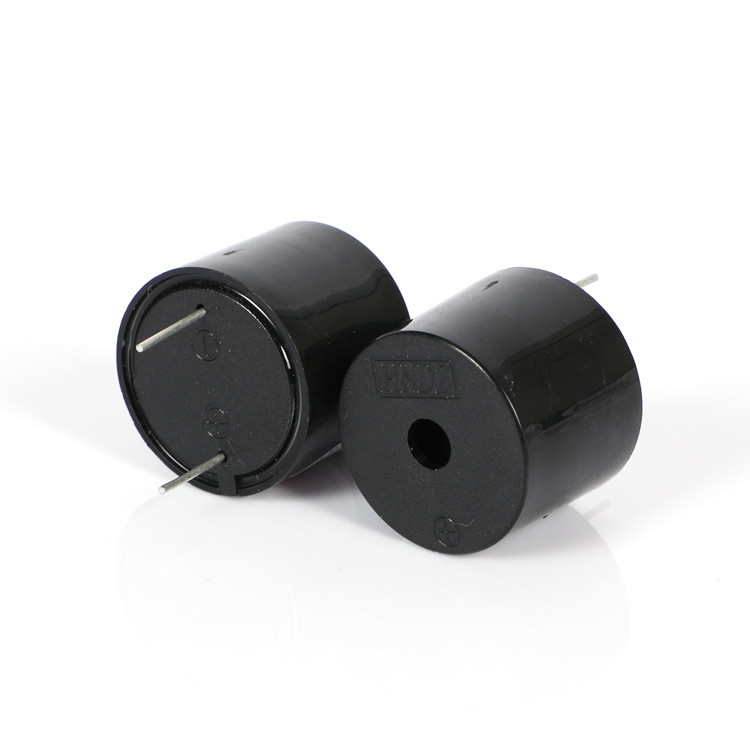

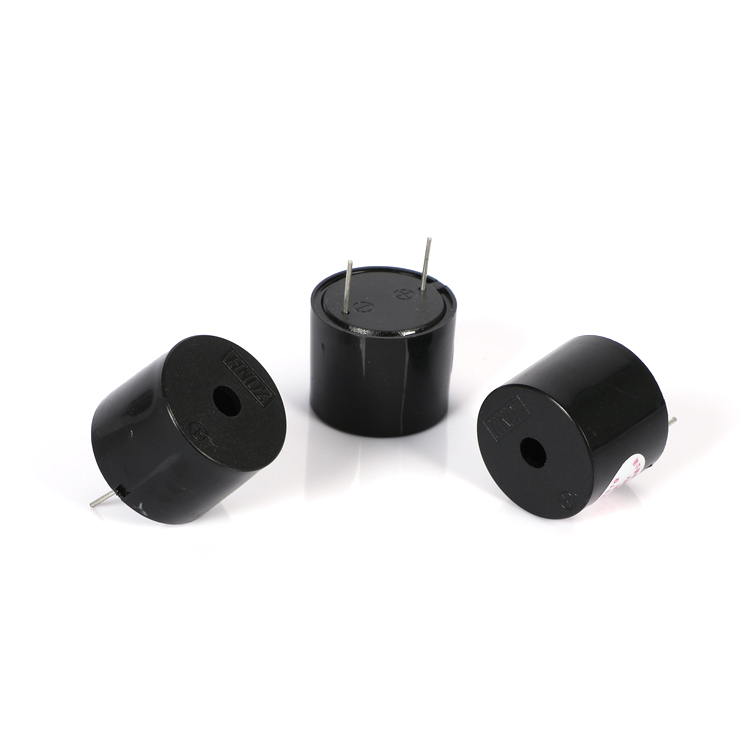

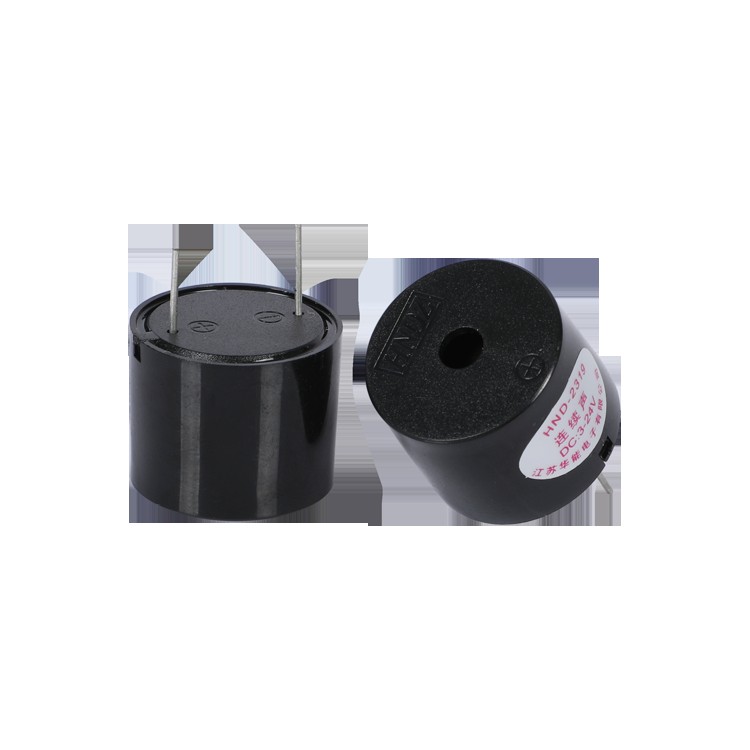

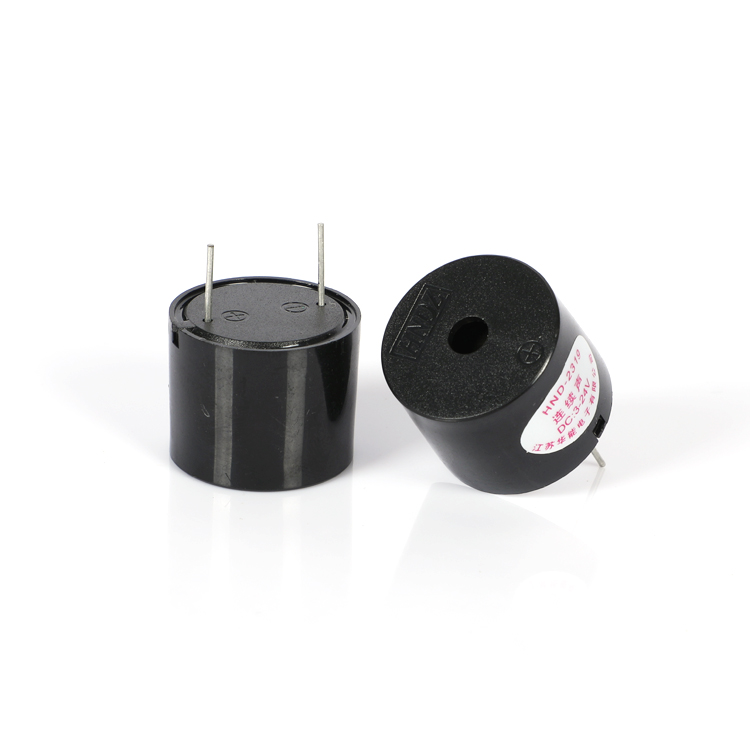

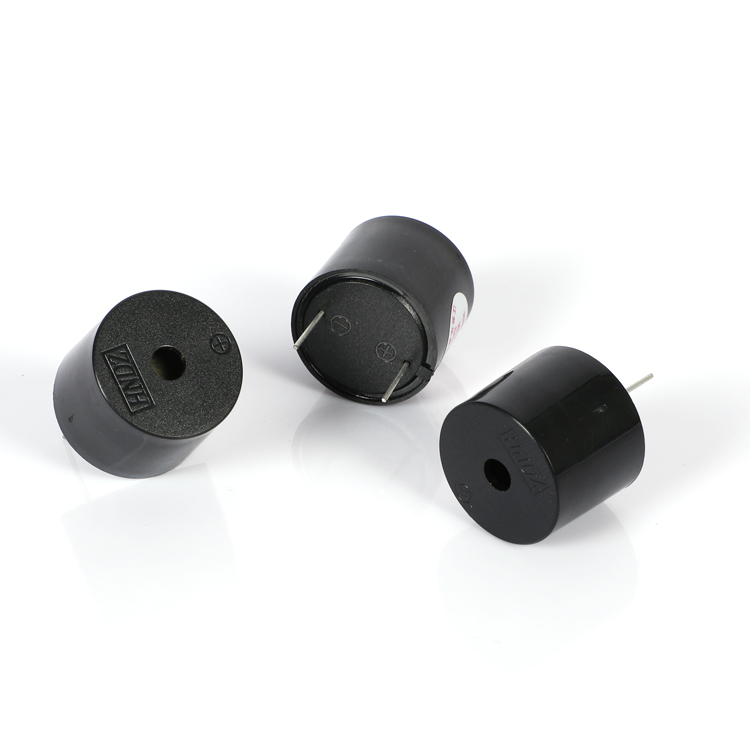

HND-2319 on halkaisijaltaan 23 mm aktiivinen pietsosähköinen summeri, jossa on integroitu käyttöpiiri, sijoitettu mustaan ABS-runkoon. 2319 Active Pietsosähköinen summeri toimii 3 V - 24 V DC syöttöalueella ja tuottaa nimellistaajuus 3700 Hz nimellisjännitteellä 12 VDC. Korkeampi 19 mm kotelo verrattuna 16 mm:n versioihin samassa halkaisijaluokassa, tarjoaa suurennetun akustisen kammion, joka edistää a erottuva sävyinen luonne. Standardin mukaan virrankulutus on ≤10mA 12Vp-p, 3700Hz testitila. Paino 5g ja jalanjälki reiän läpi on sama HND-2316-sarjaan tämä summeri on käytännöllinen valinta malleihin, jotka vaativat korkeampaa hälytystaajuus muuttamatta piirilevyn asettelua.
Sisäänrakennettu värähtelypiiri – DC-jännite tuottaa suoraan 3700 Hz:n äänen
12 VDC nimellisjännite, 3–24 VDC käyttöalue
≥90 dB äänilähtö 10 cm 12 Vp-p, 3700 Hz neliöaallon alla
Virrankulutus ≤10 mA nimellistaajuudella ja -jännitteellä
Φ23×19mm musta ABS-kotelo, läpivientireikäkiinnitys, 5 g
H2319 Active Pietsosähköinen summeri on viritetty resonanssitaajuudelle 3700±500Hz. Tämä asettaa sen tuotoksen korkeammalla kuuluvalla kaistalla kuin 3000 Hz HND-2316, joten se sopii paremmin ympäristöissä, joissa terävämpi, läpitunkevampi hälytys on suositeltava – kuten avoimet teollisuuslattiat tai lääketieteelliset asemat kilpailevan taustamelun kanssa. ±500 Hz toleranssikaista mahdollistaa normaalin tuotannon vaihtelun pitäen sävyn sisällä yhtenäinen havaintoalue.
19 mm:n kotelon korkeus luo suuremman sisäisen ontelon tilavuuden kuin 16 mm variantti. Pietsosähköisessä summerissa ontelon tilavuus vaikuttaa Helmholtziin suljetun ilmamassan resonanssia ja voi vaikuttaa sekä äänenpainetasoon ja taajuuden muotoiluun. HND-2319:llä ja HND-2316:lla on sama 23 mm kalvon halkaisija, HND-2319:n sisäinen lisätilavuus siirtää akustiset impedanssiominaisuudet, mikä myötävaikuttaa sen erottuvaan tonaaliseen ulostuloon.
Molemmilla malleilla on identtinen nastaväli ja PCB-jalanjälki, mikä mahdollistaa suunnittelijoiden arvioida eri taajuuksia ilman levyn muutoksia. Paino 5g on hallittavissa tavallisille läpimeneville juotosliitoksille normaalikäytössä tärinätasot.
| Parametri | Arvo | Testiolosuhteet / Huomautuksia |
| Tuotetyyppi | Pietsosähköinen aktiivinen summeri | — |
| Nimellisjännite | 12 VDC | — |
| Käyttöjännite | 3–24 VDC | — |
| Resonanssitaajuus | 3700 ± 500 Hz | — |
| Äänilähtö 10 cm | ≥90 dB | 3700 Hz neliöaalto, 12 Vp-p |
| Nykyinen kulutus | ≤10 mA | 3700 Hz neliöaalto, 12 Vp-p; testiraportin otsikossa voi olla eri viitearvo – katso testiraportin yhteenveto |
| Käyttölämpötila | -20 ℃ ~ +80 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +85 ℃ | Ei toiminnassa |
| Mitat (Halkaisija × K) | Φ23 ± 0,5 × 19 ± 0,3 mm | Vain runko; vetotoleranssi ±0,5 mm, ellei toisin mainita |
| Paino | 5 g | — |
| Asunnon materiaali | Musta ABS | — |
| Kapasitanssi | 12 ± 40 % nF | Viitearvo määrittelyotsikkoa kohti; ei varmennettu näytekohtaisesti |
| Asennustyyppi | Läpireikä | Wave / Manuaalinen juotos |
Teollisuuden koneiden tilailmaisimet, joissa 3700 Hz:n hälytys katkaisee matalataajuisen taustamelun
Lääketieteelliset valvontalaitteet, jotka vaativat erillisen äänihälytyksen, joka on erillään 3000 Hz:n laiteäänistä
Turvahälytyspaneelit ja kulunvalvontajärjestelmät, joissa on läpivientireikäinen piirilevykokoonpano
Autojen kojelaudan varoitukset (ovikellot, ajovalojen muistutukset) 12 V tasavirtalähteellä
12–24 V DC väylällä toimivat keskeytymättömät teholähteet ja virranjakeluyksiköt
Kuluttaja- ja myyntilaitteet, jotka hyötyvät korkeammasta palauteäänestä
2319 Active Pietsosähköinen summeri kootaan MEIDI:n Jiangsun tuotantolaitoksessa, jossa virtaus sisältää ABS-kotelon ruiskupuristuksen, pietsokalvoliitoksen, piirilevykokoonpanon käyttöpiiri ja lopullinen ultraäänihitsaus tai kotelon mekaaninen kiinnitys. Automaattiset testiasemat mittaavat sitten äänenpainetason, resonanssitaajuuden ja virran Kulutus kullekin yksikölle määritetyssä 12Vp-p, 3700Hz olosuhteissa.
Jokaisesta tuotantoerästä otetaan näytteitä seitsemän kohteen luotettavuusjaksoa varten: kosteusaltistus, varastointi korkeassa lämpötilassa, varastointi matalassa lämpötilassa, lämpökierto, pudotustesti, tärinä kestävyys ja juotteen lämmönkestävyys. Testiparametrit on kohdistettu HND-2319:n parametrien kanssa 3700 Hz taajuus ja 19 mm kotelon tekniset tiedot. Nämä testit ovat osa MEIDIn ISO9001-standardia laatujärjestelmä ja ne on suunniteltu varmistamaan suorituskyvyn vakaus ympäristön kannalta rasitukset, joita tyypillisesti kohdataan kuljetuksessa, varastoinnissa ja loppukäytössä.
Kymmenen näytteen testiraportti mallille HND-2319 on saatavilla. Testi suoritettiin 12Vp-p neliöaalto 3700Hz. Mitatut SPL-arvot vaihtelevat 99 dB:stä 105 dB, kaikki ylittävät ≥ 90 dB vähimmäisarvon. Virtalukemat vaihtelevat välillä 5,00 mA - 5,33 mA, mikä on alle parametritaulukon ≤10 mA määrityksen. Taajuusmittaukset ovat 3620 Hz:n ja 3780 Hz:n välillä 3700±500Hz ikkuna. Mittatarkistukset vahvistavat vaatimustenmukaisuuden Φ23×19mm suunnittelutoleranssit.
Huomautus: Testiraportin otsikko viittaa virtarajaan ≤15mA, joka eroaa tuoteparametritaulukossa ilmoitetusta arvosta ≤10mA. Oikean puolesta nykyiset tilauksesi tiedot, ota yhteyttä MEIDIin vaatimukset. Esimerkkitiedot kuvaavat tyypillistä jakelua, mutta eivät muodostavat taatun suorituskykyalueen.
| Näyte | SPL (dB) | Virta (mA) | Taajuus (Hz) | Halkaisija (mm) | Korkeus (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Johtopäätös: LOPPU. Ulkonäkö, napaisuus ja nauhan suunta vastaavat eritelmiä.
1. Käytä tiukasti 3–24 VDC:n alueella. Tämän ylittävä jännite voi aiheuttaa pysyvä vaurio sisäisessä värähtelypiirissä.
2. Tätä tuotetta ei ole suljettu. Vältä veden, juoksutusainejäämien tai liiman pääsyä sisään ääniportin kautta, mikä voi muuttaa taajuusvastetta ja vähentää lähtöä.
3. Altistuminen syövyttäville kaasuille tai korkealle kosteudelle voi heikentää pietsoelementtiä ja messinkikoskettimet ajan myötä. Säilytä ja käytä valvotuissa ympäristöissä.
4. Äänenpainetaso riippuu syöttöjännitteestä ja lähdevirran kapasiteetista. Varmista, että käyttöpiirisi pystyy toimittamaan riittävästi virtaa kuormitettuna.
5. Pidä etuosan akustinen portti vapaana. Esteitä, välilevyjä tai tiukasti asennetut kannet vähentävät SPL:ää ja siirtävät tehollista taajuutta.
6. Säilytä alkuperäisessä kuivatussa pakkauksessa kokoamiseen asti kosteuden estämiseksi absorptio ja tapin hapetus.
1. Miten HND-2319 eroaa HND-2316:sta MEIDI-valikoimassa?
2319 Active Pietsosähköinen summeri on viritetty taajuudelle 3700±500 Hz 19 mm:n kotelon korkeudella. kun taas HND-2316 toimii 3000±500Hz 16mm korkeudella. Molemmilla on sama halkaisija 23 mm, 12 VDC luokitus, 3–24 VDC käyttöjännite kantama ja läpireiän jalanjälki. Ensisijaiset erot ovat taajuus nauha ja pystyvälys.
2. Mikä on 3700 Hz:n resonanssitaajuuden merkitys?
3700 Hz:n ääni varaa korkeamman kaistan kuin 3000 Hz, joten se havainnollisesti terävämpi. Tästä voi olla hyötyä meluisissa ympäristöissä tai sovelluksia, joissa useat summerit tarvitsevat erillisen taajuuserotuksen. Taajuuspyyhkäisytiedot voidaan toimittaa pyynnöstä.
3. Miksi testiraportissa näkyy virta ≤15 mA, kun parametritaulukossa lukee ≤10 mA?
Testiraportin otsikon (≤15mA) ja tuotteen välinen ero parametritaulukko (≤10mA) on dokumentaation epäjohdonmukaisuus. Mitattu näyte arvot ovat jatkuvasti noin 5 mA. Ota yhteyttä MEIDiin varmistaaksesi oikea erittely hankintaasi varten.
4. Mikä pystysuora välys vaaditaan HND-2319:lle?
Rungon korkeus on 19,0±0,3 mm. Lisätilaa tulee varata läpireiän lyijyuloke ja juotosfileet. Yksityiskohtainen mekaaninen piirustukset ovat saatavilla MEIDIn kautta.
5. Voinko vaihtaa HND-2319:n olemassa olevaan HND-2316-jalanjäljeen?
Kyllä. Pin-väli ja piirilevyn reikäkuvio ovat identtiset. Ainoa fyysinen muutos on 3 mm:n korkeuden lisäys. Varmista, että kotelosi mahtuu korkeampi profiili ennen vaihtoa.
6. Miksi testiraportissa käytetään neliöaaltoa aktiivisena summerina?
HND-2319 on suunniteltu tasavirtakäyttöön sisäänrakennetulla värähtelyllä. 12 Vp-p neliöaalto on standardoitu karakterisointiehto käytetään testiraportissa. DC-aseman suorituskykytiedot ovat saatavilla erikseen.
Täydelliset tietolomakkeet, taajuuden karakterisointikäyrät, virta spesifikaatioselvitys tai PCB-jalanjälkipiirustukset HND‑2319, ota yhteyttä MEIDiin ja kerro hakemuksesi tiedot. Suunnittelutuki vastaa yleensä yhden arkipäivän kuluessa.
