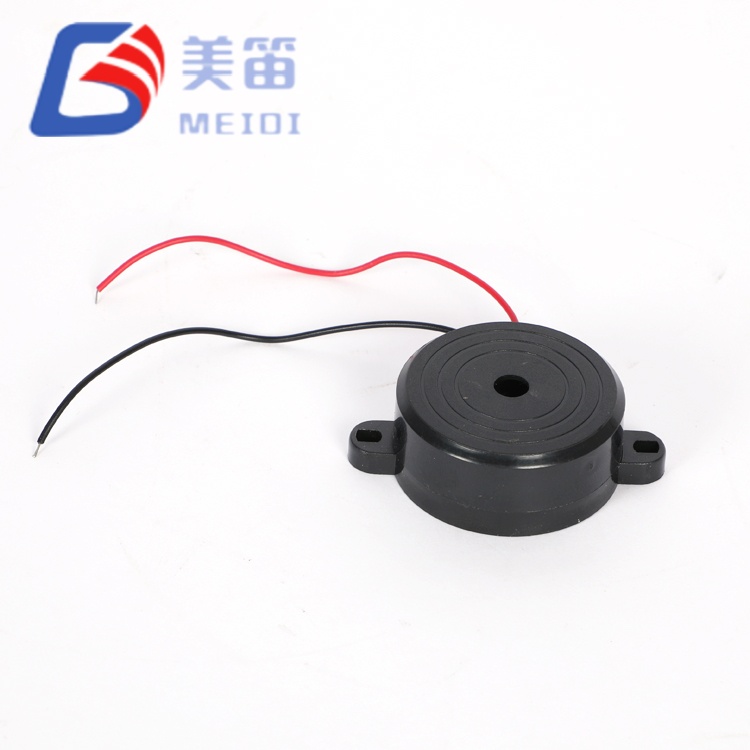

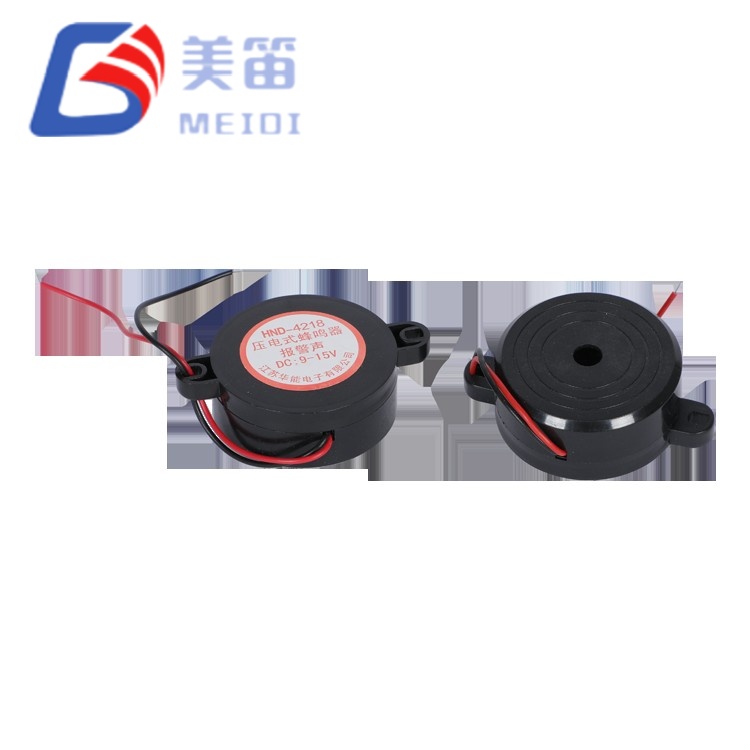

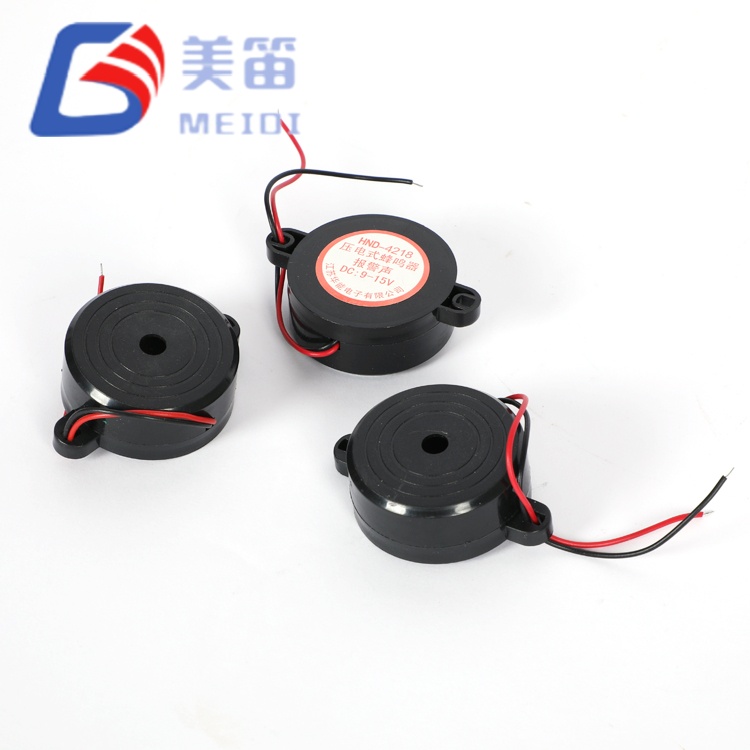

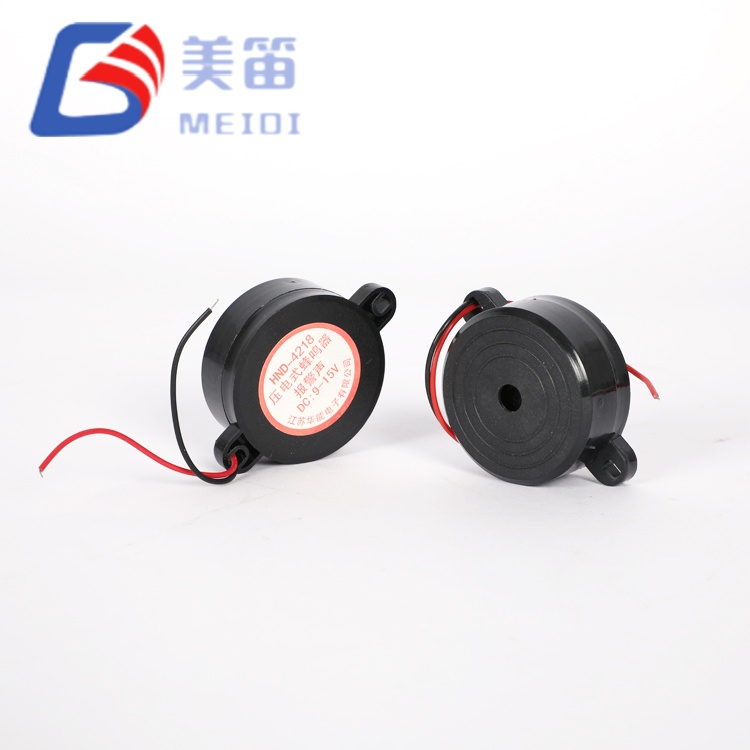

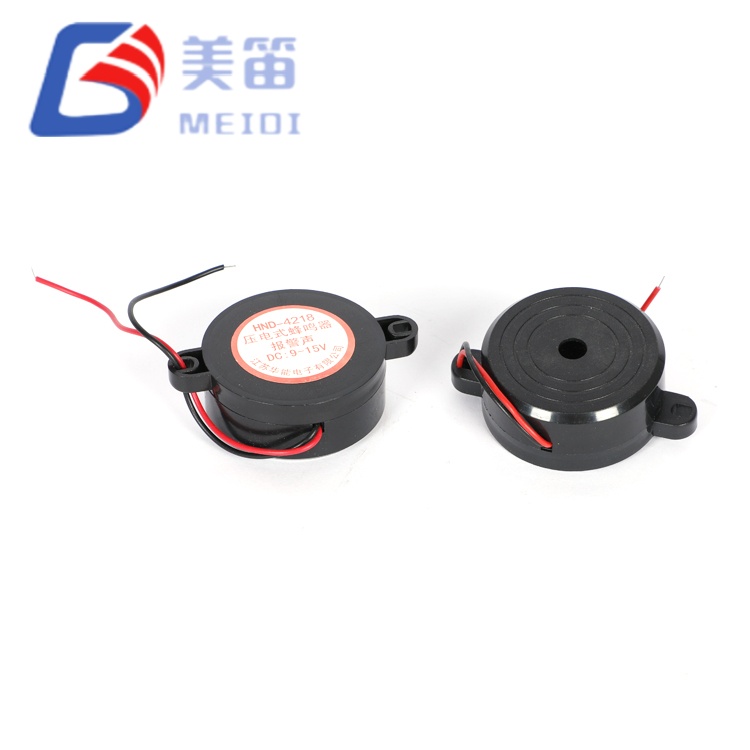

HND-4218 on halkaisijaltaan 42 mm:n aktiivinen pietsosähköinen summeri, jossa on sisäänrakennettu värähtelypiiri, sijoitettu mustaan ABS-koteloon. DC-jännitteen syöttäminen 3 V - 24 V alueella suoraan tuottaa nimellisen 2800 Hz äänimerkin, mikä eliminoi ulkoisen signaalilähteen tarpeen. Sen suurempi säteilevä pinta verrattuna 23 mm:n luokan summereihin edistää äänenpainetta vähintään 90 dB 10 cm:n etäisyydellä nimellisajo-olosuhteissa. Tämä läpireiän komponentti on yleisesti valittu teollisuuden ohjauspaneeleihin, autojen varoitusilmaisimiin, lääketieteellisiin laitteisiin hälytyksiä ja turvajärjestelmän ilmaisimia, joissa vaaditaan kovaa, yhtenäistä ääntä.
Sisäänrakennettu värähtelypiiri – syötetty tasajännite tuottaa suoraan kuuluvan äänen
12 VDC nimellisjännite, 3–24 VDC käyttöalue
8 mA virrankulutus spesifikaatiota kohti
2800 ± 500 Hz resonanssitaajuus
42 × 18 mm ABS-kotelo, läpivientireikäkiinnitys
Integroitu ohjauspiiri — hyväksyy tasajännitteen suoraan ja lähettää 2800 Hz:n äänen ilman ulkoiset oskillaattorikomponentit
42 mm:n kalvo, joka on sijoitettu jäykkään ABS-runkoon – tarjoaa suuremman tehokkaan säteilyalueen kuin tyypilliset 23 mm:n summerit, jotka tukevat korkeampaa äänentoistoa avoimessa asennuksessa
Laaja syöttöalue – toimii 3V - 24V DC, sopii sekä akkukäyttöisille että teollisuuden jännitekiskojen suunnittelu
Yhteensopiva aaltojuottamisen (260°C) ja manuaalisen juottamisen (350°C) kanssa, jopa 2-3 lämpöä sykliä eritelmän mukaan
| Parametri | Arvo | Testiolosuhteet / Huomautuksia |
| Tuotetyyppi | Pietsosähköinen aktiivinen summeri | — |
| Nimellisjännite | 12 VDC | — |
| Käyttöjännite | 3–24 VDC | — |
| Resonanssitaajuus | 2800 ± 500 Hz | — |
| Äänilähtö 10 cm | Minimi 90 dB | 12 Vp-p neliöaalto, 2800 Hz, 10 cm (testiprotokollaa kohti); DC-aseman SPL-arvot saatavilla pyynnöstä |
| Nykyinen kulutus | 8 mA (tyyppi) | Testattu nimellisjännitteellä; yksittäisissä testiraporteissa voi olla ≤8mA |
| Käyttölämpötila | -20 ℃ ~ +80 ℃ | Jatkuva toiminta |
| Varastointilämpötila | -30 ℃ ~ +85 ℃ | Ei toiminnassa |

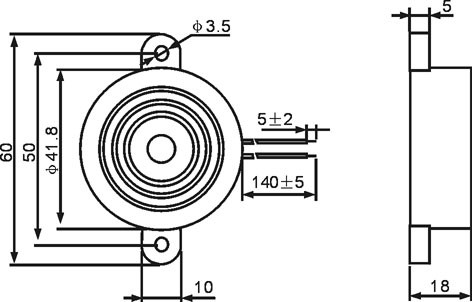

| Mitat (Halkaisija × K) | 42 × 18 mm | Vain runko; vetotoleranssit ±0,5 mm, ellei toisin mainita |
| Paino | 12 g | — |
| Asunnon materiaali | Musta ABS | — |
| Asennustyyppi | Läpireikä | Aalto- tai manuaalinen juottaminen |
| Menetelmä | Lämpötila | Aika | Max Cycles |
| Aaltojuotto ★ | 260 ± 5 ℃ | 4-6 s | 2–3 |
| Manuaalinen juottaminen | 350 ± 10 ℃ | 2-5 s | 2–3 |
★ Suositeltu prosessi volyymituotantoon
Teollisuuden ohjauspaneelit ja koneen tilailmaisimet
Autojen äänivaroitukset (turvavyömuistutukset, pysäköintitunnistimen varoitukset)
Lääketieteellisten laitteiden hälytykset (potilasmonitorit, infuusiopumput)
Turvajärjestelmän hälyttimet ja palohälyttimet
UPS-vikailmaisimet
Julkiset tietonäytöt ja kioskien äänimerkit

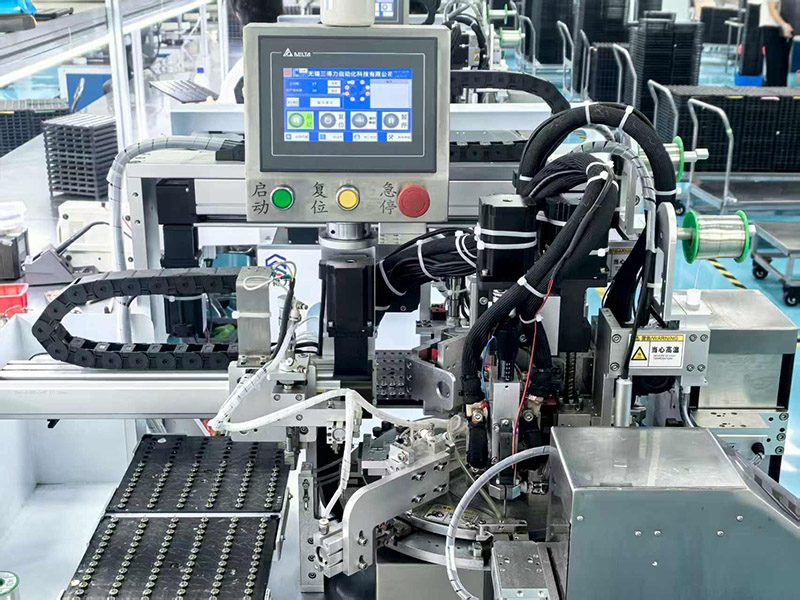

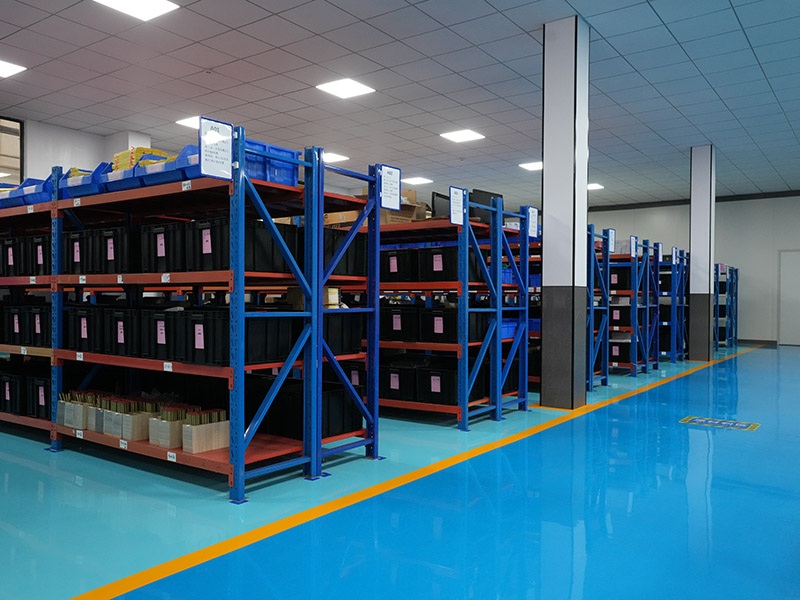

MEIDI valmistaa 4218 Active Pietsosähköistä summeria Jiangsun tuotantolaitoksessaan, jossa on automatisoitu kokoonpano. linjat pietsosähköisille summereille, talon sisäinen ruiskuvalu ABS-koteloille ja erillinen akustiset testiasemat. Jokainen tuotantoerä käy läpi luotettavuuden varmennusprotokollan, joka sisältää altistuksen kosteudelle, säilytyksen korkeassa/matalassa lämpötilassa, lämpökierron, pudotustestauksen, tärinänkestävyys ja juotteen lämmönkestävyys – kaikki suoritetaan HND-4218-spesifikaatiotasoilla.
Laatujärjestelmämme toimii ISO9001:n mukaisesti, ja saapuvat materiaalitarkastukset, prosessinaikainen valvonta ja 100 % lopullinen akustinen testaus ennen toimitusta. Volyymihankintoja varten voimme tarjota eräkohtaisia testitietoja, mukaan lukien SPL-taajuusvastekäyrät ja virta kulutuskirjat.

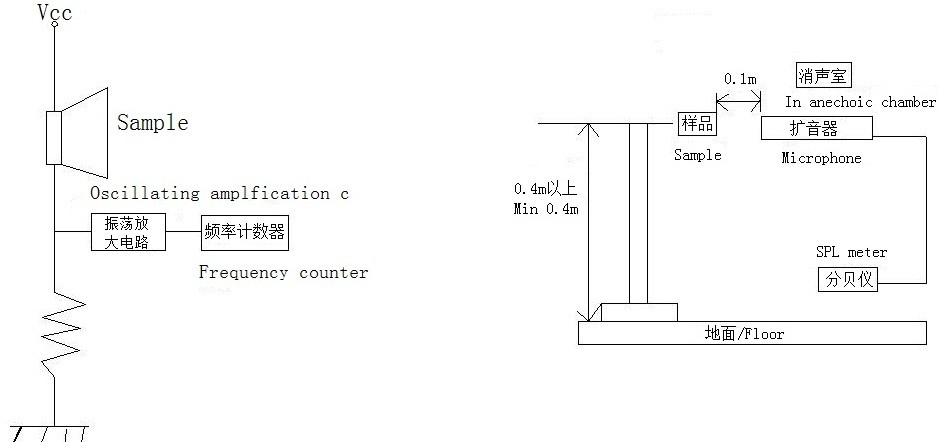

Seuraavat tiedot vastaavat HND-4218-spesifikaatiota. Tuotekohtainen testiraportti, jossa näytemittaustiedot ovat saatavilla pyynnöstä. Testiprotokolla käyttää 12 Vp-p neliötä aalto 2800 Hz, mitattuna 10 cm. DC-aseman luonnehdintaa varten ota yhteyttä MEIDiin tekninen tuki.
| Tuote | Erittely |
| Äänenpainetaso | Minimi 90 dB |
| Taajuus | 2800 ± 500 Hz |
| Nykyinen | 8 mA (tyypillinen) |
| Mitat | 42 × 18 mm |
Täydellisen HND-4218-testiraportin tai luotettavuustestitiedot saat lähettämällä teknisen kyselyn.
1. Käytä vain 3–24 VDC:n alueella. Tämän alueen ulkopuolella olevat jännitteet voivat vahingoittaa sisäosia oskillaattori tai pietsoelementti.
2. Tätä summeria ei ole sinetöity. Vältä veden, juoksutusainejäämien tai liiman pääsyä äänen läpi portti, joka voi muuttaa taajuutta ja vähentää tehoa.
3. Pitkäaikainen altistuminen syövyttäville kaasuille (esim. H2S, SO₂) tai korkealle kosteudelle voi heikentää messinkialustan ja elektrodiliitännät.
4. Äänenpainetaso riippuu syöttöjännitteestä ja lähdevirran kapasiteetista. Tarkista se ajopiirisi voi tuottaa riittävästi virtaa kuormitettuna.
5. Pidä etuosan akustinen portti poissa esteistä. Jopa osittainen tukos vähentää SPL:ää ja muuttaa havaittua taajuutta.
6. Säilytä alkuperäisessä kuivatussa pakkauksessa kosteuden imeytymisen ja tappien hapettumisen estämiseksi ennen juottamista.
1. Vaatiiko HND-4218 ulkoisen oskillaattoripiirin?
Ei. 4218 Active Pietsosähköinen summeri on aktiivinen pietsosähköinen summeri, jossa on sisäänrakennettu värähtelypiiri. DC-jännitteen käyttäminen nimellisalueella tuottaa suoraan kuuluvan 2800 Hz:n äänen.
2. Mikä on pienin jännite, jolla summeri toimii luotettavasti?

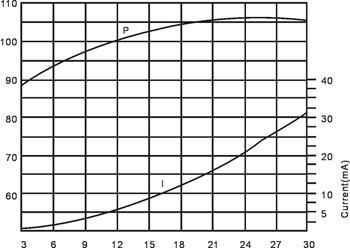

Määritetty käyttöjännitealue on 3VDC - 24VDC. Laite toimii 3VDC; äänenpainetaso kuitenkin kasvaa jännitteen myötä. Matalajännitteiseen suorituskykyyn käyrät, ota yhteyttä MEIDIn sovelluksen karakterisointitiedot.
3. Voidaanko tätä summeria käyttää ulkona tai kosteassa ympäristössä?
HND-4218:ssa on avoin rakenne, eikä sitä ole suunniteltu vedenpitävälle tai korkealle kosteudelle sovelluksia. Altistuminen kosteudelle, kondensaatiolle tai syövyttävälle ilmalle voi aiheuttaa suorituskyvyn ajautuminen. Jos kyseessä on ympäristösuojattu asennus, katso sovelluksen huomautukset tai ota yhteyttä MEIDIn vaihtoehtoisiin tiivistysvaihtoehtoihin.
4. Mitä juotosmenetelmää suositellaan tälle läpimenevälle summerille?
Aaltojuotto 260°C:ssa 4–6 sekunnin ajan on suositeltu menetelmä volyymituotantoon. Myös manuaalinen juottaminen 350 °C:ssa 2–5 sekunnin ajan on hyväksyttävää. Rajoita lämpöaltistus alle 2–3 sykliä ohjeiden mukaan kotelon muodonmuutosten välttämiseksi.
5. Onko lähtötaajuus kiinteä vai vaihteleeko se jännitteen mukaan?
Sisäinen oskillaattori ylläpitää vakaata taajuutta lähellä 2800 Hz koko toiminnan ajan jännitealue. Vaikka SPL vaihtelee jännitteen ja kuorman mukaan, taajuusmuutos on minimaalinen määritetyllä toimitusalueella.
6. Miksi testiprotokolla käyttää 12 Vp-p neliöaaltoa aktiiviselle summerille?
12 Vp-p neliöaalto 2 800 Hz:llä on standardi karakterisointiehto erittelyn johdonmukaisuus. HND-4218 on mitoitettu 12 VDC:n toimintaan sisäisellä laitteella ajaa; DC-suorituskykytiedot ovat saatavilla pyynnöstä.
Pyydä koko tietolomake, mekaaniset piirustukset, SPL-taajuusvastekäyrät, tai HND-4218:n luotettavuustestitiedot, ota yhteyttä MEIDiin hakemuksesi kanssa vaatimukset. Suunnittelutuki vastaa yleensä yhden arkipäivän kuluessa.
