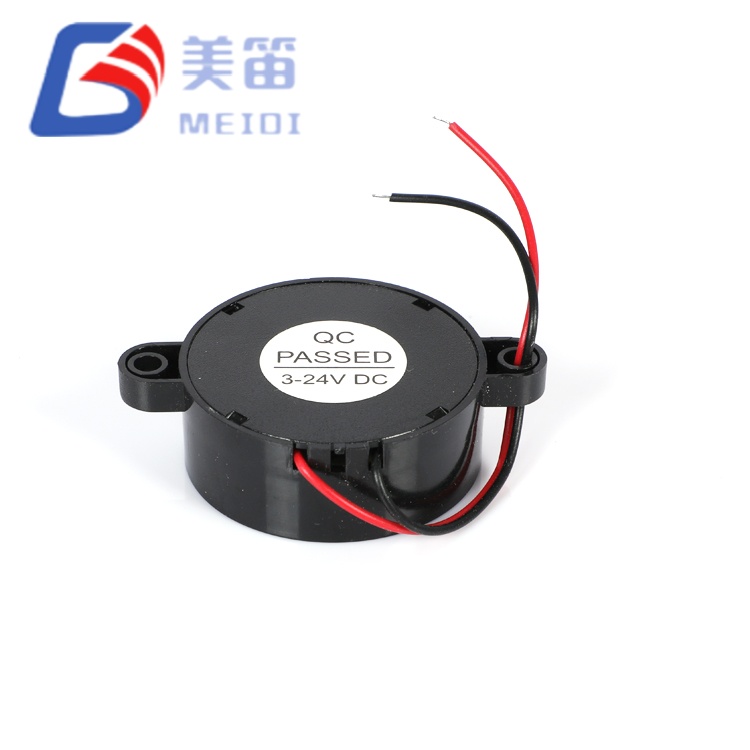

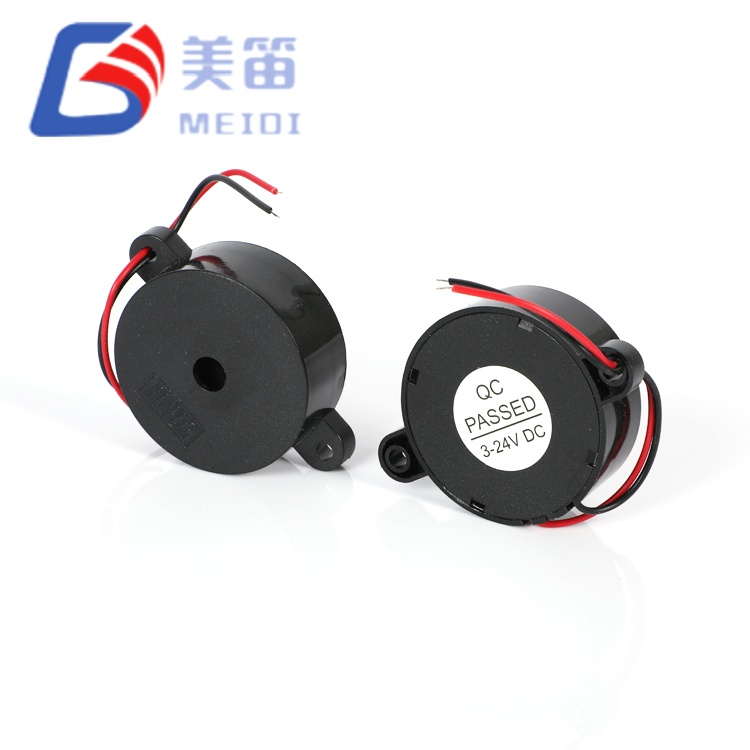

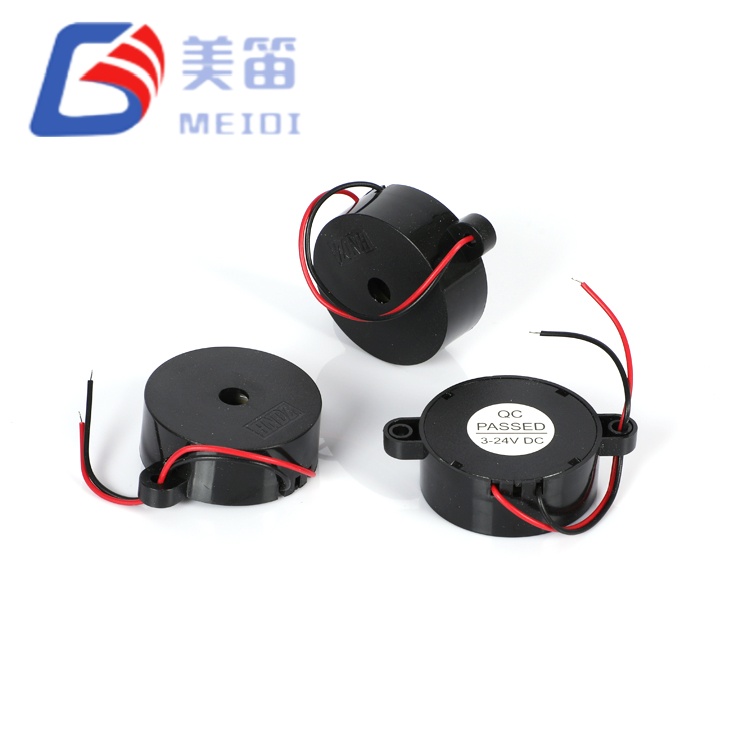

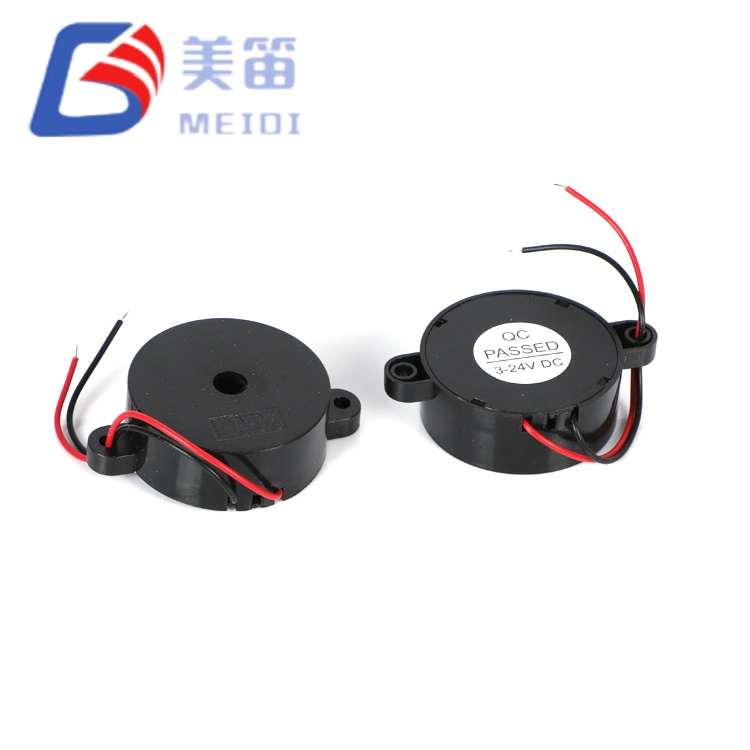

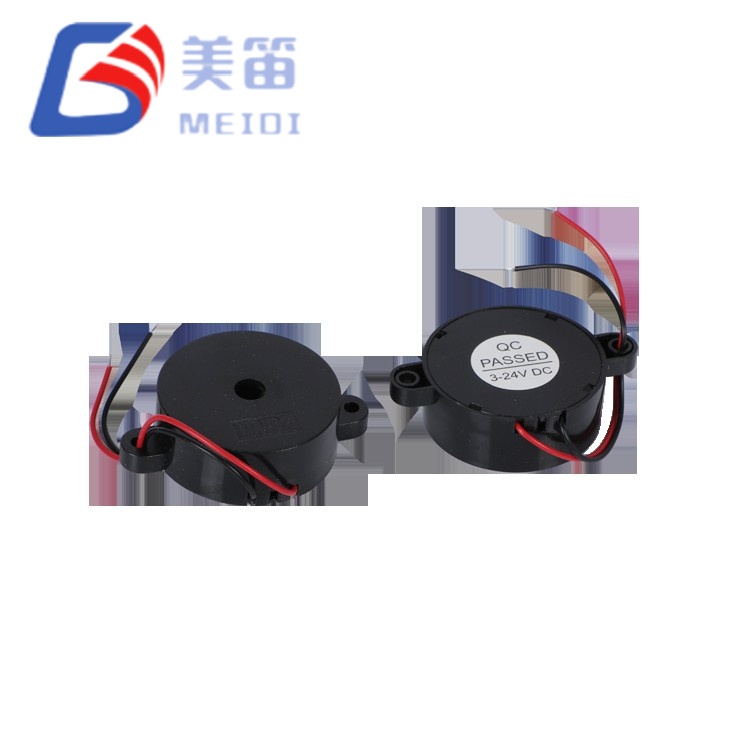

HND-4216 on 42 mm:n luokan aktiivinen pietsosähköinen summeri, jossa on sisäänrakennettu käyttöpiiri, sijoitettu mustaan ABS-runkoon. 4216 aktiivinen pietsosähköinen summeri toimii suoraan DC-syötöstä välillä 3V - 24V ja tuottaa nimellisen 2800 Hz äänen ilman ulkoista oskillaattoria. Φ41,8 mm:n kalvo yhdistettynä 16 mm:n profiiliin tarjoaa suuremman säteilyalueen kuin tavalliset 23 mm mallit, mikä tukee laajempaa äänen hajoamista. Nimellisjännitteellä 12 VDC, virranotto on määritelty 8mA. Tämä läpireikäkomponentti on yleensä integroitu teollisuuden hälytyspaneeleihin, autojen varoitusjärjestelmiin, lääketieteellisten laitteiden hälytyksiin ja julkiset tiedotuslaitteet, joissa matalataajuinen äänimerkki on suositeltava.
Sisäänrakennettu värähtely – DC-jännite tuottaa suoraan 2800 Hz:n äänen
12 VDC nimellisjännite, 3–24 VDC käyttöalue
8 mA virrankulutus nimellisjännitteellä
2800 ± 500 Hz resonanssitaajuus – matalampi sävelkorkeus kuin 3000 Hz+ variantit
Paino 12 g, mitat Φ41,8 × 16 mm, asennus reiän läpi
Φ41,8 mm:n kalvo – tarjoaa laajemman tehokkaan säteilyalueen verrattuna 23 mm:n luokan summereihin, tuloksena on laajempi akustinen peitto avoimessa asennuksessa
2 800 Hz:n keskitaajuus – matalampi tonaalinen luonne kuin 3 000 Hz:n tai 3 700 Hz:n versiot, sopii sovelluksiin, joissa halutaan vähemmän lävistävää varoitusta
Kiinteä 8 mA:n virrankulutus 12 VDC:llä – yksinkertaistaa tehobudjetin suunnittelua monikuormaiset mallit
Laaja 3 V - 24 V DC syöttöalue – yhteensopiva akkukäyttöisten laitteiden ja 12V/24V teollisuusvirtakiskot
Tuettu aalto- ja manuaalinen juottaminen – täyttää standardien läpivientireikien kokoonpanoprosessit
| Parametri | Arvo | Testiolosuhteet / Huomautuksia |
| Tuotetyyppi | Pietsosähköinen aktiivinen summeri | — |
| Nimellisjännite | 12 VDC | — |
| Käyttöjännite | 3–24 VDC | — |
| Resonanssitaajuus | 2800 ± 500 Hz | — |
| Äänilähtö 10 cm | ≥90 dB (vähintään 90) | Testattu 12Vp-p neliöaaltotaajuudella, 2800Hz, 10cm; DC-aseman suorituskykytiedot saatavilla pyynnöstä |
| Nykyinen kulutus | 8 mA (tyyppi) | Nimellisjännitteellä; testiraportit voivat osoittaa ≤8mA; ota yhteyttä MEIDiin erätietojen saamiseksi |
| Käyttölämpötila | -20 ℃ ~ +80 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +85 ℃ | Ei toiminnassa |

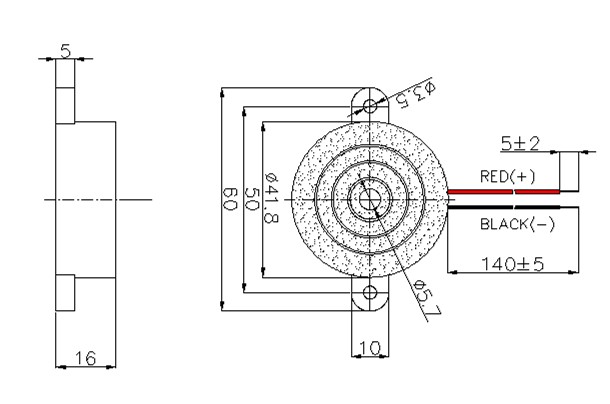

| Mitat (Halkaisija × K) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Vain runko |
| Paino | 12 g | — |
| Asunnon materiaali | Musta ABS | — |
| Kapasitanssi | 12 ± 40 % nF | Viitearvo määrittelyotsikkoa kohti; ei mitattu yksittäisistä näytteistä |
| Asennustyyppi | Läpireikä | Wave / Manuaalinen juotos |
Teollisuuden ohjauspaneelit ja koneen tilan ilmaisimet, jotka vaativat matalataajuista hälytystä
Autojen äänimerkit (turvavyömuistuttimet, ajovalojen varoitukset, pysäköintitunnistimen äänimerkit)
Lääketieteellisten laitteiden hälytykset (potilasmonitorit, infuusiopumput, diagnostiikkalaitteet)
Turva- ja palohälyttimet, joissa laajempi äänikattavuus on eduksi
Keskeytymättömät virtalähteet (UPS) ja virranjakeluyksiköt tasavirtaväyläjännitteellä
Julkiset tiedotuskioski, jonohallintanäytöt ja liikennetiedotuspaneelit
MEIDI valmistaa 4216 Active Pietsosähköistä summeria Jiangsun tuotantolaitoksessaan, joka on varustettu automatisoidut kokoonpanolinjat pietsosähköisille summereille, ruiskuvalukoneet ABS-koteloille, ja erityiset akustiset testiasemat. Jokaiseen tuotantoerään sovelletaan seitsemän kappaletta luotettavuusprotokolla, joka sisältää altistuksen kosteudelle, säilytyksen korkeassa ja matalassa lämpötilassa, lämpöpyöräily, pudotustestaus, tärinänkestävyys ja juotoksen lämmönkestävyys. Testiparametrit on asetettu HND-4216-spesifikaatiotasoille.
Laadunhallintajärjestelmä toimii ISO9001:n mukaisesti. Saapuvat materiaalit tarkastetaan, prosessin aikana ohjataan ja suoritetaan 100 % lopullinen akustinen testaus. Äänenpainetaso, resonanssitaajuus ja virrankulutus on varmistettu varmistaa julkaistujen eritelmien noudattaminen. Toistuvia tilauksia varten erä johdonmukaisuutta ylläpidetään tilastollisen prosessin seurannan avulla.

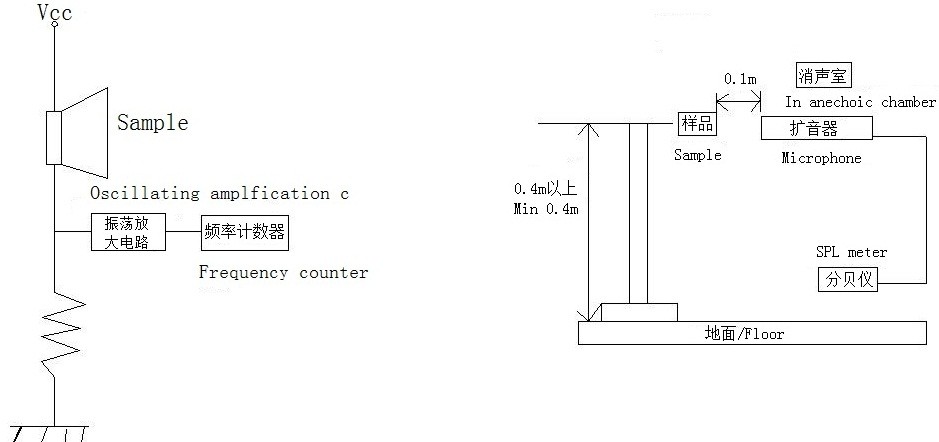

Kymmenen näytteen testiraportti mallille HND-4216 on saatavilla. Mittaukset otettiin 12Vp-p neliöaalto 2800Hz, 10cm. Tallennetut SPL-arvot vaihtelevat 101 dB - 107 dB, kaikki ylittävät 90 dB:n vähimmäisvaatimukset. Resonanssitaajuudet putoaa 2860Hz:n ja 2950Hz:n välillä 2800±500Hz:n ikkunassa. Ulottuvuus Mitat vahvistavat Φ41,8 × 16 mm -mallin noudattamisen.
| Näyte | SPL (dB) | Taajuus (Hz) | Halkaisija (mm) | Korkeus (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Johtopäätös: LOPPU. Ulkonäkö ja napaisuus ovat hyväksyttäviä. Nykyiset kulutustiedot ei sisälly tähän testiraporttiin; katso 8mA:n parametritaulukko erittely. Ota yhteyttä MEIDiin eräkohtaisten virranmittausten saamiseksi.
1. Käytä vain 3–24 VDC:n alueella. Tämän alueen ulkopuolella oleva jännite voi vahingoittaa sisäinen oskillaattori tai pietsokalvo.
2. Kotelo ei ole tiivis. Estä veden, juoksutusainejäämien tai liiman pääsy ääniporttiin, mikä voi muuttaa taajuutta ja vähentää ääntä.
3. Vältä altistumista syövyttäville kaasuille (H2S, SO₂ jne.) ja korkealle kosteudelle. Tällaiset olosuhteet voivat hapettaa sisäiset koskettimet ja heikentää suorituskykyä.

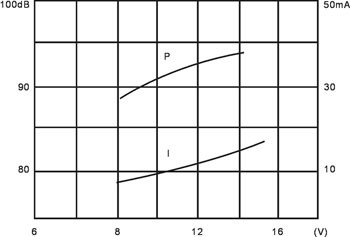

4. Äänenpainetasoon vaikuttavat syöttöjännite ja lähdevirta kyky. Varmista, että käyttöpiirisi täyttää vaaditut parametrit.
5. Varmista, että etuosan akustinen portti on esteetön. Tukos vähenee SPL ja muuta tehollista taajuutta.
6. Säilytä alkuperäisessä kuivatussa pakkauksessa kokoamiseen asti kosteuden estämiseksi otto ja tappien hapettuminen.
1. Miten HND-4216 eroaa MEIDI-malliston halkaisijaltaan pienemmistä malleista?
4216 Active Pietsosähköinen summeri käyttää Φ41.8mm kalvoa ja painaa 12g verrattuna Φ23.0mm ja 5g. HND-2316-sarjaan. Sen resonanssitaajuus on 2800±500Hz, pienempi kuin Vaihtoehdot 3000Hz tai 3700Hz. Virrankulutus on määritelty 8 mA, kun taas 23 mm sarja voi kuluttaa jopa 10 mA.
2. Mitkä ovat HND-4216:n tarkat äänenpainetestin ehdot?
Tekniset tiedot ovat ≥90dB. Testiprotokolla käyttää 12 Vp-p neliöaaltoa 2800 Hz:llä, mitattuna 10cm. Ota yhteyttä MEIDI:hen, jos haluat tietää DC-käytön SPL-käyrät tai vaihtoehtoiset testiasetukset tarpeidesi kanssa.
3. Miksi testiraportista puuttuu nykyiset kulutustiedot?
Vakiotestiraportti sisältää SPL-, taajuus- ja mittatarkistukset. Nykyinen kulutus on määritetty tuoteparametritaulukossa 8 mA. Erävirta tarkastus voidaan toimittaa pyynnöstä.
4. Mikä PCB-jalanjälkivara HND-4216 vaatii?
Rungon halkaisija on Φ41,8±0,3 mm. Ota yhteyttä MEIDIin saadaksesi suositeltavan reiän kuvio ja suojavyöhykepiirustus oikean tilan ja akustisen suorituskyvyn varmistamiseksi.
5. Miten 12 g:n massa vaikuttaa asennuksen luotettavuuteen?
12 gramman massa on suurempi kuin pienempien summerien. Korkean tärinän ympäristöissä, läpimenevien juotosliitosten mekaaninen rasitus on arvioitava. MEIDI voi toimittaa asennusohjeet pyynnöstä.
6. Miksi testiraportissa käytetään neliöaaltoa aktiivisena summerina?
HND-4216 on mitoitettu tasavirtakäyttöön sisäisellä värähtelyllä. 12Vp-p 2800 Hz:n neliöaalto on vakiokuvausehto. DC suorituskyky tiedot ovat saatavilla erikseen.
Saadaksesi täydelliset tietolomakkeet, mekaaniset piirustukset, SPL-taajuusvastekaaviot, tai HND-4216:n luotettavuustestitiedot, ota yhteyttä MEIDIn kanssa hakemuksen tiedot. Suunnittelutuki vastaa yleensä yhden arkipäivän kuluessa.
