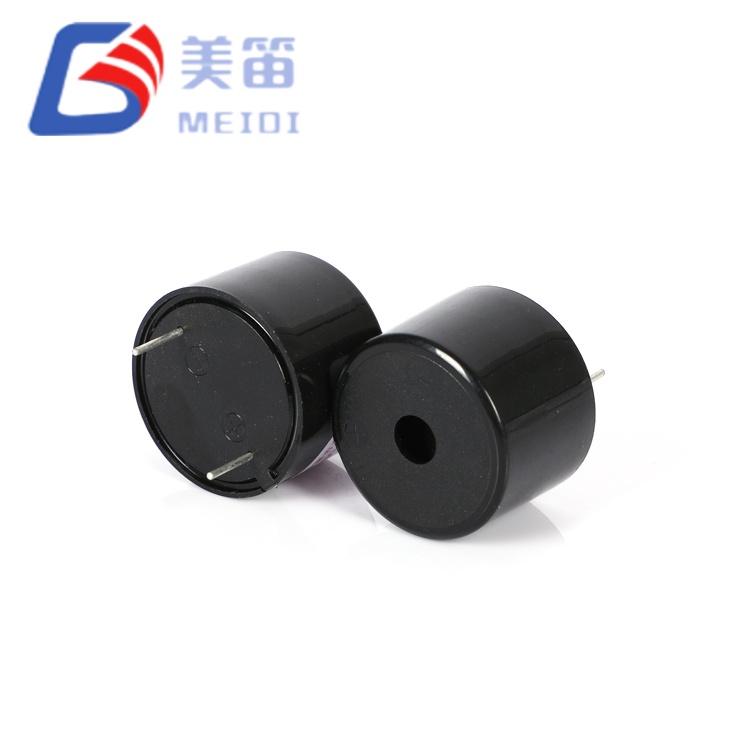

2316 Active Piezoelectric Buzzer tarjoaa erillisen äänihälytysratkaisun laitteille, joissa on jo tasavirtakiskon, joka ei vaadi ulkoista ääniohjainta tai signaaligeneraattoria. Sen mustan ABS-kotelon sisällä – halkaisija 23 mm ja 16 mm korkea – Φ23 mm:n pietsokalvo on yhdistetty sisäänrakennetun värähtelypiirin kanssa. Minkä tahansa jännitteen käyttäminen välillä 3V ja 24V DC tuottaa välittömästi äänen, joka on keskitetty 3000 Hz:iin. Kun virta kytketään nimellisjännitteellä 12 VDC, äänenpainetaso saavuttaa vähintään 90 dB 10 cm:n etäisyydellä, kun taas virrankulutus jää alle 10 mA:n. Yksikkö painaa 5 g, ja se asennetaan tavallisten läpivientireikien tappien kautta, mikä tekee siitä yksinkertaisen integroinnin aaltojuotettuihin tai käsin koottuihin levyihin.
Sisäänrakennettu värähtely – DC-jännite tuottaa suoraan 3000 Hz:n äänen
12 VDC nimellisjännite, 3–24 VDC käyttöalue
≥90 dB SPL 10 cm:llä, ≤10 mA kulutus määritellyissä testiolosuhteissa
Φ23,0 × 16,0 mm läpivientireikäpakkaus, 5g
Jatkuva toiminta -20 ℃ - +80 ℃
2316 Active Pietsosähköisen summerin sisäinen piiri on itsevärähtelevä topologia, joka herättää pietsosähköinen kalvo mekaanisella resonanssillaan. Suunnittelijan tarvitsee vain tarjota tasajännite 3–24 V; sisäänrakennettu IC käsittelee taajuuden generointia ja ajaa aaltomuodon muotoilua. Tämä eliminoi ulkoisen kellolähteen tarpeen ja yksinkertaistaa PCB-asettelua.

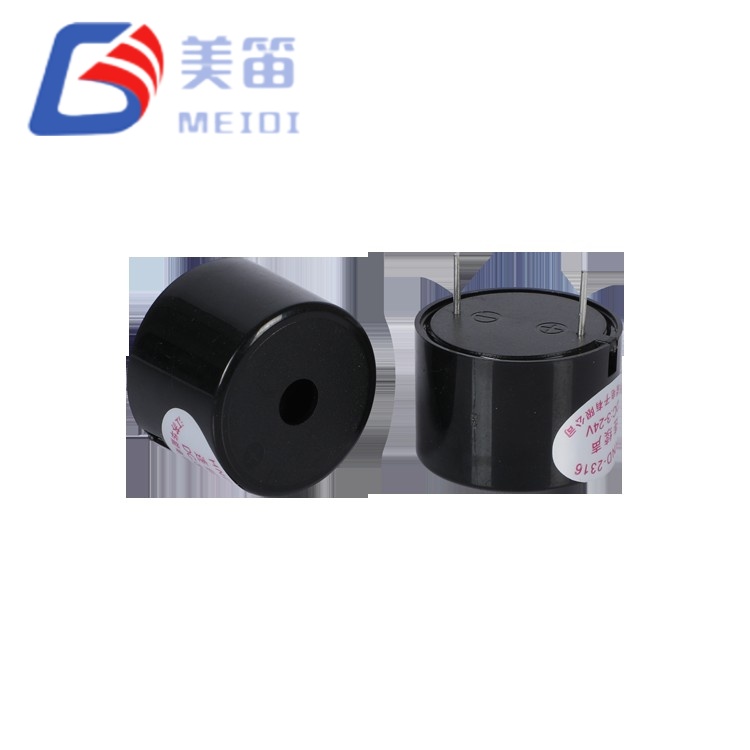

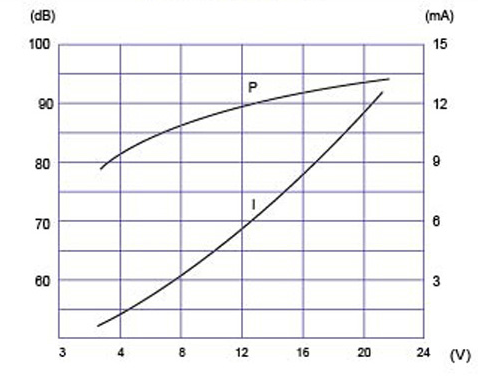

Virrankulutus on ≤10mA mitattuna 12Vp-p neliöaaltolla 3000 Hz:llä, ja todellinen kulutus tasavirtakäytössä laskee tyypillisesti alle 6 mA, kuten kuvassa testiraportissa. Laaja syöttötoleranssi mahdollistaa akun jännitteen heikkenemisen, säätelemättömät sovittimet ja teollisuusväylän heilahtelut ilman, että ne vaikuttavat sävyyn vakautta.
Juotoksissa käytetään sekä aalto- (260 ℃, 4–6 s) että manuaalisia (350 ℃, 2–5 s) menetelmiä. yhteensopiva, enintään 2–3 lämpösykliä. Suositeltu välys välillä kotelo ja juotoskylpy on 2,0 mm.
| Parametri | Arvo | Testiolosuhteet / Huomautuksia |
| Tuotetyyppi | Pietsosähköinen aktiivinen summeri | — |
| Nimellisjännite | 12 VDC | — |
| Käyttöjännite | 3–24 VDC | — |
| Resonanssitaajuus | 3000 ± 500 Hz | — |
| Äänilähtö 10 cm | ≥90 dB | 3000 Hz neliöaalto, 12 Vp-p |
| Nykyinen kulutus | ≤10 mA | 3000 Hz neliöaalto, 12 Vp-p; spesifikaatio ≤10mA; testiraportin otsikossa voi olla ≤15mA — katso testiraportti |
| Käyttölämpötila | -20 ℃ ~ +80 ℃ | Jatkuva |
| Varastointilämpötila | -30 ℃ ~ +85 ℃ | Ei toiminnassa |

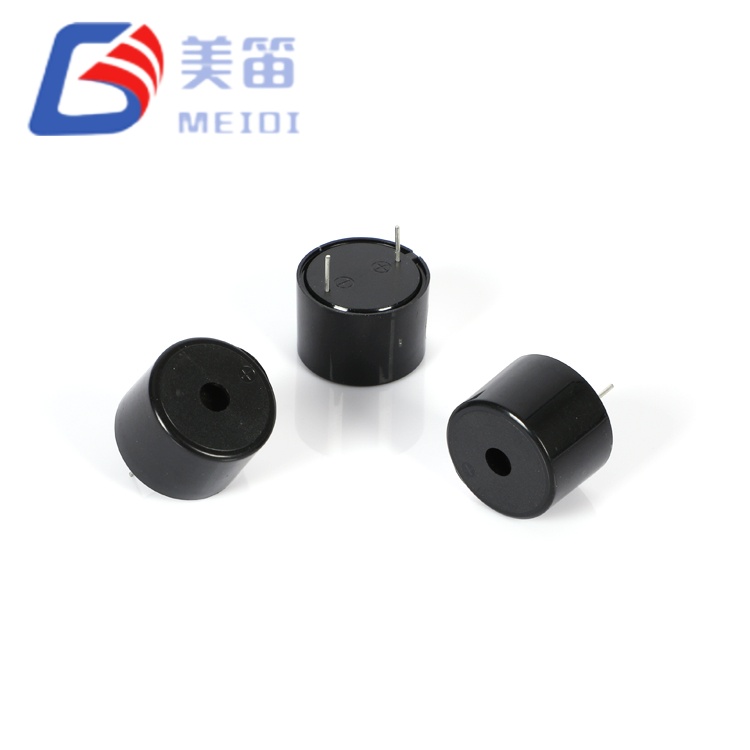

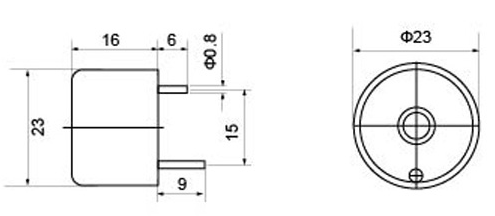

| Mitat (Halkaisija × K) | Φ23 ± 0,5 × 16 ± 0,3 mm | Vain runko; vetotoleranssi ±0,5 mm, ellei toisin mainita |
| Paino | 5 g | — |
| Asunnon materiaali | Musta ABS | — |
| Kapasitanssi | 12 ± 40 % nF | Viitearvo määrittelyotsikkoa kohti; ei varmennettu näytekohtaisesti |
| Asennustyyppi | Läpireikä | Wave / Manuaalinen juotos |
Jokaisesta HND-2316:n tuotantoerästä otetaan näyte seuraavien seitsemän tuotteen osalta luotettavuusjärjestys. Ehdot ovat osa MEIDIn ISO9001 laatusuunnitelmaa ja on suunniteltu edustamaan kuljetuksen aikana kohdattuja ympäristörasituksia, varastointi ja käyttö.
| Testikohde | Kunto | Hyväksymiskriteerit |
| Kosteus | 50 ± 5 ℃, 90–95 % RH, 48 h | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Korkea lämpötila | +80 ± 2 ℃, 48 h | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Matala lämpötila | -30 ± 2 ℃, 48 h | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Lämpötilapyöräily | -30 ℃ ↔ +80 ℃, 30 min viivytys, 5 sykliä | Kaikki vaatimukset täyttyivät palautuksen jälkeen |
| Pudota | 75 cm - 10 mm kovapuu, 3 tippaa | Ulkonäkö ja sähköinen suorituskyky tarkastettu |
| Tärinä | 10–55 Hz, 1,0 mm yksittäinen amplitudi, XYZ-akselit, yhteensä 0,5 tuntia | Ei mekaanista tai sähköistä heikkenemistä |
| Juotoksen lämmönkestävyys | 250 ± 5 ℃, 10 ± 0,5 s, rungon ja juotteen välinen etäisyys 2,0 mm | Mitat ja suorituskyky vastaavat vaatimuksia |
2316 Active Pietsosähköinen summeri on rakennettu MEIDIn Jiangsun tuotantolaitokselle, jossa automatisoidut linjat kahvan pietsoelementtien liimaus, piirilevykokoonpano, kotelon sulkeminen ja lopullinen akustiikka testaus. Jokainen yksikkö läpäisee rivin lopputarkastuksen, joka tallentaa SPL:n, taajuuden ja virta 12Vp-p, 3000Hz. Tiedot kirjataan jäljitettävyyttä varten. Prosessin aikana tapahtuva valvonta sisältää saapuvan materiaalin tarkastuksen, juotosliitoksen tarkastus ja säännöllinen luotettavuusnäytteenotto protokollan mukaisesti edellä kuvattu.
Yli vuosikymmenen summerivalmistuksen kokemuksella MEIDI ylläpitää a yli 50 miljoonaa yksikköä kuukaudessa sen tuotelinjoilla, talon sisäinen muottivalmistus ja keraaminen käsittely tukevat. Tämä pystysuora integrointi auttaa varmistamaan vakaan tarjonnan ja tasaisen erän laadun asiakkaille, jotka tarvitsevat sekä prototyyppimääriä että suuria toimitusmääriä.
Tasavirtakäyttöisen koneen tilapaneelit tehtaissa, toimivat 12V tai 24V väylällä.
Lääketieteelliset laitteet, kuten potilasmonitorit tai infuusiopumput, jos ne ovat yksinkertaisia DC-hälytysääni vaaditaan ilman ylimääräisiä signaalilinjoja.
Turvahälytinnäppäimistöt ja kulunohjaimet, joissa on läpivientireikäinen piirilevykokoonpano.
Autojen ohjaamon merkkivalot (ovien auki-ääni, turvavyön varoitus) saavat virtansa 12V akkukisko.
Kannettavat testilaitteet, jotka toimivat 3,7 V:n Li-ion-kennolla ja käyttävät laaja jännitealue säilyttää kuuluvuuden akun purkautuessa.

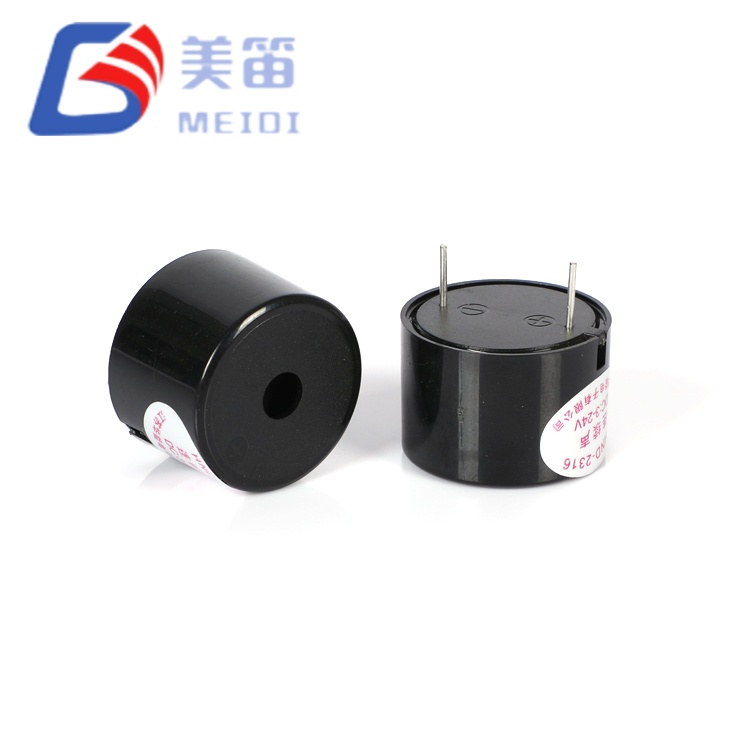

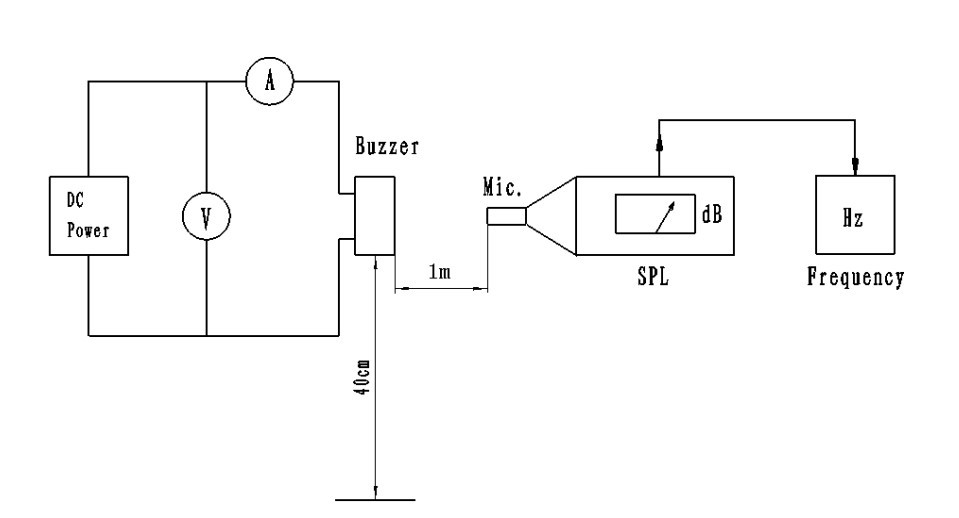

Seuraavat kymmenen otoksen tiedot kerättiin 12 Vp-p neliöaaltolla klo 3000 Hz. Mitatut SPL-arvot (99–105 dB) ylittävät ≥90 dB:n vähimmäisarvon. Nykyinen lukemat (5,00–5,33 mA) ovat selvästi ≤ 10 mA:n parametrirajan sisällä ja myös alle ≤15mA luvun, johon toisinaan viitataan raporttien otsikoissa. Taajuus mittaukset (3050–3200Hz) kuuluvat 3000±500Hz:n spesifikaatioon. Mitat on vahvistettu Φ23×16mm toleransseilla.
| Näyte | SPL (dB) | Virta (mA) | Taajuus (Hz) | Halkaisija (mm) | Korkeus (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Johtopäätös: LOPPU. Ulkonäkö, napaisuus ja nauhan suunta vastaavat.
1. Käytä vain tasajännitettä välillä 3–24 V. Transientit tai käänteinen napaisuus voivat vahingoittaa pysyvästi sisäistä IC:tä.
2. Kotelo ei ole tiivis. Estä nesteitä, juoksutusainejäämiä tai puhdistusta liuottimia pääsemästä ääniporttiin.
3. Aseta summeri ympäristöihin, joissa on syövyttäviä kaasuja (esim. H2S, SO₂). suojatussa osastossa tai käytä vain liittimien mukaista pinnoitetta.
4. Äänilähtö on herkkä syöttöjännitteelle. Varmista, että virtakiskosi voi toimittaa tarvittavan virran, varsinkin kun useat summerit jakavat sama lähde.
5. Älä tuki akustista aukkoa. Jopa osittainen tukos voi vähentää SPL useita desibelejä ja siirrä taajuutta.
6. Säilytä suljetuissa pusseissa, joissa on kuivausainetta kokoamiseen asti. Kosteus voi hapettua nastat ja vaikuttavat juotettavuuteen.
1. Tarvitseeko HND‑2316 ulkoista signaalia äänen tuottamiseksi?
Ei. Sisäänrakennettu oskillaattori tuottaa 3000 Hz äänen heti, kun tasajännite sovelletaan. Mikrokontrolleria, ajastinpiiriä tai PWM-signaalia ei tarvita.
2. Miksi testiraportissa käytetään neliöaaltoa, kun summeri toimii tasavirralla?
12 Vp-p neliöaalto on karakterisointistandardi, jota käytetään akustisuuden tarkistamiseen suorituskyky kontrolloiduissa sähköolosuhteissa. Tasavirtasyötön alla sisäinen piiri tuottaa samanlaisen käyttöaaltomuodon. DC-aseman SPL-tiedot saat ottamalla yhteyttä MEIDiin.
3. Spesifikaatiossa mainitaan ≤10mA, mutta testiraportin otsikossa joskus sanotaan ≤15mA. Mikä arvo on voimassa?
Tuoteparametritaulukon ≤10mA on ensisijainen määritys. ≤15mA Joidenkin testiraporttien otsikoiden kuva on asiakirjojen epäjohdonmukaisuus. Todellinen näytemittaukset (yleensä noin 5 mA) vahvistavat alarajan. MEIDI voi tarjota tilauksesi määrittelyn.
4. Voinko käyttää HND‑2316:ta 3,3 V:n mikro-ohjaimen kanssa?
Kyllä, kunhan 3.3V kisko on 3–24V toiminta-alueella ja voi hanki tarvittava virta. SPL on pienempi kuin 12 V; ota yhteyttä MEIDIin jännite vs-SPL karakterisointikäyrät.
5. Mitä juotosprofiilia suositellaan aaltojuottamiseksi?
Aaltojuotto 260±5℃ lämpötilassa 4–6 sekuntia, kotelon ollessa vähintään 2,0 mm juotosaalosta. Enintään 2–3 kulkua sallitaan. Manuaalinen juottaminen klo 350 ℃ 2–5 sekunnin ajan on myös hyväksyttävä.
6. Sopiiko HND-2316 ulkokäyttöön?
Käyttölämpötila-alue tukee leutoja ulkoolosuhteita, mutta kotelo ei ole säänkestävä. Jos altistuminen sateelle tai pölylle on mahdollista, aseta summeri tuuletetussa vedenpitävässä kotelossa.
Tietolomakkeet, DC-aseman luonnehdinnat, luotettavuusraportit tai sovellukset tuki HND‑2316:lle, ota yhteyttä MEIDiin ja kerro tarpeistasi. Tekniikka vastaus on yleensä yhden arkipäivän kuluessa.
