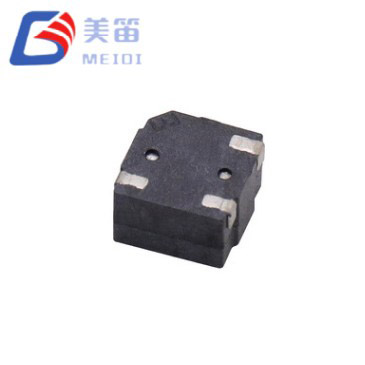

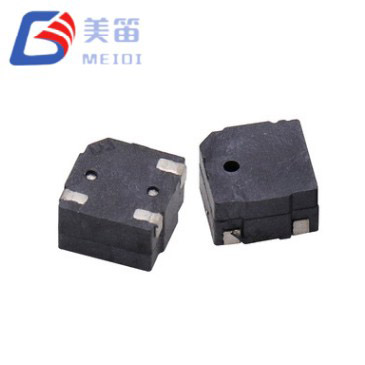

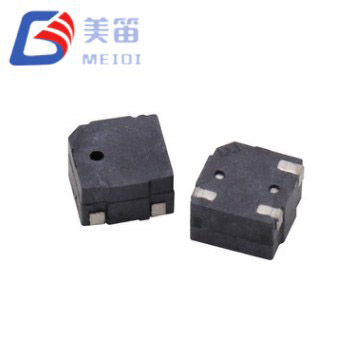

5*3mm SMD Magnetic Passive Buzzer on pinta-asennettava passiivinen sähkömagneettinen summeri, joka nostaa ontelon korkeuden 3,0 mm:iin MLT-5000-sarjan kompaktissa 5,0 x 5,0 mm:n paketissa. Tämä ylimääräinen sisäinen tilavuus mahdollistaa muuntimen tuottamaan korkeampia äänenpainetasoja lisäämättä PCB-aluetta, mikä tarjoaa käytännöllisen päivityksen malleihin, jotka vaativat näkyvämpiä hälytyksiä, mutta joita rajoittavat kortin asettelun rajoitukset. Summeriä ohjaa ulkoinen 4000 Hz:n neliöaalto- tai PWM-signaali, ja sen 12Ω kelaimpedanssi mahdollistaa suoran yhteyden monien 3,3 V:n mikro-ohjainten GPIO-nastoihin, mikä yksinkertaistaa materiaalia.
MEIDI kehitti MLT-5030:n sovelluksiin, joissa kotelon akustiikka tai ympäristön melu vaatii suurempaa tehoa kuin mitä 2,0 mm korkeat vaihtoehdot voivat tarjota. Testitiedot kymmenen yksikön tuotantonäytteestä osoittavat äänenpainetasot välillä 87,8 dB - 89,5 dB 10 cm:n etäisyydellä virrankulutuksen ollessa 86,7 mA - 89,0 mA. Nämä mitatut tulokset ovat yhdenmukaisia taatun 80 dB:n vähimmäisarvon ja 100 mA:n maksimivirran kanssa, mikä antaa insinööreille selkeän suorituskyvyn.
3,0 mm:n profiilin korkeus lisää resonanssikammion tilavuutta, mikä johtaa suoraan korkeampaan äänenpaineeseen verrattuna saman sarjan 2,0 mm:n muunnelmiin, kun taas 5,0 x 5,0 mm:n jalanjälki pysyy ennallaan.
12 Ω:n kelavastus mahdollistaa summerin ohjaamisen suoraan tavallisesta 3,3 V:n mikrokontrollerilähdöstä, mikä eliminoi erillisen transistoriasteen tarpeen monissa malleissa ja vähentää komponenttien määrää.
Käyttöjännitealue ulottuu 2 V:sta 4 V:iin ja kattaa yksikennoiset litiumioniakut, nappikennot ja säädetyt 3,3 V kiskot ilman ylimääräistä jännitteensäätöä.
Akustinen ulostulo on määritetty vähintään 80 dB:ksi 10 cm:n etäisyydellä 3 V:n taajuusmuuttajassa, resonanssitaajuudella 4000 Hz ja toleranssilla ±300 Hz.
Musta LCP-kotelo on mitoitettu jatkuvaan käyttöön -20 °C - +70 °C ja se on yhteensopiva tavallisen lyijyttömän reflow-juottamisen kanssa 255 °C huippuun asti.
Passiivisena sähkömagneettisena komponenttina 5*3 mm:n SMD-magneettinen passiivinen summeri vaatii AC-herätesignaalin, tyypillisesti 4000 Hz:n neliöaallon, tuottaakseen ääntä. 12 Ω käämi muodostaa kuorman, jota voidaan ohjata useilla 3,3 V GPIO-nastoilla, jotka voivat tuottaa jopa 100 mA, vaikka transistoripuskuri on edelleen suositeltava vaihtoehto, kun nastan virran kapasiteetti on epävarma tai kun useat summerit jakavat kiskon. 2 V - 4 V käyttöikkuna tarjoaa tilaa akun purkauskäyrille ja syöttötoleransseille; Nimellisjännitteellä 3,0 V äänenpaine saavuttaa vähintään 80 dB, ja tuotantonäytteet ylittävät jatkuvasti 87 dB, mikä vahvistaa laajentuneen onkalon edun.

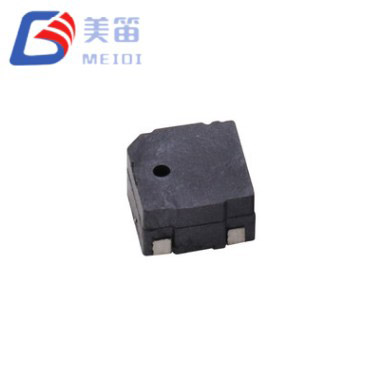

Resonanssitaajuus on kiinteä 4000 Hz, joka sijaitsee alueella, jolla ihmisen kuulo on herkin, jolloin ääni kuuluu selvästi myös kohtalaisen meluisassa ympäristössä. Offset-ääniaukko on suunniteltu heijastamaan sävy eteenpäin, mikä on hyödyllistä, kun summeri sijoitetaan säleikön tai kotelossa olevan suunnatun aukon taakse. 0,1 g:n komponentti lisää levyyn mitätöntä massaa, ja se voidaan sijoittaa tavallisilla poiminta-ja-paikkalaitteilla.

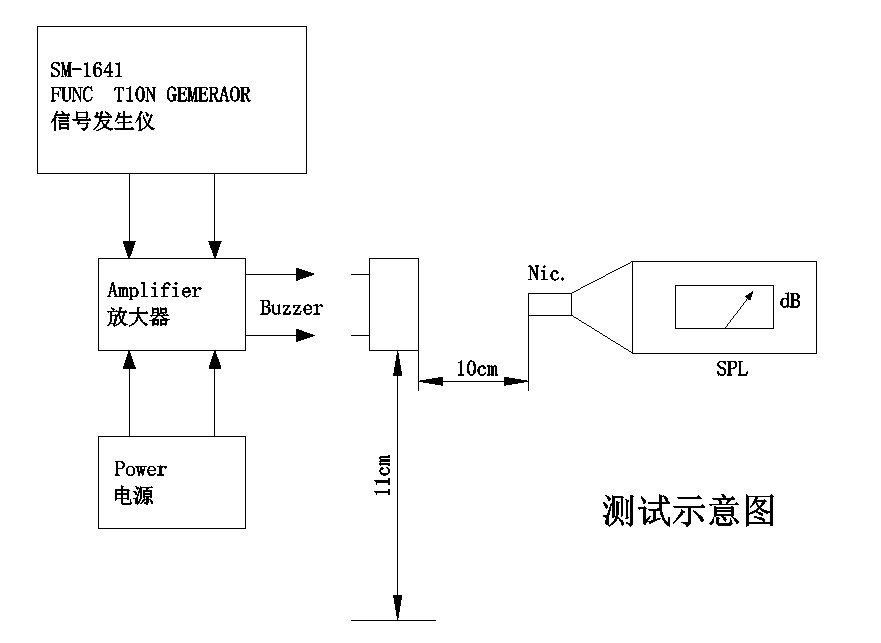

MEIDI suorittaa akustisen testauksen jokaiselle tuotantoerälle, ja teknisissä tiedoissa mainitut tyypilliset suorituskykyluvut on johdettu tällaisista mittauksista. Taatut tekniset tiedot tarjoavat luotettavan lähtökohdan järjestelmän suunnittelulle, kun taas näytetiedot antavat realistisen kuvan volyymituotannosta.
Suurempi 3,0 mm:n kaviteetin korkeus tarjoaa mitattavissa olevan akustisen edun ohuempiin 2,0 mm:n vaihtoehtoihin verrattuna laajentamatta piirilevyn jalanjälkeä, mikä tekee siitä päivityksen olemassa oleville 5 mm asetteluille, joilla on vaadittu pystysuora välys.
12 Ω kelavastus mahdollistaa suoran GPIO-käytön monissa 3,3 V:n mikrokontrollereissa, mikä yksinkertaistaa ohjauspiiriä ja säästää levytilaa.
Syöttöjännitteen toleranssi 2V - 4V sopii useille pienjännitelähteille yksikennoisista litiumpaketeista säädeltyihin logiikkakiskoihin.
LCP-kotelo säilyttää muotonsa ja juotostyynyn eheyden uudelleenvirtausjaksojen kautta, joissa on määritetty huippu 255 °C ja jopa kolme läpikulkua, mikä tukee kaksipuolista kokoonpanoa tarvittaessa.
Suunnattu äänen lähetys offset-reiän kautta auttaa keskittämään hälytyksen käyttäjää kohti, mikä parantaa koettua äänenvoimakkuutta kasvot-asennuksissa.
| Parametri | Arvo |
| Tuotetyyppi | Passiivinen sähkömagneettinen SMD-summeri |
| Nimellisjännite | 3,0 V (o-p) |
| Käyttöjännite | 2–4 V (o-p) |
| Äänilähtö 10 cm | ≥ 80 dB |
| Käyttövirta | ≤ 100 mA |
| Resonanssitaajuus | 4000 ± 300 Hz |
| Kelan vastus | 12 ± 3 Ω |
| Käyttölämpötila | -20 °C ~ +70 °C |
| Varastointilämpötila | -30 °C ~ +80 °C |
| Mitat (P × L × K) | 5,0 × 5,0 × 3,0 mm |
| Paino | 0,1 g |
| Asunnon materiaali | Musta LCP |
| Juotosmenetelmä (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |
Seuraavat käyttötapausten kuvaukset perustuvat MLT-5030:n sähköisiin ja akustisiin ominaisuuksiin. Ne toimitetaan integrointiohjeina, ja ne tulee validoida tiettyä lopputuotetta ja sääntely-ympäristöä varten.
Teollisuuden hälytyspaneelit ja prosessiohjaimet hyötyvät 85 dB+ lähdöstä ja 5 mm:n neliöjalanjäljestä, joka sopii tiheisiin I/O-kortteihin, joissa tarvitaan useita hälytyspisteitä. 3,0 mm:n korkeus on tyypillisesti yhteensopiva tavallisten DIN-kiskokoteloiden yläpuolella olevan välyksen kanssa.
Turva- ja kulunvalvontanäppäimistöt, tunkeutumisilmaisimet ja palohälyttimet voivat käyttää summerin suuntalähetyksiä ohjaamaan äänen käyttäjää kohti, kun taas suora GPIO-asema yksinkertaistaa usean vyöhykkeen asennusta.
Lääketieteelliset diagnostiset laitteet, kuten pöytäanalysaattorit ja potilasmonitorit, vaativat usein selkeän, taajuudella vakaan varoituksen syklin päättymisestä tai virhetiloista. 4000 Hz:n ääni eroaa kliinisissä olosuhteissa yleisestä matalataajuisesta ympäristön melusta.
Kaupalliset laitteet, mukaan lukien teolliset astianpesukoneet, pyykinpesukoneet ja myyntilaitteet, voivat luottaa MLT-5030:een syklin loppu- ja vikahälytyksissä, ja laaja syöttöalue vastaa laitteiden ohjauskorteille tyypillisiä jännitevaihteluita.
Autojen apujärjestelmät, kuten peruutuslähestymisanturit, turvavyömuistuttimet ja sähköajoneuvojen latausilmaisimet, voivat käyttää summeria 12 V:n järjestelmissä, kun sarjavastus lisätään jännitteen pudottamiseksi, tai suoraan 3,3 V:n alipiireissä.
Ulkona käytettävät IoT-laitteet, ympäristöanturit ja älykkäiden kaupunkien infrastruktuurin solmut, jotka ovat alttiina tuulelle ja taustamelulle, voivat hyödyntää 3,0 mm:n ontelon korkeampaa äänenpainetta kuultavuuden ylläpitämiseksi.
5*3mm SMD:n magneettinen passiivinen summeri ratkaisee yleisen laitteistoristiriidan: tarpeen saada lisää akustista tehoa lisäämättä piirilevyn pinta-alaa. Nostamalla summerin korkeutta 2,0 mm:stä 3,0 mm:iin MEIDI loi komponentin, joka sopii samoihin juotostyynyihin kuin ohuemmat MLT-5020 ja MLT-5020H, mikä mahdollistaa akustisen suorituskyvyn päivityksen ilman layoutin muutoksia. Lisäsisäinen äänenvoimakkuus tuottaa jatkuvasti korkean 80 dB:n äänenpainetasot, kuten tuotantonäytteen mittaukset vahvistavat.

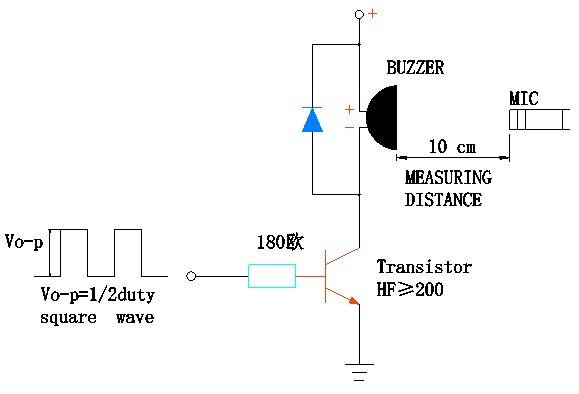

12Ω kelan vastus valittiin pitämään käyttövaatimukset yksinkertaisina. 3,3 V:n MCU-nasta, joka voi tuottaa 100 mA:n virtaa, voi ohjata summeria suoraan, mikä on hyödyllistä kustannusherkissä malleissa, joissa jokainen transistori on tärkeä. Suunnittelijoille, jotka haluavat puskuria, pieni NPN-transistori tai MOSFET toimii tavallisilla logiikkatasoilla ja lisää minimaalisen alueen.
Musta LCP-kotelo on todistettu luotettavuustesteillä, jotka sisältävät lämpötilan vaihtelun, tärinän ja pudotustestin, mikä antaa luottamusta pitkän aikavälin vakaudesta. Komponentti on yhteensopiva automatisoitujen SMT-linjojen kanssa ja kestää kaksipuolisten uudelleenvirtausprosessien lämpörasituksen. Saatavilla on näytteitä kotelosi akustisen suorituskyvyn tarkistamiseksi ennen tuotantomääriin sitoutumista.
MEIDI Intelligent Technology on valmistanut akustisia komponentteja vuodesta 2011 lähtien. Yrityksen tehdas Jiangsussa, Kiinassa, toimii ISO 9001 -sertifioidun laadunhallintajärjestelmän alaisuudessa ja integroi talon sisäisen LCP-muovauksen, automatisoidun kelan käämityksen, SMD-kokoonpanon ja 100-prosenttisen inline-akustisen testauksen. Tämän vertikaalisen integraation ansiosta MEIDI voi hallita koko tuotantoketjua raaka-aineesta valmiisiin komponentteihin ja ylläpitää tasaista laatua suurilla määrillä.
MLT-5030 valmistetaan samoilla automatisoiduilla SMD-linjoilla, jotka palvelevat MEIDIn auto- ja teollisuusasiakkaita. Jokainen erä käy läpi luotettavuuden varmistusohjelman tuotteen eritelmien mukaisesti. Ympäristön rasitusseulonta sisältää 48 tunnin altistuksen korkealle lämpötilalle +80 °C:ssa, 48 tunnin kylmäleotuksen -30 °C:ssa ja viisi lämpöshokkijaksoa näiden lämpötilojen välillä. Mekaaninen kestävyys varmistetaan tärinätestillä 10 Hz - 55 Hz 1,0 mm:n amplitudilla kaikilla akseleilla, mitä seuraa kolme 75 cm:n pudotusta kovapuupinnalle. Kosteudenkestävyys arvioidaan 50 °C:ssa ja 90–95 %:n suhteellisessa kosteudessa 48 tunnin ajan, ja juotoksen eheys validoidaan 250 °C:n juotteen lämpötestillä ja täydellisellä uudelleenvirtausprofiloinnilla.

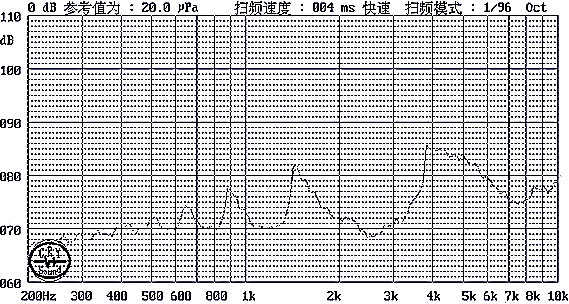

MLT-5030:n tyypillinen tuotantosuorituskyky, joka on tallennettu kymmenen yksikön näytteestä, näyttää äänenpaineen välillä 87,8 dB - 89,5 dB, virran välillä 86,7 mA - 89,0 mA ja vakaan 4 000 Hz:n resonanssitaajuuden. Nämä luvut osoittavat valmistusprosessin saavuttaman yhtenäisyyden ja ovat asiakkaiden tarkastettavissa täydellisten erätestiraporttien kanssa.
1. Miten MLT-5030 vertaa akustisesti 2,0 mm:n MLT-5020-malleihin?
3,0 mm:n onkalo antaa MLT-5030:lle suuremman sisäisen resonanssitilavuuden, mikä tarkoittaa korkeampaa äänenpainetta. Vaikka taattu minimi on 80 dB, tuotantonäytteet mittaavat rutiininomaisesti 87 dB - 89 dB. 5,0 × 5,0 mm:n jalanjälki on identtinen, joten MLT-5030 voi korvata 2,0 mm:n summerin ilman piirilevyn muutoksia, kunhan 1,0 mm:n lisäkorkeus on käytettävissä levyn yläpuolella.
2. Mikä on vähimmäisetäisyys, joka tarvitaan MLT-5030:n yläpuolelle?
Summerin runko ulottuu 3,0 mm piirilevyn pinnan yläpuolelle. Akustisten esteiden välttämiseksi on suositeltavaa säilyttää vähintään 4–5 mm vapaa vyöhyke levyn pinnasta, ääniportti mukaan lukien. Lähellä oleva pinta liian lähellä aukkoa voi vähentää havaittua äänenvoimakkuutta ja muuttaa taajuusvastetta.
3. Voinko vaihtaa läpimenevän reiän magneettisen summerin MLT-5030:een?
Kyllä, 5*3 mm:n SMD-magneettinen passiivinen summeri tarjoaa pinta-asennusvaihtoehdon 5,0 mm:n neliöjalanjäljessä. Piirilevy on suunniteltava uudelleen SMD-tyynyjä varten, mutta 12 Ω käämi ja 3 V asema ovat yhteensopivia monien 3,3 V logiikkapiirien kanssa, jotka aiemmin ohjasivat reiän läpi kulkevia osia. Transistoripuskuria voidaan edelleen käyttää, jos olemassa oleva piiri sisältää jo sellaisen.
4. Sopiiko MLT-5030 akkukäyttöisille laitteille?
Maksimivirrankulutus on 100 mA 3,0 V jännitteellä, joten summeri on hallittavissa useimmissa akkukokoonpanoissa, mukaan lukien yksikennoiset Li-ion- ja 3 V nappiparistot. Toiminta-alue 2V–4V kattaa litiumkennon purkauskäyrän ilman säätöä. Erittäin pienitehoisissa sovelluksissa PWM-käyttöjakson alentaminen alle 50 % voi alentaa keskimääräistä virtaa edelleen jonkin verran äänenpaineen kustannuksella.
5. Mitä uudelleenvirtausprofiilia suositellaan MLT-5030:lle?
Musta LCP-kotelo kestää normaalin lyijyttömän uudelleenvirtauksen, jonka huippu on 255±5 °C 3 sekunnin ajan, minkä jälkeen esikuumennus 180 °C:seen 40–70 sekuntia. Korkeintaan kolme reflow-kulkua sallitaan. Yksityiskohtainen profiili sisältyy tuotetietoihin, ja MEIDI voi antaa ohjeita tiettyihin uunin asetuksiin.
Pyydä tarjous, tilaa suunnittelunäytteitä tai keskustele OEM/ODM-räätälöimisestä ottamalla yhteyttä MEIDIin kyselylomakkeen kautta. Sovellussuunnittelutiimi voi auttaa kotelon akustiikassa, käyttöpiirin optimoinnissa ja reflow-profiilin validoinnissa tuotantoympäristöäsi varten. MEIDIn vertikaalisesti integroitu valmistus ja ISO 9001 -laatujärjestelmä tarjoavat johdonmukaisuuden, jota tarvitaan suurivolyymillisiin ohjelmiin.
