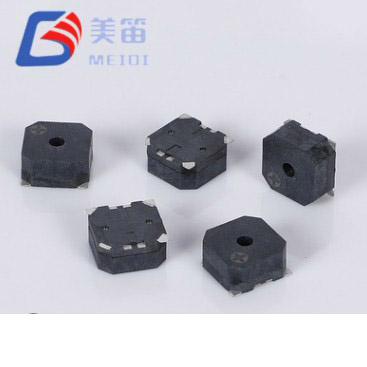

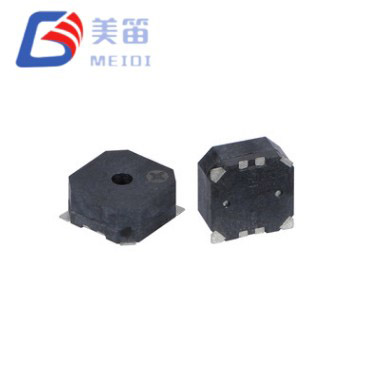

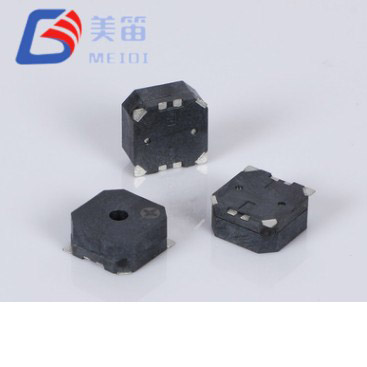

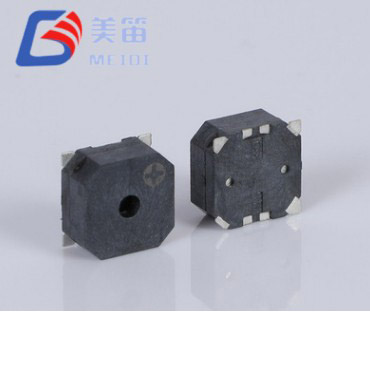

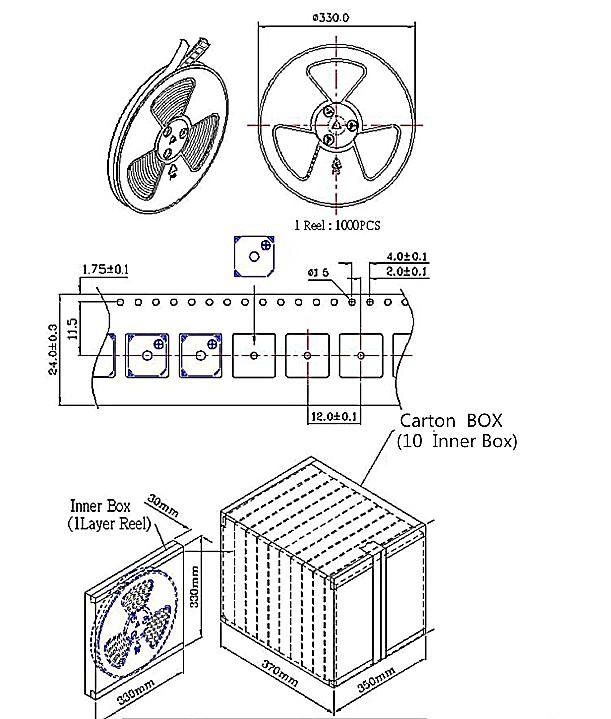

8.5*8.5*3mm SMD magneettinen passiivinen summeri

Sarja yhdellä silmäyksellä

Kaksi kelavastusta yhdestä mekaanisesta rakenteesta: 16 Ω matalajännitteisille sovelluksille ja 32 Ω tavallisille 5 V kiskoille.

Tarvitaan ulkoinen asema. Passiivinen sähkömagneettinen rakenne odottaa AC-aaltomuotoa, tyypillisesti 2700 Hz:n neliöaaltoa, joka tarjoaa vapauden toteuttaa mukautettuja äänikuvioita, vaihtelevia kestoja ja moniäänisiä hälytyksiä kokonaan ohjelmiston kautta.

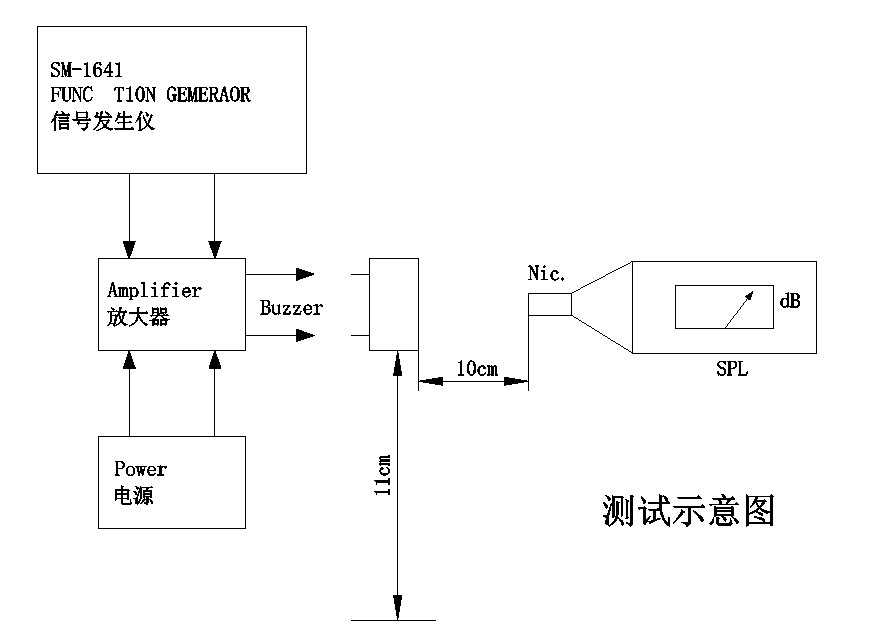

Taattu äänilähtö vähintään 85 dB 10 cm:n etäisyydellä kunkin muunnelman nimellisjännitteellä mitattuna.

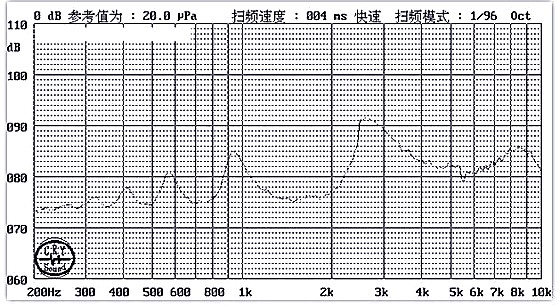

Resonanssitaajuus 2700±300Hz, eränäytetiedot vahvistavat tiukan 2700Hz:n keskipisteen useiden yksiköiden välillä.

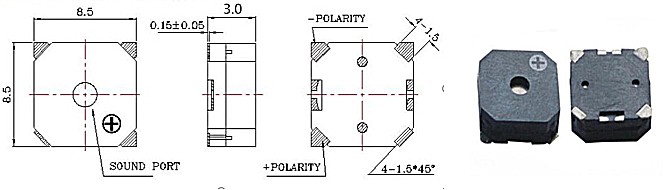

Kompakti 8,5 × 8,5 mm jalanjälki ja 3,0 mm korkeus, suunniteltu tiheisiin SMT-kokoonpanoihin, joissa levyn pinta-ala ja välys ovat rajalliset.

Käyttölämpötila-alue -30°C - +70°C, tukee kylmäkäynnistysolosuhteita ja ulkokoteloita.

Musta LCP-kotelo, joka on yhteensopiva reflow-juottamisen kanssa 255±5°C asti sekä aalto- ja manuaalisiin prosesseihin.

Tärkeimmät ominaisuudet

Yksi PCB maakuvio sisältää sekä 16 Ω että 32 Ω osat, mikä mahdollistaa alustamallit, jotka voidaan täyttää tavoitejärjestelmän jännitteen mukaan ilman layoutin muutoksia.

Passiivisen aseman arkkitehtuuri perustuu ulkoisesti generoituun neliöaaltoon, jonka avulla mikro-ohjain voi määrittää äänitaajuuden, toistotaajuuden ja kuvion. Ei ole sisäistä oskillaattoria, joka rajoittaisi akustista käyttäytymistä.

Akustinen ulostulo on määritetty vähintään 85 dB:ksi molemmille versioille, resonanssitaajuudella 2700 Hz ja toleranssilla ±300 Hz.

Virrankulutus on ≤100mA 16Ω-versiossa 3,6V jännitteellä ja ≤80mA 32Ω-versiossa 5V jännitteellä, mikä antaa selkeät luvut virtalähteen mitoituksesta.

3,0 mm:n korkeus pitää komponentin monien monikorttijärjestelmien z-verhokäyrän sisällä, kun taas 8,5 mm:n neliöjalanjälki säilyttää viereiset reitityskanavat.

Jatkuva toiminta on määritetty -30 °C:sta, alaraja, joka laajentaa käyttöaluetta monien kaupallisten summerien tarjoaman alueen ulkopuolelle.

Musta LCP-paketti kestää reflow-, aalto- ja käsijuottoprofiilit, mikä antaa valmistajille joustavuutta kokoamisjärjestyksessä.

Sovellusskenaariot

Alla olevat sovellusohjeet perustuvat 8,5 * 8,5 * 3 mm SMD magneettisen passiivisen summerin sähkö- ja ympäristövaatimuksiin. Ne eivät ole suunnittelutakuita; varmistaa suorituskyvyn vastaamaan erityisvaatimuksiasi ja sovellettavia standardeja.

Teollisuusautomaatiopaneelit: PLC- ja moottorikäyttöjärjestelmien vikahälyttimet ja prosessitilan ilmaisimet hyötyvät kaksoisimpedanssivaihtoehdosta, joka on kohdistettu sekä 3,3 V:n että 5 V:n ohjauslogiikkaan ilman kortin vaihtoja.

Turvallisuus ja kulunvalvonta: tunkeutumispaneelit ja kortinlukijat voivat luoda erottuvia PWM-ohjattuja hälytysrytmejä, jotka auttavat käyttäjiä erottamaan erilaiset tapahtumat.

Rakennus- ja kotiautomaatio: yhdyskäytäväkeskittimet, palovaroittimen liitännät ja termostaattivahvistukset perustuvat summerin kykyyn tuottaa ohjelmiston määrittämiä ilmoituskuvioita.

Akkukäyttöiset instrumentit: 16 Ω:n versio sopii 3,3 V:n Li-ion-järjestelmiin, kun taas 32 Ω:n versio on optimoitu 5 V:n säänneltyihin syöttöihin, ja se kattaa laajan valikoiman kannettavia laitteita.

Tietoliikenneinfrastruktuuri: kaapin murto- ja sähkökatkoshälyttimet ulkona tai lämmittämättömissä paikoissa hyötyvät -30°C:n alarajasta.

Ulkokäyttöön ja lämpöön altistuvat kotelot: suurille lämpötilavaihteluille altistuvat laitteet voivat olla riippuvaisia ​​määritellystä -30°C - +70°C toiminta-alueesta tasaisen hälytyksen tuottamiseksi.

Usein kysytyt kysymykset

1. Miten päätän MLT-8530H-16R:n ja MLT-8530H-32R:n välillä?

Valinta riippuu käytettävissä olevasta käyttöjännitteestä ja siitä, kuinka paljon virtaa virtalähde pystyy toimittamaan. 16 Ω osa toimii 2,5 V - 4,5 V jännitteellä ja sopii luonnollisesti 3,3 V:n logiikka- tai yksikennoisille Li-ion-malleille. 32 Ω osa toimii 4,5 V:sta 6,5 ​​V:iin, vastaa 5 V:n vakiokiskoja ja kuluttaa vähemmän virtaa samalle akustiselle ulostulolle. Koska molemmilla on sama maakuvio, voit arvioida yhden muunnelman ja vaihtaa myöhemmin toiseen muuttamatta PCB:tä.

2. Mitä käyttöpiiriä minun tulisi käyttää kussakin versiossa?

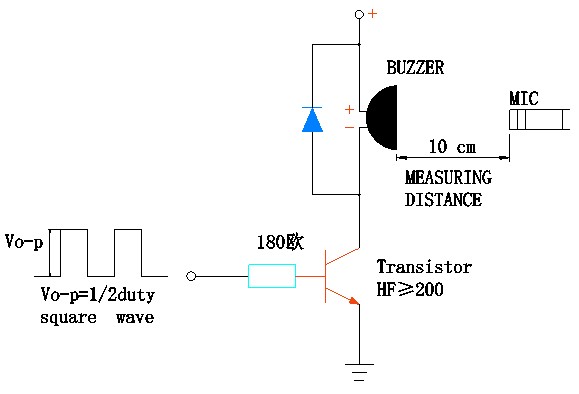

Molemmat tyypit vaativat ulkoisen neliöaallon taajuudella 2700 Hz ja nimellisjännitteen. Transistoripuskuri tai logiikkatason MOSFET tarvitaan, koska kelan virta (≤100mA 16Ω:lle, ≤80mA 32Ω:lle) ylittää useimpien mikro-ohjaimen GPIO-nastojen kapasiteetin. Yksinkertainen NPN-transistori kantavastuksen kanssa on yleisin ratkaisu. Voidaan käyttää myös erityisiä summeriohjaimen IC:itä; Varmista, että lähtötaajuus on asetettu 2700 Hz:iin, jotta se osuu resonanssipisteeseen.

3. Voinko käyttää MLT-8530H-16R:ää 5 V jännitteellä tai 32 Ω versiota 3,3 V:lla?

Käytettäessä 16Ω:n versiota yli 4,5 V:n jännitteellä voi ylikuumentua kela. Alle 4,5 V:n 32 Ω:n versio tuottaa heikentyneen äänen, joka voi laskea alle määritetyn 85 dB:n minimiarvon. Jos järjestelmäsi jännite on kiinteä eikä vastaa kummankaan osan luonnollista kantamaa, MEIDI voi ehdottaa vaihtoehtoisia malleja tai keskustella pieniarvoisesta sarjavastuksesta 16Ω-versioon, vaikka tämä alentaa äänenpainetta.

4. Mikä on 2700 Hz:n taajuuden merkitys verrattuna 4000 Hz:n summereihin?

2700 Hz:n keskitaajuus on pienempi kuin monille pienikokoisille SMD-summereille tyypillinen 4 kHz. Molemmat istuvat kaistalla, jossa ihmisen kuulo on herkkä, mutta alempi sävelkorkeus voidaan kokea vähemmän kirkkaaksi ja se voi käyttäytyä eri tavalla kotelon sisällä. Paras valinta riippuu ympäristön meluspektristä ja tuotteesi tarvitsemasta hälytysten erottelutyypistä. Prototyyppitestausta molemmilla taajuusalueilla suositellaan, jos äänenlaatu on kriittinen.

5. Mitä näytemittaustaulukot kertovat minulle?

10 yksikön näytetiedot osoittavat äänenpaineen, virran, taajuuden ja impedanssin tyypillisen suorituskyvyn jakautumisen. Nämä luvut ovat vain informatiivisia eivätkä korvaa taattuja rajoja: ≥85dB, 2700±300Hz ja kelan vastus ±3Ω:n sisällä nimellisarvosta. Tuotantoeräraportit, jotka dokumentoivat nämä parametrit jokaiselle lähetykselle, ovat saatavilla pyynnöstä.
