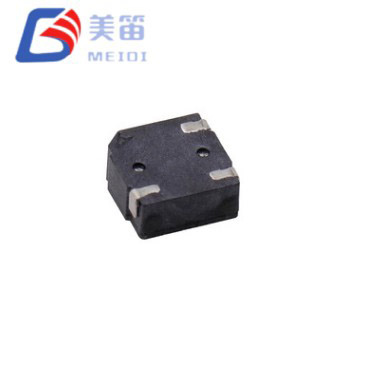

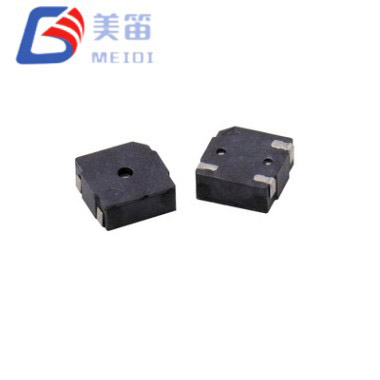

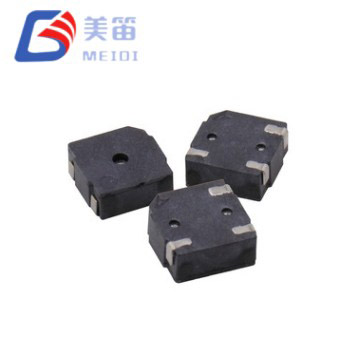

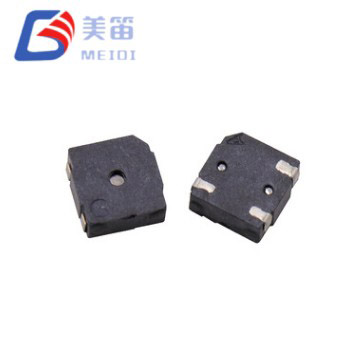

5*5*2mm pinta-asennettava magneettinen passiivinen summeri on pinta-asennettava sähkömagneettinen passiivinen summeri, joka yhdistää kompaktin 5,0 × 5,0 mm:n jalanjäljen keskellä reiän akustiseen porttiin. Tämä symmetrinen aukko auttaa säteilemään ääntä tasaisemmin komponentin ympärille, mikä tekee koetun äänenvoimakkuuden vähemmän riippuvaiseksi päätelaitteen suunnasta. Sähköiset ominaisuudet ovat identtiset offset-reiän MLT-5020:n kanssa: 12 Ω käämi, joka voidaan ohjata suoraan useista 3,3 V mikrokontrollerin nastoista, nimellisjännite 3,0 V ja resonanssitaajuus 4 000 Hz. Osan korkeus on 2,0 mm ja massa 0,1 g, joten se on yhteensopiva tavallisten pick-and-place -laitteiden ja uudelleenvirtausjuottamisen kanssa.
Valinta keskireikä- ja offset-reikäkokoonpanojen välillä on ensisijaisesti akustinen. Kun summeri on asennettu säleikön taakse, joka on kohdistettu komponentin keskelle, tai kun laitetta voidaan käyttää useissa asennoissa, MLT-5020H:n symmetrinen säteilykuvio voi tarjota johdonmukaisemman hälytyksen. MEIDI valmistaa molempia variantteja samoilla automatisoiduilla tuotantolinjoilla identtisellä luotettavuustestauksella ja jäljitettävyydellä, joten päätös voi perustua puhtaasti sovelluksen äänikenttävaatimuksiin.
Passiivisena sähkömagneettisena muuntimena 5*5*2 mm pinta-asennettava magneettinen passiivinen summeri tarvitsee ulkoisen vaihtovirtasignaalin äänen tuottamiseksi. 4000 Hz:n neliöaalto, jonka käyttösuhde on 50 % nimellisjännitteellä, tuottaa määritellyn lähdön. 12 Ω kelan vastus tarkoittaa, että monet 3,3 V:n mikro-ohjaimet voivat ohjata summeria ilman erillistä transistoria, vaikka yksinkertainen NPN-puskuri on edelleen turvallinen vaihtoehto, kun GPIO-virran kykyä ei taata. 2 V - 4 V käyttöikkuna kattaa yksikennoiset litiumparistot, nappulakennot ja säädellyt logiikkatarvikkeet.
Keskireiän aukko sijaitsee kotelon geometrisessa keskipisteessä. Tämä järjestely pyrkii tuottamaan tasaisemman äänikentän etupuoliskolla verrattuna offset-porttiin, jossa taso voi laskea huomattavasti, kun kuuntelija on sijoitettu poispäin reiän akselista. Tämä ominaisuus voi olla hyödyllinen erottava tekijä kädessä pidettävässä skannerissa, puettavassa näytössä tai seinään kiinnitetyssä paneelissa, jota voidaan lähestyä eri kulmista. Taattu minimiäänenpaine on 80 dB 10 cm:n etäisyydellä, ja näyteerien tuotantomittaukset osoittavat tyypillisesti arvoja 80 dB:n välillä.
Summeri toimitetaan 330 mm:n keloilla, joissa on 2500 kappaletta per kela, valmiina nopeaan SMT-sijoitukseen. Mustan LCP-rungon on todistettu kestävän useita uudelleenvirtaussyklejä ja lämpö- ja mekaanisia rasituksia, jotka on kuvattu alla olevassa luotettavuusosassa.
Ääniportti on sijoitettu kotelon keskelle niin, että asennussuunta vaikuttaa vähemmän akustiseen ulostuloon, mikä on hyödyllistä, kun lopullista laitetta voidaan pitää tai asentaa eri asentoihin.
12 Ω:n kelavastus mahdollistaa summerin kytkemisen suoraan 3,3 V GPIO-nastaan, joka voi tuottaa jopa 100 mA, mikä poistaa ulkoisen ajuritransistorin tarpeen monissa malleissa.
Käyttöjännitealue 2 V - 4 V tarjoaa yhteensopivuuden litiumionikennojen, kolikkokennojen ja tavallisten 3,3 V kiskojen kanssa ilman lisäsäätöä.
5,0 mm:n neliömäinen ja 2,0 mm korkea paketti sopii samalle piirilevyalueelle kuin monet muut miniatyyri-SMD-summerit, ja sen nimellisäänenpaine on vähintään 80 dB.
Resonanssitaajuus on määritetty 4000 Hz:n toleranssilla ±300 Hz, mikä sijoittaa sävyn ihmisen kuulon herkimmälle alueelle.
Musta LCP-kotelo on suunniteltu lyijyttömään reflow-juottoon, ja se kestää kaksipuolisen piirilevykokoonpanon lämpöprofiilin.
Teippi- ja rullapakkaus, jossa on 2 500 yksikköä kelaa kohden, tukee automaattista sijoittelua ja minimoi vaihtoajan suurivolyymeilla linjoilla.
| Parametri | Arvo |
| Tuotetyyppi | Passiivinen sähkömagneettinen SMD-summeri |
| Nimellisjännite | 3,0 V (o-p) |
| Käyttöjännite | 2–4 V (o-p) |

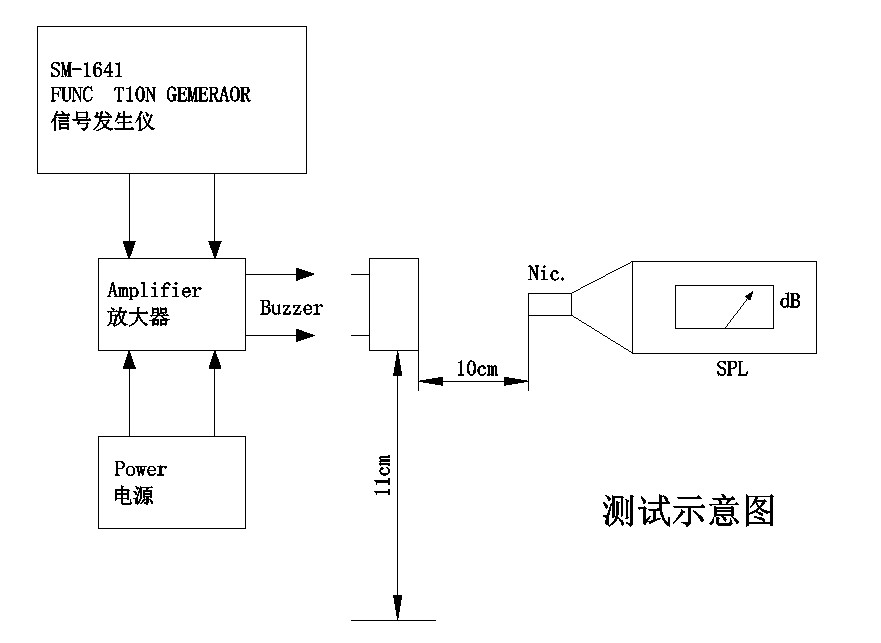

| Äänilähtö 10 cm | ≥ 80 dB |
| Käyttövirta | ≤ 100 mA |
| Resonanssitaajuus | 4000 ± 300 Hz |
| Kelan vastus | 12 ± 3 Ω |
| Käyttölämpötila | -20 °C ~ +70 °C |
| Varastointilämpötila | -30 °C ~ +80 °C |

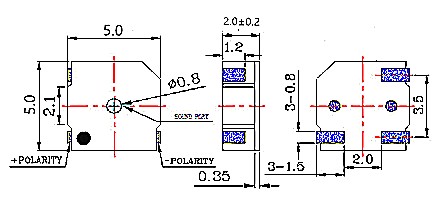

| Mitat (P × L × K) | 5,0 × 5,0 × 2,0 mm |
| Paino | 0,1 g |
| Asunnon materiaali | Musta LCP |
| Pakkaus | Tape & Reel; 2500 kpl per 330mm kela |
| Juotosmenetelmä (suositus) | Uudelleenvirtaus: 255 ± 5 °C, 3 s; Esilämmitä 180 °C, 40–70 s |
Seuraavat sovellusehdotukset ovat peräisin komponentin sähköisistä ja mekaanisista tiedoista. Ne eivät korvaa lopputuotteen asianmukaisten standardien mukaista validointia.
Kädessä pidettävät teollisuuspäätteet, kuten viivakoodilukijat ja RFID-lukijat, joissa laitetta usein käännetään käytön aikana ja summerin on pysyttävä kuultavana suunnasta riippumatta.
Lääketieteelliset puettavat ja kannettavat diagnostiikkatyökalut, jotka tarvitsevat kompaktin hälytyslähteen ennustettavalla äänen jakautumisella, mukaan lukien insuliinipumput, potilasmonitorit ja ambulatoriset tallentimet.
Älykkäät kodin paneelit ja seinään asennettavat ohjaimet, joiden eteen päin oleva säleikkö asettuu luonnollisesti keskireiän päästökuvioon ja antaa tasapainoisen hälytyksen koko huoneeseen.
Autojen ohjaamon elektroniikka, mukaan lukien turvavyömuistuttimet ja oven raolleen sulkemiskellot, joissa summeri voidaan sijoittaa pienen aukon taakse ja symmetrinen ulostulo auttaa ylläpitämään tasaista äänenvoimakkuutta.
IoT-yhdyskäytäväsolmut ja anturikeskittimet, jotka vaativat kuuluvan tilailmaisimen hyvin pienellä jalanjäljellä; 2 V - 4 V syöttöalue sopii yleisiin akku- ja energiankeräystehoarkkitehtuureihin.
Kuluttajatarvikkeita, kuten virtapankit, Bluetooth-seurantalaitteet ja latauskotelot, joissa summeri hälyttää virran kytkemisestä ja akun heikentymisestä ahtaassa muovikotelossa.
5*5*2mm pinta-asennusmagneettinen passiivinen summeri on pohjimmiltaan MLT-5020, jossa on erilainen akustisen portin geometria. Sähköisesti ja mekaanisesti nämä kaksi osaa ovat vaihdettavissa keskenään. Keskireikäsuunnittelun etuna on tasaisempi säteilykuvio: testauksessa äänenpainetaso vaihtelee vähemmän summerin ja mittausmikrofonin välisen kulman mukaan. Tästä voi olla hyötyä, kun laitteessa ei ole kiinteää kuuntelupaikkaa tai kun useiden käyttäjien on kuultava hälytys eri suunnista.
5,0 mm:n neliöjalanjälki ja 2,0 mm:n korkeus tekevät MLT-5020H:sta käytännöllisen valinnan rajallisen tilan piirilevyille. 12Ω kela pitää käyttövaatimukset yksinkertaisina, ja LCP-kotelo on hyväksytty alla kuvatun täyden luotettavuusohjelman mukaisesti. Projekteissa, joissa on jo käytössä MLT-5020, mutta jotka haluavat arvioida keskiportin akustista vaikutusta, muutos voidaan tehdä ilman levyn uudelleensuunnittelua.
MEIDI Intelligent Technology on valmistanut sähkömagneettisia ja pietsosähköisiä akustisia komponentteja vuodesta 2011 lähtien. Yrityksellä on vertikaalisesti integroitu laitos Jiangsussa, Kiinassa, joka kattaa LCP-muovauksen, tarkkuuskelan käämityksen, SMD-kokoonpanon ja inline-akustisen testauksen. ISO 9001 -sertifiointi ja oma luotettavuuslaboratorio tarjoavat puitteet tasaiselle laadulle, ja erätason jäljitettävyys säilyy kaikissa lähetyksissä.
MLT-5020H valmistetaan samoilla automatisoiduilla linjoilla, jotka toimittavat MEIDI:n auto- ja teollisuusasiakkaita. Jokaiselle tuotantoerälle suoritetaan tuote-eritelmässä määrätty luotettavuuden tarkastusohjelma. Ilmastorasitusseulonta sisältää 48 tuntia +80 °C:ssa, 48 tuntia -30 °C:ssa ja viisi lämpöshokkisykliä näiden ääriarvojen välillä 30 minuutin viiveellä. Mekaaninen kestävyys tarkistetaan pyyhkäisemällä tärinää 10 Hz:stä 55 Hz:iin 1,0 mm:n amplitudilla kaikilla kolmella akselilla ja kolmella 75 cm:n pudouksella kovapuupinnalle. Kosteudenkestävyys vahvistetaan 48 tunnin altistuksella 50 °C:lle ja 90–95 % suhteelliselle kosteudelle, jota seuraa 2 tunnin palautuminen. Juotoksen eheys varmistetaan 250 °C:n juotoslämpötestillä ja täydellisellä uudelleenvirtausprofiilin validoinnilla.

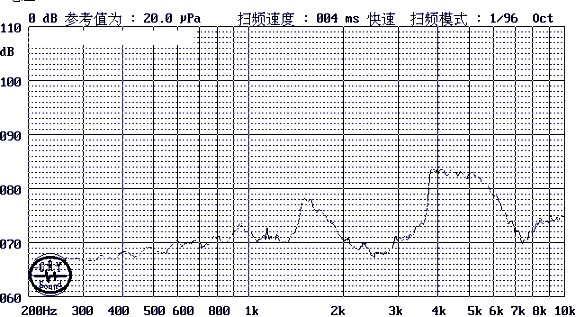

MLT-5020H:n tuotantonäytteen mittaukset osoittavat tyypillisesti äänenpaineen välillä 84,5 dB - 87,5 dB ja virta-arvot välillä 85,4 mA - 88,1 mA. Nämä luvut edustavat standardituotantoa, ja ne on dokumentoitu asiakkaiden saatavilla oleviin erätestausraportteihin. Taatut rajat ovat vähintään 80 dB ja maksimi 100 mA.
1. Miten MLT-5020H eroaa MLT-5020:sta?
Ainoa ero on äänen ulostulon asento. MLT-5020H:ssa on keskireikä, kun taas MLT-5020:ssa on offset-reikä. Kaikki sähköiset parametrit, mitat ja juotosominaisuudet ovat samat. Valinta riippuu siitä, onko symmetrinen säteilykuvio hyödyllinen sovellukselle.
2. Voiko tämän summerin sijoittaa tavallisiin keräilykoneisiin?
Kyllä. It is supplied in tape‑and‑reel format with 2500 pieces per 330 mm reel. The flat top surface and 5.0 mm square body are well suited to standard SMT nozzles and vision alignment systems.
3. Mitä ohjaussignaalia suositellaan?

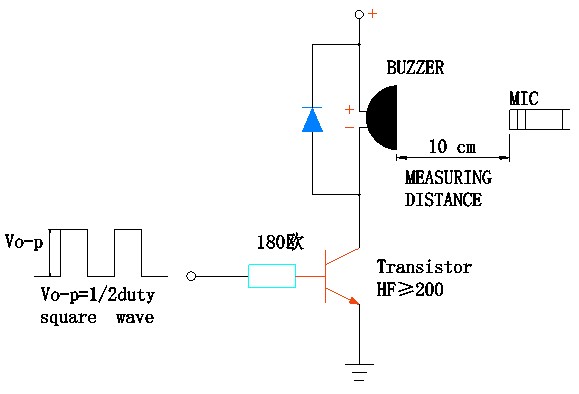

4000 Hz:n neliöaalto 3,0 V huipusta huippuun, 50 %:n käyttösuhde. Koska kela on 12 Ω, 3,3 V:n MCU-nasta, joka voi tuottaa 100 mA, voi ohjata summeria suoraan. Jos nastavirta on pienempi, NPN-transistori kantavastuksen kanssa tarjoaa vankan vaihtoehdon. Ohjaimen suojaamiseksi suositellaan pientä flyback-diodia kelan poikki.
4. Vaikuttaako keskireiän rakenne taajuuteen tai SPL:ään verrattuna offset-reiän summeriin?
Resonanssitaajuus ja nimellinen SPL ovat identtiset. Keskireiän etuna on tasaisempi äänikenttä: äänenpainetaso vaihtelee vähemmän mittauskulman muuttuessa. Tämä on erityisen hyödyllistä, kun laitteen suunta ei ole kiinteä.
5. Voidaanko MLT-5020H:ta käyttää muilla kuin 4 kHz:n taajuuksilla?
Se reagoi ohjaussignaaleihin useilla taajuuksilla, mutta maksimiteho saavutetaan mekaanisella resonanssilla 4000±300Hz. Tämän kaistan ulkopuolella ajaminen heikentää äänitasoa. Sovelluksissa, jotka tarvitsevat vaihtelevaa ääntä, on parasta pysyä lähellä resonanssipistettä.
